首页  >  产品百科  >  UPW1A392MHD

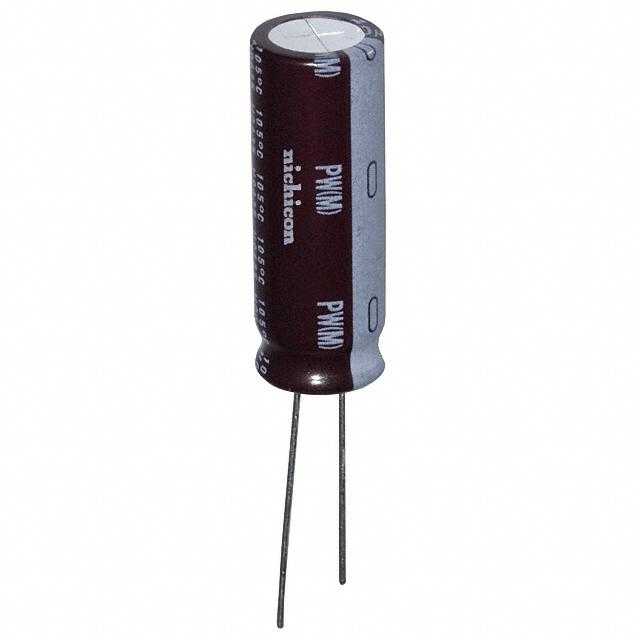

UPW1A392MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.9mF 10V ±20% 7000h@ 105°C 2.134A@ 120Hz,2.51A@ 100kHz 插件,D12.5xL35.5mm 通孔安装 35.5mm(宽度)*35.5mm(高度)
供应商型号: M-UPW1A392MHD
供应商: Future
标准整包数: 1
NICHICON 铝电解电容 UPW1A392MHD

UPW1A392MHD概述

    铝电解电容器:UPW系列

    产品简介


    铝电解电容器(UPW系列)是专门为开关电源设计的紧凑型低阻抗高可靠性的电子元件。这些电容器在体积上比UPM系列更小,且具有更低的阻抗,特别适合用于各种电子设备中,例如电源管理和通讯设备。它们广泛应用于电信、消费电子和工业自动化等领域。

    技术参数


    UPW系列电容器的技术参数如下:
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至15000μF
    - 电容容差:±20%(在120Hz,20℃下)
    - 漏电流:按额定电压在20℃下施加后1分钟,漏电流不超过0.03CV或4μA,以较高者为准
    - 耐温范围:–55℃至+105℃(6.3至100V),–40℃至+105℃(160至400V),–25℃至+105℃(450V)
    - 规格符合:RoHS指令(2011/65/EU),(EU)2015/863
    - AEC-Q200认证(详情请联系供应商)

    产品特点和优势


    UPW系列铝电解电容器具有以下独特功能和优势:
    - 小型化设计:相比UPM系列,UPW系列具有更小的外形尺寸。
    - 低阻抗:提供低阻抗,有利于降低整体电路的功耗。
    - 高可靠性:能够承受高达8000小时的严苛工作环境,保证长期稳定运行。
    - 标准化兼容:支持E12系列数值标准,易于替换和升级。

    应用案例和使用建议


    UPW系列电容器适用于多种应用场景,例如:
    - 开关电源:用于能量存储和滤波。
    - 直流母线:在高频逆变器中作为平滑电容器使用。
    - 直流滤波:确保直流电源的纯净度。
    使用建议:
    - 确保电路设计时留有足够的空间来安装较小的UPW电容器。
    - 考虑到高频率下的阻抗特性,在高频环境下应特别注意散热。
    - 根据具体的应用需求选择合适的额定电压和电容量。

    兼容性和支持


    UPW系列电容器可与其他电子元器件良好兼容,并且供应商提供了详尽的技术支持和维护服务。此外,对于任何使用过程中的疑问和问题,建议及时联系供应商获取帮助。

    常见问题与解决方案


    - 问题:电容器在高温环境下出现漏电流异常增大
    - 解决办法:检查电容器的工作温度是否超过额定范围,如超出需采取降温措施,或更换更高耐温等级的电容器。

    - 问题:电容器在电路中的使用寿命较短
    - 解决办法:检查是否存在过电压、过热或过度冲击等问题,及时排除故障并调整电路设计。

    总结和推荐


    综上所述,UPW系列铝电解电容器以其小型化、低阻抗、高可靠性等优势,在众多应用场合中表现出色。特别适用于开关电源和其他需要高性能电容器的场合。鉴于其广泛的应用和良好的市场反馈,强烈推荐使用UPW系列电容器以提升系统的稳定性和可靠性。
    如果您需要更多的技术支持或详细的规格参数,请联系我们的销售和技术支持团队。

UPW1A392MHD参数

参数
电容值 3.9mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 2.134A@ 120Hz,2.51A@ 100kHz
长*宽*高 35.5mm(宽度)*35.5mm(高度)
通用封装 插件,D12.5xL35.5mm
安装方式 通孔安装
零件状态 在售

UPW1A392MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A392MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A392MHD UPW1A392MHD数据手册

UPW1A392MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
