UHE1E470MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 5000h@ 105°C 147mA@ 120Hz,210mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: UHE1E470MDD1TD
供应商: 国内现货
标准整包数: 10

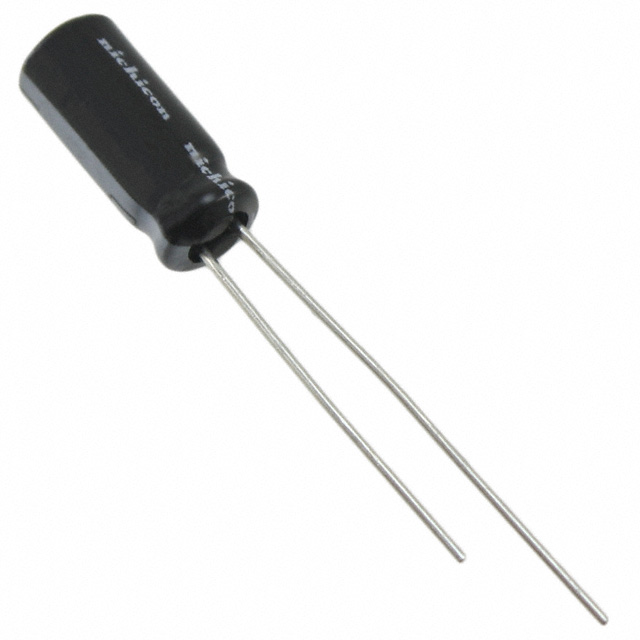

NICHICON 铝电解电容 UHE1E470MDD1TD

UHE1E470MDD1TD概述

    铝电解电容器产品技术手册

    产品简介


    铝电解电容器是一种常见的电容器类型,以其高容量和低成本著称。型号为CAT.8100J的UHE系列铝电解电容器,适用于多种电子设备中,如消费电子、工业自动化、汽车电子等领域。这些电容器的特点是低阻抗和高可靠性,具有较长的工作寿命,能够承受高温和高湿度环境。

    技术参数


    - 额定电压范围:6.3V到100V
    - 额定电容范围:2.2µF到18000µF
    - 工作温度范围:-40°C到+105°C
    - 耐久性:最高可承受10000小时的使用寿命
    - 电气特性:
    - 漏电流:在20°C时,应用额定电压2分钟后的漏电流不超过0.01CV或3μA,以较高者为准。
    - 损耗角正切(tanδ):最大值在不同频率下有所不同,例如1kHz时最大值为1.00。
    - 其他参数:详见下表
    | 额定电压 (V) | 额定电容 (µF) | 尺寸 (φD×L mm) | tanδ | 泄漏电流 (µA) | 阻抗 (Ω) |
    |
    | 6.3 | 100 | 5×11 | 0.19 | 10 | 0.58 |
    | 6.3 | 220 | 6.3×11 | 0.19 | 22 | 0.22 |
    | 10 | 1000 | 8×20 | 0.19 | 100 | 0.069 |

    产品特点和优势


    - 低阻抗:UHE系列电容器的低阻抗设计可以显著提高电路的效率和稳定性。
    - 高可靠性:通过4000至10000小时的使用寿命测试,保证了其在长时间运行下的稳定性和可靠性。
    - 环境适应性:能够在宽广的温度范围内工作,同时符合RoHS指令,确保环保合规。

    应用案例和使用建议


    - 汽车电子:用于汽车空调系统的控制模块,要求高度可靠且能适应恶劣环境。
    - 工业自动化:应用于工厂自动化系统中的传感器和控制板,需要稳定的电容性能来保证精确度。
    - 消费电子:例如电视机、音响设备中的滤波电容,要求长寿命且体积小。
    使用建议:
    - 在高温环境下使用时,注意散热问题,以避免温度过高导致性能下降。
    - 根据具体应用需求选择合适的电容值和电压等级,确保长期稳定运行。

    兼容性和支持


    - 兼容性:UHE系列电容器可以与其他标准尺寸的电容器兼容,便于集成到现有设计中。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术指导。

    常见问题与解决方案


    - 问题一:电容器失效。
    - 解决办法:检查工作环境温度是否超出规定范围,确认电容器连接正确无误。
    - 问题二:漏电流过大。
    - 解决办法:检查电容器是否过载或超温,必要时更换更合适的产品。
    - 问题三:电容值变化。
    - 解决办法:检查电路设计是否合理,避免电容器受到过度冲击或振动。

    总结和推荐


    综上所述,UHE系列铝电解电容器凭借其高可靠性、低阻抗和广泛的应用范围,在众多电子设备中表现出色。特别是其长寿命和环境适应性使其成为工业级和汽车级应用的理想选择。总体来说,推荐使用UHE系列电容器,尤其是在对电容器性能有严格要求的应用场景中。
    希望这份技术手册对您的选型和使用有所帮助。如需进一步了解或技术支持,请联系我们的客户服务部门。

UHE1E470MDD1TD参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 147mA@ 120Hz,210mA@ 100kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UHE1E470MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1E470MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1E470MDD1TD UHE1E470MDD1TD数据手册

UHE1E470MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5074
100+ ¥ 0.4093
300+ ¥ 0.3603
库存: 300
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 5.07
