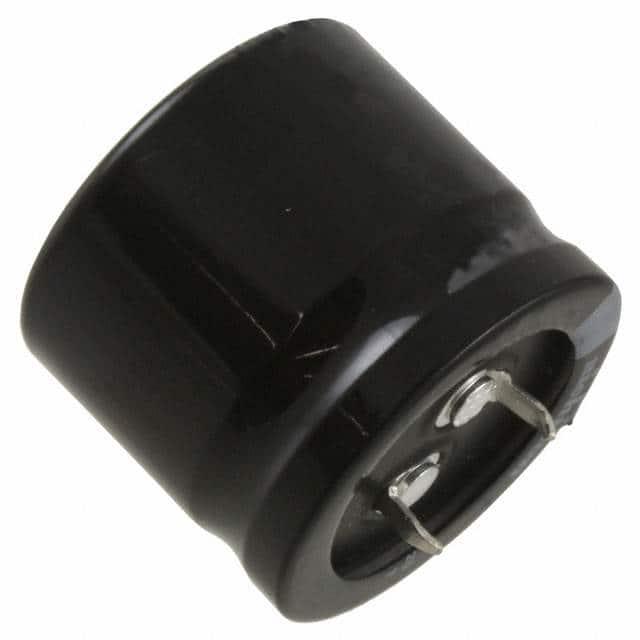

LGN2E471MELB25

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 250V ±20% 3000h@ 105°C 1.4A@ 120Hz,2.1A@ 50kHz 卡入式安装,通孔安装 30mm*25mm*27mm
供应商型号: 493-8332-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 LGN2E471MELB25

LGN2E471MELB25概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常用的电子元件,主要用于储存和释放电能。这类电容器具有大容量、高可靠性等特点,广泛应用于电源、照明、工业自动化等领域。本手册介绍的产品是LGN系列铝电解电容器,采用插件式终端设计,具有3000小时的耐纹波电流寿命(在105°C条件下)。相比同类产品,该系列电容器体积更小,电压范围更大,并且符合RoHS标准。

    技术参数


    1. 温度范围:-40°C 至 +105°C(160V-250V),-25°C 至 +105°C(350V-600V)。
    2. 额定电压范围:160V 至 600V。
    3. 额定电容范围:56µF 至 3300µF。
    4. 容差:±20%(120Hz,20°C)。
    5. 损耗角正切值(tanδ):最大值0.15(160V-420V),0.20(450V-600V)。
    6. 泄露电流:小于等于初始指定值。
    7. 长期性能:在施加DC偏置和额定纹波电流的情况下,经3000小时后性能依然符合标准。
    8. 存储寿命:在105°C条件下存储1000小时,性能依然符合标准。

    产品特点和优势


    LGN系列铝电解电容器在以下几个方面具有显著优势:
    - 小尺寸:比同等级别的LGU系列小一个型号。
    - 高电压范围:新增了600V的额定电压。
    - 长期稳定:能够在105°C条件下运行3000小时,满足工业应用需求。
    - 环保材料:完全符合RoHS标准,对环境友好。

    应用案例和使用建议


    LGN系列铝电解电容器适用于各种需要大容量电容器的应用场景,例如开关电源、电机驱动和汽车电子系统等。根据手册中的示例,该系列电容器在大功率LED驱动电路中的表现尤为出色。使用时应注意:
    - 散热:确保良好的散热条件,避免高温影响电容器寿命。
    - 安装位置:安装时应避免强烈震动和冲击。
    - 电压选择:根据具体应用选择合适的电压等级,避免过压损坏。

    兼容性和支持


    LGN系列铝电解电容器设计有标准化的连接方式和尺寸,可轻松适配大部分电路板设计。制造商提供全面的技术支持和质保服务,用户可在产品出现问题时及时获得帮助。

    常见问题与解决方案


    - Q: 如何判断电容器是否损坏?
    A: 可通过测量电容值和泄露电流来判断,如超出正常范围则需要更换。

    - Q: 使用时如何保证散热?
    A: 选用适当的散热材料,如导热胶带,确保电容器周围有足够的空气流通。

    总结和推荐


    总体来看,LGN系列铝电解电容器以其紧凑的设计、高可靠性和广泛应用前景成为市场上的优质选择。推荐用于需要高性能电容的应用场景,尤其是对空间和稳定性要求较高的场合。如果您正在寻找一款耐用、高效且成本合理的电容器,LGN系列无疑是一个值得考虑的选择。

LGN2E471MELB25参数

参数
电容值 470μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.4A@ 120Hz,2.1A@ 50kHz
工作寿命 3000h@ 105°C
长*宽*高 30mm*25mm*27mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGN2E471MELB25厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGN2E471MELB25数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGN2E471MELB25 LGN2E471MELB25数据手册

LGN2E471MELB25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6376 ¥ 47.6377
10+ $ 3.977 ¥ 33.2822
50+ $ 3.3103 ¥ 27.7032
200+ $ 2.8887 ¥ 24.1744
600+ $ 2.6285 ¥ 21.9975
1000+ $ 2.5255 ¥ 21.1355
2600+ $ 2.3584 ¥ 19.7371
库存: 120
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.63
直接购买
加入购物车
