首页  >  产品百科  >  UHE2A151MHD

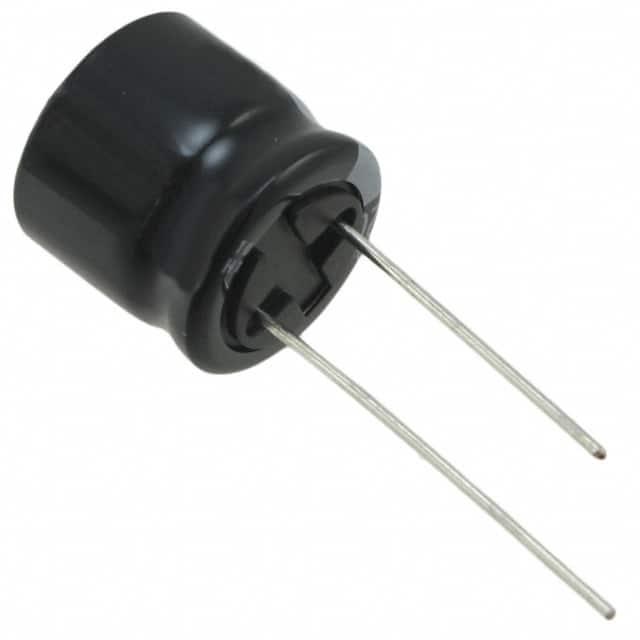

UHE2A151MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 100V ±20% 10000h@ 105°C 626.5mA@ 120Hz,895mA@ 100kHz 通孔安装 16mm*15mm*15mm
供应商型号: UA-UHE2A151MHD
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UHE2A151MHD

UHE2A151MHD概述

    # 铝电解电容器:UHE系列

    产品简介


    基本介绍
    铝电解电容器是一种广泛应用于电子电路中的关键元件,主要用于平滑滤波、耦合、旁路、交流信号的去耦等。本文介绍的是UHE系列铝电解电容器,该系列产品具有小型化、低阻抗、高可靠性等特点,适用于多种电子设备中。
    主要功能
    - 平滑滤波
    - 耦合
    - 旁路
    - 交流信号去耦
    应用领域
    - 通信设备
    - 工业控制
    - 消费电子
    - 汽车电子

    技术参数


    规格
    - 额定电压范围: 6.3V到100V
    - 额定电容范围: 2.2μF到18000μF
    - 电容公差: ±20%
    - 工作温度范围: -40°C 到 +105°C
    - 额定电压恢复后直流偏压下的纹波电流: 额定电压的±20%
    - 泄漏电流: 2分钟施加额定电压后,泄漏电流不大于0.01CV或3μA,取较大值
    - 损耗角正切(tan δ): 额定电压时最大值为0.55(在120Hz,20°C)
    - 耐久性: 长达10000小时的使用寿命(取决于额定电压和温度)
    尺寸代码
    - φD: 5mm 至 18mm
    - L: 11mm 至 40mm
    - 额定容量和电压组合:
    - 例如: UHE0J151MDD (150μF, 6.3V)
    - 例如: UHE1A471MPD (470μF, 10V)
    系列命名系统
    - 示例: UHE1A471MPD
    - U: 系列名称
    - H: 产品配置
    - E: 无铅标识
    - 1: 类型编号
    - A: 额定电压代码
    - 47: 额定电容值
    - 1: 容量公差代码
    - M: 引脚类型
    - P: 材质代码
    - D: 封装类型

    产品特点和优势


    独特功能
    - 低阻抗: 阻抗特性出色,适合高频应用
    - 高可靠性: 符合RoHS标准,寿命长达10000小时
    - 小型化设计: 满足紧凑型设备需求
    市场竞争力
    - 应用广泛: 在通信、工业、消费电子等领域都有广泛应用
    - 成本效益: 相较于其他同类产品,具备更高的性价比

    应用案例和使用建议


    实际使用场景
    UHE系列铝电解电容器常用于电信电源、工业自动化控制系统、以及汽车电子等场合,具体如下:
    - 通信设备: 在开关电源模块中提供稳定的平滑滤波作用
    - 工业控制: 在电机驱动系统中作为旁路电容器
    - 消费电子: 作为音频设备中的耦合电容器
    - 汽车电子: 在汽车ECU(电子控制单元)中进行信号的滤波和平滑处理
    使用建议
    - 散热管理: 在高温环境下使用时,确保良好的散热条件,以延长电容器寿命
    - 安装方向: 尽可能保持水平安装,减少液态电解质泄露风险
    - 匹配负载: 确保选用的电容器能够承受预期的工作电压和电流,避免过载

    兼容性和支持


    兼容性
    - UHE系列电容器可与市面上大多数主流电子设备及组件兼容,但请确保所选型号符合设备的技术规范
    支持
    - 技术支持: 厂商提供详细的技术文档和安装指南
    - 维护服务: 如有需要,厂商提供相应的售后服务和技术支持

    常见问题与解决方案


    常见问题
    - Q: 电容器为什么会发热?
    - A: 可能由于过载或散热不良造成。应确保负载不超过额定值,并改善散热条件。
    - Q: 电容器寿命为什么缩短?
    - A: 温度过高或工作电压过高都可能导致电容器寿命缩短。请按照手册建议使用。
    - Q: 电容器为何漏电?
    - A: 可能是由于电解液蒸发或内部结构损坏所致。请检查是否满足使用条件并按规范操作。

    总结和推荐


    综合评估
    UHE系列铝电解电容器以其小型化、低阻抗、高可靠性的特点,成为市场上受欢迎的产品之一。它不仅能满足各类电子设备的需求,还提供了卓越的成本效益。
    推荐
    鉴于UHE系列电容器的优势及其广泛应用前景,我们强烈推荐在其适合的应用场景中使用该产品。同时,请务必遵循手册中的建议以充分发挥其性能。

UHE2A151MHD参数

参数
电容值 150μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 626.5mA@ 120Hz,895mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 16mm*15mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHE2A151MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE2A151MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE2A151MHD UHE2A151MHD数据手册

UHE2A151MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.5125 ¥ 4.2948
1200+ $ 0.4775 ¥ 4.0015
28000+ $ 0.31 ¥ 2.5978
库存: 18560
起订量: 700 增量: 50
交货地:
最小起订量为:700
合计: ¥ 3006.36
