首页  >  产品百科  >  UEP1V221MHD

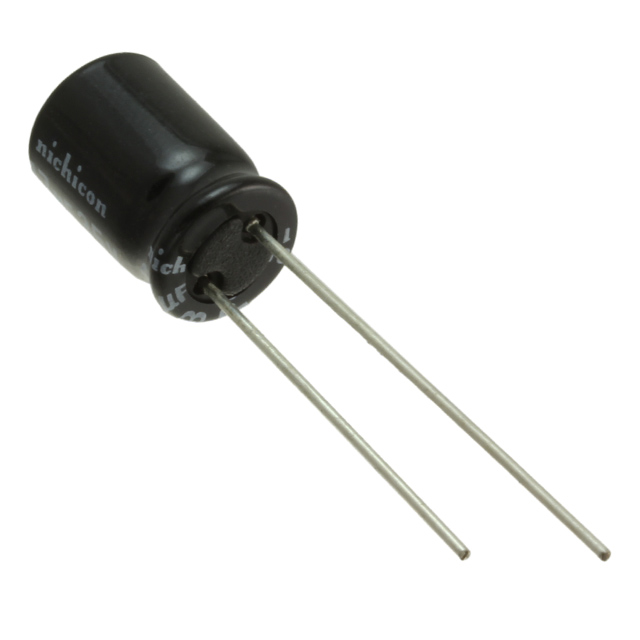

UEP1V221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 35V ±20% 1000h@ 105°C 290mA@ 120Hz,435mA@ 10kHz 插件,D12.5xL20mm 通孔安装 12.5mm*20mm*22mm
供应商型号: 493-16751-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UEP1V221MHD

UEP1V221MHD概述

    铝电解电容器 —— UEP 双极化、宽温范围产品

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的重要元件。UEP 系列铝电解电容器专为在宽温度范围内操作而设计,能够承受从 –55°C 到 +105°C 的极端温度变化。这些电容器符合欧盟的 RoHS 指令,具备出色的电气特性和长寿命。它们适用于消费电子、工业自动化、汽车电子等多个领域。

    技术参数


    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1μF 至 6800μF
    - 电容容差:± 20%
    - 漏电流:5 分钟后,在 20°C 下,漏电流不大于 0.03CV 或 3μA,取两者较大值
    - 损耗角正切(tan δ):最大值从 0.10 到 0.24 不等,具体数值取决于额定电压
    - 耐热特性:在 –25°C 到 +20°C 或 –40°C 到 +20°C 范围内,阻抗比为最大值
    - 寿命:在 105°C 下施加额定电压 1000 小时后,反转极性每 250 小时一次,恢复到 20°C 后满足规范要求
    - 端封配置:请参阅《铝电解电容器指南》获取更多信息

    产品特点和优势


    1. 宽温度范围:能在极端条件下稳定工作,满足恶劣环境的需求。
    2. 高可靠性:通过多项严格测试验证,使用寿命长。
    3. 低损耗角正切(tan δ):保证较低的能量损失。
    4. 符合环保标准:符合 RoHS 和欧盟其他指令,适用于环保要求高的应用场合。

    应用案例和使用建议


    这些电容器常用于电源滤波、耦合、旁路等应用场景。例如,在汽车电子系统中,UEP 系列铝电解电容器可用于电池管理和充电电路;在工业自动化设备中,它们可以作为储能和滤波组件。为了确保最佳性能,建议在选择时根据具体的应用场景进行详细计算和选型,特别是要考虑工作温度范围和额定电压等因素。

    兼容性和支持


    UEP 系列铝电解电容器设计用于与各种标准接口和设备兼容。制造商提供了详细的技术支持和维护文档,帮助用户更好地了解和使用这些电容器。此外,还提供详细的安装和使用指南,方便用户在实际项目中快速部署。

    常见问题与解决方案


    - Q: 为什么电容器会出现漏电流超标的情况?
    - A: 可能是由于长时间暴露在高温环境下或者超出了额定电压使用,建议检查应用环境并更换合适的产品型号。

    - Q: 如何确定电容器是否符合 RoHS 标准?
    - A: 产品型号和标签上会有明确标注,也可以通过制造商提供的技术手册进行核实。

    总结和推荐


    UEP 系列铝电解电容器以其宽温度范围、高可靠性、低损耗角正切和环保特性在市场上具有明显的优势。对于需要在极端环境中稳定工作的电子设备来说,这些电容器是理想的选择。强烈推荐这些电容器用于需要高可靠性和长寿命的电子设备中。

UEP1V221MHD参数

参数
电容值 220μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 290mA@ 120Hz,435mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
通用封装 插件,D12.5xL20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UEP1V221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UEP1V221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UEP1V221MHD UEP1V221MHD数据手册

UEP1V221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 0.9029 ¥ 7.6293
50+ $ 0.721 ¥ 6.0925
100+ $ 0.6404 ¥ 5.3596
500+ $ 0.5491 ¥ 4.5953
1000+ $ 0.5209 ¥ 4.3589
3000+ $ 0.5106 ¥ 4.2734
库存: 10875
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.24
直接购买
加入购物车
