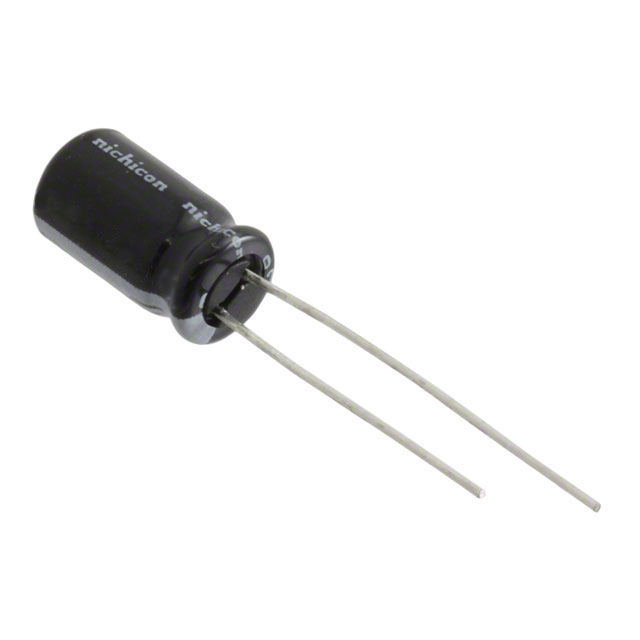

UHV1C221MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 5000h@ 105°C 275mA@ 120Hz,550mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: UHV1C221MED
供应商: 国内现货
标准整包数: 5000
NICHICON 铝电解电容 UHV1C221MED

UHV1C221MED概述

    铝电解电容器:UHV 系列

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的重要组件。本手册介绍的是 UHV 高纹波低阻抗系列铝电解电容器。这些电容器以其较低的高频范围阻抗、小尺寸以及高纹波电流能力著称,符合RoHS指令(2011/65/EU)。其主要用途包括电源管理和滤波等,适用于消费电子、通信设备和工业控制等领域。

    技术参数


    主要规格
    - 适用温度范围:-40℃ 至 +105℃
    - 额定电压范围:6.3V 到 35V
    - 额定容量范围:47μF 到 8200μF
    - 容差:±20%(120Hz, 20℃)
    - 泄漏电流:在20℃条件下,施加额定电压2分钟后,泄漏电流不大于0.01CV 或 3μA 中的较大值
    - 损耗角正切(tan δ):最大为0.01(标准)
    - 寿命:在105℃条件下,带额定纹波电流6000小时(φD=5 和 6.3为5000小时)
    阻抗
    - 在20℃和100kHz下的最大阻抗随不同型号而异,具体值请参见规格表格。
    纹波电流
    - 在105℃条件下,纹波电流最大值随型号变化,具体值请参见规格表格。
    结构
    - 引脚类型:径向引脚
    - 端部密封配置:具体配置请参见第20页

    产品特点和优势


    - 低阻抗:在高频范围具有较低的阻抗,使得它在需要降低电压纹波的应用中表现出色。
    - 高纹波电流能力:可以承受较大的纹波电流而不损坏。
    - 小型化设计:相比传统铝电解电容器,UHV系列具备更紧凑的尺寸,适用于空间受限的设计。
    - 认证:已通过可靠性中心电子部件日本认证(RCJ-03-23C),确保其高品质和高可靠性。
    - 环保材料:采用无铅焊线和无铅PET套筒,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 电源管理:常用于开关电源中作为输出滤波器,以减小输出纹波。
    - 音频设备:在音响系统中用于耦合和去耦电容,改善音频质量。
    - 通信设备:用于通信设备中的滤波电路,确保信号质量。
    使用建议
    - 在选择铝电解电容器时,需要根据实际工作环境考虑温度范围和额定电压等因素。
    - 考虑到其较高的纹波电流能力,适合应用于要求较大瞬态电流的场合,如电源设计中。
    - 安装时应注意避免过高的纹波电流导致的热应力,从而延长使用寿命。

    兼容性和支持


    - 兼容性:UHV系列电容器与其他标准尺寸和引脚类型的电容器相兼容,易于替换现有设计中的其他品牌电容器。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,帮助客户解决问题并优化设计。

    常见问题与解决方案


    1. 问题:电容器在高温环境下使用时寿命缩短。
    - 解决方案:遵循手册中的建议,在设计时考虑散热措施,或者选择更高温环境适应性的型号。
    2. 问题:电容器安装后出现漏电流偏大。
    - 解决方案:检查安装方式是否正确,确认电容器的正负极方向无误,并且确保与其它元件之间的距离适当,避免外部因素引起的干扰。
    3. 问题:在特定应用中电容器失效。
    - 解决方案:仔细阅读手册中的电气特性和使用条件,确保工作条件符合电容器的设计参数。如果仍然存在疑问,可联系制造商获取技术支持。

    总结和推荐


    UHV系列铝电解电容器凭借其优秀的性能和高可靠性,非常适合需要高性能电容的应用场景。它的高纹波电流能力和低阻抗特性使其成为电源管理、音频设备及通信设备的理想选择。如果您正在寻找一种可靠且高效的电容解决方案,UHV系列无疑是一个值得推荐的选择。同时,其广泛的温度适应性和认证资质也增加了其在工业应用中的竞争力。

UHV1C221MED参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 275mA@ 120Hz,550mA@ 100kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UHV1C221MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
