UBC1V470MNS1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 1000h@ 150°C 100mA@ 100kHz,80mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*11.5mm
供应商型号: 647-UBC1V470MNS1GS
供应商: Mouser
标准整包数: 1

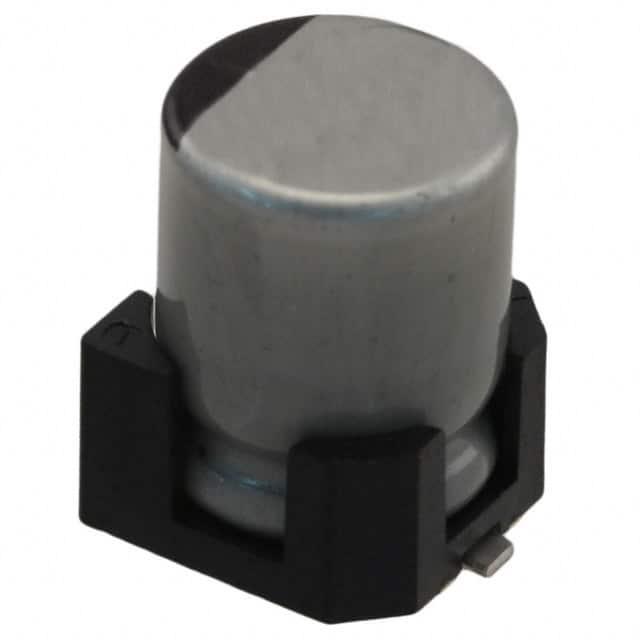

NICHICON 铝电解电容 UBC1V470MNS1GS

UBC1V470MNS1GS概述

    铝电解电容器:UBC贴片型

    产品简介


    铝电解电容器广泛应用于汽车电子、电源管理和各种工业设备中。UBC系列铝电解电容器专为高温应用设计,具有出色的耐振动能力和高可靠性。它们特别适用于汽车电子产品,能承受1000小时的工作寿命测试,确保在+150°C条件下稳定运行。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +150°C |
    | 额定电压范围 | 10V 至 50V |
    | 额定容量范围 | 33µF 至 3300µF |
    | 容量公差 | ±20% |
    | 损耗角正切 | ≤0.26 (120Hz, 20°C) |
    | 泄漏电流 | ≤0.03CV 或 4μA (20°C, 1分钟施加额定电压后) |
    | 耐久性 | 1000小时@150°C |
    | RoHS标准 | 符合 |
    | AEC-Q200认证 | 符合 |

    产品特点和优势


    1. 耐高温性:能够在高达150°C的温度下保持稳定运行,满足严苛的应用需求。
    2. 高可靠性:耐受1000小时的负载寿命测试,表现出卓越的可靠性和长寿命。
    3. 抗振动性:设计用于应对极端振动环境,适用于汽车电子设备。
    4. 低损耗角正切:在高频应用中表现出色,有助于减少能量损失。
    5. 符合行业标准:符合RoHS和AEC-Q200标准,保证了在汽车电子领域的合规性。

    应用案例和使用建议


    UBC贴片型铝电解电容器广泛应用于汽车电子系统,如发动机控制单元(ECU)、传感器和车载信息娱乐系统。这些应用需要高度可靠的组件以确保系统的稳定运行。
    使用建议:
    - 确保电容器的焊接连接牢固且焊点质量良好,以避免因振动导致的失效。
    - 在高温环境下使用时,注意散热措施以防止过热。
    - 在安装时,确保有足够的空间和通风条件,以便于热量散发。

    兼容性和支持


    UBC系列电容器与大多数主流电路板和电子设备兼容。制造商提供了详细的技术文档和支持服务,以帮助客户更好地理解和应用该产品。如有任何疑问,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何处理泄漏电流过大?
    - 答:检查电路板设计和焊接质量,确保良好的连接。如果需要,更换电容器以确保性能稳定。
    2. 问:如何应对高温下的电容器性能下降?
    - 答:在设计阶段考虑采用散热方案,如增加散热片或改善空气流通。
    3. 问:如何确定合适的额定电压?
    - 答:根据具体应用所需的电压选择相应的额定电压等级,避免过压导致损坏。

    总结和推荐


    UBC贴片型铝电解电容器凭借其耐高温、高可靠性和抗振动等特点,在汽车电子和工业设备中展现出显著的优势。该系列产品不仅符合严格的国际标准,而且提供全面的技术支持,是高性能电子设备的理想选择。我们强烈推荐使用此系列电容器,以确保系统长期稳定的运行。

UBC1V470MNS1GS参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 100mA@ 100kHz,80mA@ 120Hz
工作寿命 1000h@ 150°C
长*宽*高 8.3mm*8.3mm*11.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UBC1V470MNS1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBC1V470MNS1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBC1V470MNS1GS UBC1V470MNS1GS数据手册

UBC1V470MNS1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
