首页  >  产品百科  >  UUE1C471MNS1MS

UUE1C471MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 5000h@ 125°C 502.5mA@ 120Hz,750mA@ 100kHz 贴片安装 13.6mm*13.6mm*14.5mm
供应商型号: 647-UUE1C471MNS1MS
供应商: Mouser
标准整包数: 1

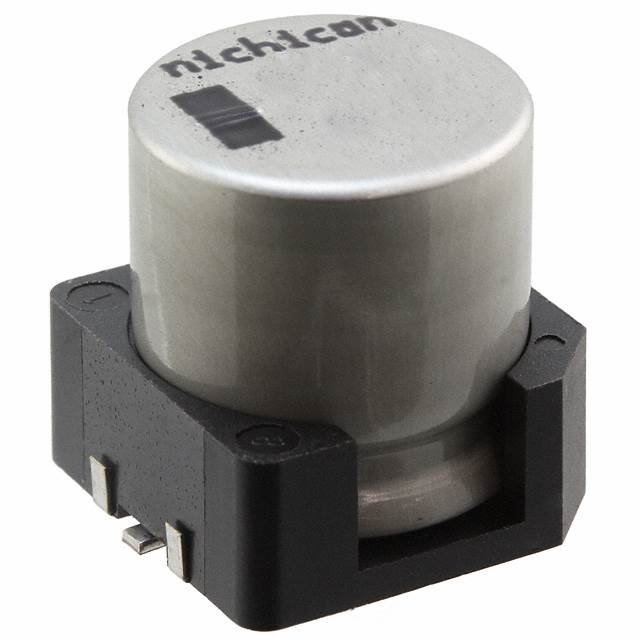

NICHICON 铝电解电容 UUE1C471MNS1MS

UUE1C471MNS1MS概述

    电子元器件产品技术手册:铝电解电容器

    1. 产品简介


    产品类型:
    本产品为型号UUE的片式铝电解电容器,属于振动抵抗型电容器,适用于汽车电子领域等对稳定性要求高的场合。
    主要功能:
    - 负载寿命长,可在125℃下工作2000至5000小时。
    - 符合RoHS指令(2011/65/EU)。
    应用领域:
    主要用于汽车电子设备,适用于需要高度可靠性的场合。

    2. 技术参数


    - 负载寿命: 2000至5000小时(125℃)
    - 耐温范围: –55°C至+125°C(φ12.5至φ18),–40°C至+125°C(φ8, φ10)
    - 额定电压范围: 10V至50V
    - 额定容量范围: 33至4700µF
    - 容差: ±20%
    - 漏电流: 不超过0.03CV或4µA,取较大值
    - 损耗角正切(tan δ): 120Hz,20°C时最大值分别为0.26, 0.22(具体数值见下表)
    | 额定电压 (V) | tan δ (最大值) @120Hz |

    | 10 | 0.26 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.14 |

    3. 产品特点和优势


    - 高可靠性: 负载寿命长,适合在极端条件下稳定运行。
    - 低损耗: 损耗角正切值低,有助于减少功耗。
    - 高耐温性能: 可在宽广温度范围内稳定工作。
    - 符合环保标准: 符合RoHS标准,绿色环保。

    4. 应用案例和使用建议


    - 应用案例:
    - 在汽车电子控制系统中作为滤波器使用。
    - 在工业自动化设备中作为电源稳压电容器。

    - 使用建议:
    - 确保安装时正负极正确连接,避免极性接反。
    - 安装时应注意散热,避免高温影响使用寿命。
    - 长时间高负荷工作后应定期检查电容值变化。

    5. 兼容性和支持


    - 兼容性:
    - 与各种主流汽车电子控制系统和工业自动化设备兼容。

    - 支持和维护:
    - 厂商提供详细的技术文档和支持服务。
    - 需要更多细节或技术支持请咨询官方客服。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下电容值下降 | 确认是否超出了耐温范围,采取降温措施。 |
    | 漏电流过大 | 检查焊接点是否良好,重新焊接确保接触良好。 |
    | 损耗角正切过高 | 更换为更高品质的电容器。 |

    7. 总结和推荐


    综合评估:
    这款铝电解电容器以其高可靠性、低损耗和广泛的工作温度范围,非常适合汽车电子和工业自动化领域的应用。在极端环境下依然能够保持良好的性能。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐此款铝电解电容器用于各种高要求的电子设备中。

UUE1C471MNS1MS参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 502.5mA@ 120Hz,750mA@ 100kHz
长*宽*高 13.6mm*13.6mm*14.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUE1C471MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1C471MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1C471MNS1MS UUE1C471MNS1MS数据手册

UUE1C471MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.185 ¥ 18.4633
10+ $ 1.472 ¥ 12.4384
50+ $ 1.122 ¥ 9.4809
100+ $ 0.8734 ¥ 7.3802
200+ $ 0.8575 ¥ 7.246
400+ $ 0.8078 ¥ 6.8262
1000+ $ 0.7592 ¥ 6.4156
2000+ $ 0.7161 ¥ 6.051
5000+ $ 0.6657 ¥ 5.6252
10000+ $ 0.6342 ¥ 5.359
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.46
