UWX1E4R7MCL2GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 25V ±20% 2000h@ 85°C 12mA@ 120Hz,18mA@ 10kHz 5101-4 贴片安装 3.3mm*3.3mm*5.4mm
供应商型号: TU-UWX1E4R7MCL2GB
供应商: 海外现货
标准整包数: 2000

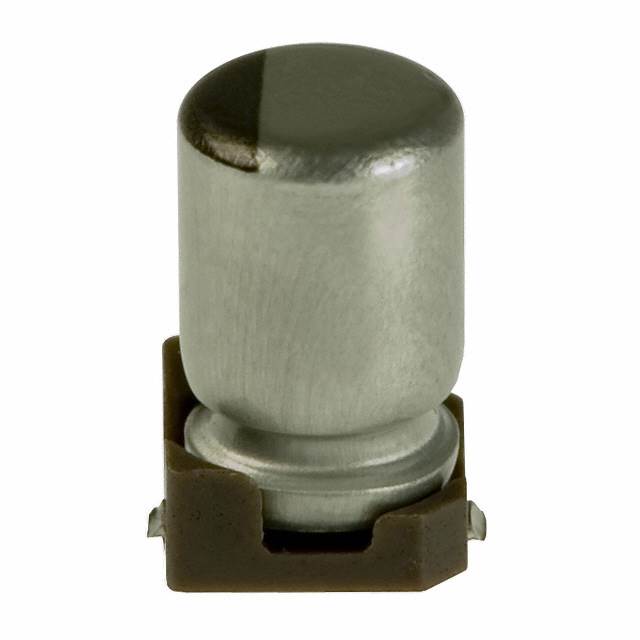

NICHICON 铝电解电容 UWX1E4R7MCL2GB

UWX1E4R7MCL2GB概述

    CAT.8100J 铝电解电容器

    产品简介


    CAT.8100J 是一款铝电解电容器,采用芯片封装设计,具有5.5毫米的高度,适用于表面贴装在高密度印刷电路板上。这种电容器符合RoHS指令及AEC-Q200标准,适合作为自动贴片机载带包装的元件。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 额定电压范围:4V 到 50V
    - 额定电容范围:1µF 至 330µF
    - 电容公差:±20%(120Hz,20°C)
    - 泄漏电流:不超过0.01CV 或 3μA(两者中较大者)
    - 损耗角正切值:最大0.30(4V 和 WR系列单位);最大0.16(其他电压)
    - 耐热冲击性:耐受250°C 热风焊接
    - 保质期:在无负载条件下,经过1000小时85°C存储后,恢复到20°C时仍满足额定寿命特性要求

    产品特点和优势


    CAT.8100J 铝电解电容器具备以下几个显著的优势:
    - 小巧轻便:高度仅5.5毫米,非常适合紧凑型设计。
    - 宽工作温度范围:能够承受极端温度条件,适用性广泛。
    - 高标准认证:符合RoHS及AEC-Q200标准,确保产品质量。
    - 出色的耐热性能:通过250°C热风测试,确保良好的焊接可靠性和热稳定性。
    - 长寿命设计:2000小时85°C条件下加载寿命测试后仍能满足耐久性指标。

    应用案例和使用建议


    CAT.8100J 铝电解电容器适用于多种应用场景,如:
    - 电源滤波:适用于高密度PCB上的电源系统滤波,确保电源稳定。
    - 音频设备:由于其低损耗角正切值,特别适合用于音频设备中提高音质。
    - 工业控制:由于其耐高温和高可靠性,适合用于工业自动化控制系统。
    建议用户在应用过程中:
    - 在高温环境下使用时,注意散热,以避免温度过高的影响。
    - 确保正确的电路布局和引脚连接,防止因不当操作导致损坏。
    - 在长期储存或运输前,保持无负载状态,并进行适当处理,以保证使用寿命。

    兼容性和支持


    CAT.8100J 铝电解电容器支持各种表面贴装工艺,并且可以与多种电子设备和模块兼容。如有需要,可联系供应商获取更多详细信息和技术支持。

    常见问题与解决方案


    1. 问题:泄漏电流过大
    - 解决方法:检查安装是否正确,确保与电路匹配并符合制造商的技术规范。

    2. 问题:电容器寿命短
    - 解决方法:确认电容器的工作环境是否符合规定温度范围,并确保适当的散热措施。

    总结和推荐


    CAT.8100J 铝电解电容器是一款高性能、高可靠性的铝电解电容器,具有宽工作温度范围、优异的耐热性能和长寿命等特点,非常适用于电源滤波和工业控制等领域。结合其优良的产品特性和广泛的适用性,强烈推荐在相关应用中选用该产品。

UWX1E4R7MCL2GB参数

参数
电容值 4.7μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 12mA@ 120Hz,18mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 3.3mm*3.3mm*5.4mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWX1E4R7MCL2GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX1E4R7MCL2GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX1E4R7MCL2GB UWX1E4R7MCL2GB数据手册

UWX1E4R7MCL2GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0735 ¥ 0.6284
库存: 34000
起订量: 8000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1256.8
直接购买
加入购物车
