UPM1V681MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 5000h@ 105°C 1.41A@ 120Hz,1.7A@ 10kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: M-UPM1V681MHD
供应商: Future
标准整包数: 100

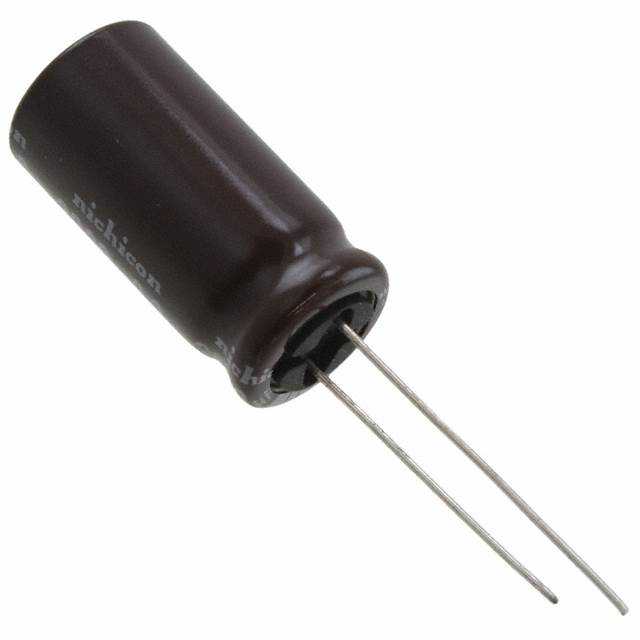

NICHICON 铝电解电容 UPM1V681MHD

UPM1V681MHD概述

    铝电解电容器 UPM 系列技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电路中的电容器,因其高容量和良好的频率响应而受到青睐。UPM 系列铝电解电容器尤其适合在需要高可靠性的应用中使用。这些电容器具有低阻抗和高可靠性,适用于直流和交流应用,如电源滤波、耦合、旁路等场合。

    2. 技术参数


    - 额定电压范围: 6.3V 至 450V
    - 额定电容范围: 1µF 至 15000µF
    - 电容精度: ±20%
    - 额定温度范围: -55°C 至 +105°C(6.3V 至 100V),-40°C 至 +105°C(160V 至 400V),-25°C 至 +105°C(450V)
    - 损耗角正切 (tan δ): 最大值为 0.25 (在额定电压和 120Hz 下)
    - 纹波电流: 在 105°C 下纹波电流的最大值,根据不同型号有所不同

    3. 产品特点和优势


    - 低阻抗: 适合高频应用
    - 高可靠性: 能够承受高达 5000 小时的工作寿命,确保长期稳定性能
    - 宽广的温度范围: 适应极端环境下的应用
    - 符合标准: 符合 AEC-Q200 和 RoHS 标准

    4. 应用案例和使用建议


    - 电源滤波: 在电源设计中,UPM 系列铝电解电容器可以有效滤除纹波电压,确保电源的稳定输出。
    - 旁路和耦合: 在信号处理电路中,这些电容器用于隔离直流分量,确保信号的纯净传输。
    - 存储和释放能量: 在某些电池充电电路中,它们可以帮助存储和快速释放电能。
    使用建议:
    - 选择合适型号: 根据应用需求选择合适的额定电压和电容值,确保最佳性能。
    - 考虑散热: 在高电流环境下工作时,注意电容器的散热,以防止过热损坏。
    - 安装注意事项: 遵循手册中的安装指南,确保电容器正确安装和接线。

    5. 兼容性和支持


    UPM 系列铝电解电容器可以与其他标准接口的电子元件兼容,例如 PCB 板上的安装孔和引脚。厂商提供详尽的技术支持,包括安装指导和故障排查。

    6. 常见问题与解决方案


    - 问题: 电容器发热严重
    - 解决方案: 检查是否超出了额定纹波电流,适当降额使用或改善散热条件。
    - 问题: 容量降低
    - 解决方案: 检查电容器是否超过使用寿命,必要时更换新电容器。
    - 问题: 泄漏电流过大
    - 解决方案: 检查电路是否有短路或开路情况,必要时更换电容器。

    7. 总结和推荐


    综上所述,UPM 系列铝电解电容器凭借其低阻抗、高可靠性以及宽广的温度适应性,成为众多应用中的理想选择。无论是电源滤波还是信号处理,这些电容器都能提供稳定的性能。强烈推荐在需要高性能和高可靠性的应用中选用 UPM 系列电容器。

UPM1V681MHD参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.41A@ 120Hz,1.7A@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPM1V681MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1V681MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1V681MHD UPM1V681MHD数据手册

UPM1V681MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4424 ¥ 3.7383
300+ $ 0.4235 ¥ 3.5786
1000+ $ 0.418 ¥ 3.5321
2000+ $ 0.407 ¥ 3.4392
4000+ $ 0.396 ¥ 3.3462
库存: 900
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 373.83
