首页  >  产品百科  >  UPW1H221MPD

UPW1H221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 5000h@ 105°C 552.5mA@ 120Hz,850mA@ 100kHz 通孔安装 10mm*16mm*16mm
供应商型号: UPW1H221MPD
供应商: nichicon
标准整包数: 1800

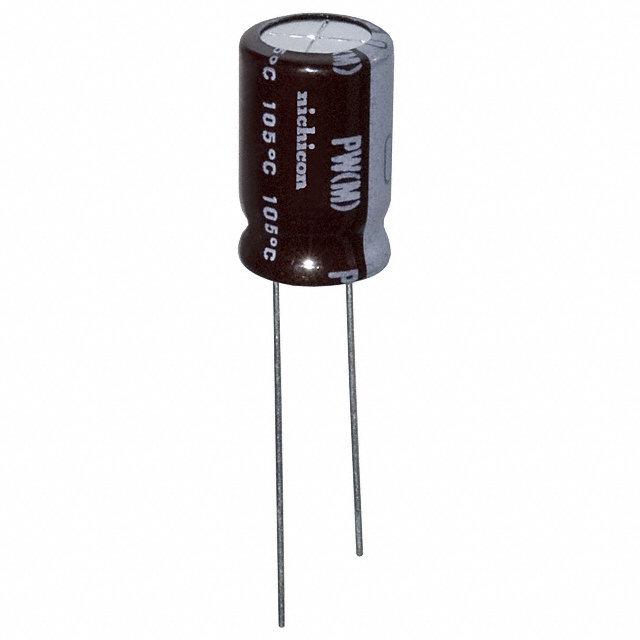

NICHICON 铝电解电容 UPW1H221MPD

UPW1H221MPD概述

    铝电解电容器(Aluminum Electrolytic Capacitors)

    产品简介


    铝电解电容器是现代电子设备中广泛使用的被动元件之一,因其具备较高的容量和稳定的性能而备受青睐。本系列的铝电解电容器具有小型化、低阻抗、高可靠性的特点,特别适用于开关电源等高压电路的设计。这类电容器广泛应用于消费电子产品、工业控制设备、汽车电子等领域。

    技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至15000μF
    - 电容容差:±20%
    - 最大漏电流:在20℃下施加额定电压1分钟后,漏电流不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切(tan δ):最大值见下表
    - 工作温度范围:
    - –55°C 至 +105°C(6.3V至100V),–40°C 至 +105°C(160V至400V),–25°C 至 +105°C(450V)
    - 端子配置:径向引脚型
    - 符合标准:符合RoHS指令(2011/65/EU, (EU)2015/863),符合AEC-Q200标准
    - 最小订购量:请参见第4页

    产品特点和优势


    本系列产品相比传统的型号具有更小的尺寸和更低的阻抗,特别适用于需要高可靠性、长寿命的应用场合。具体而言,这些电容器能在高达8000小时的工作条件下保持出色的性能。它们还支持广泛的电容范围,根据JIS E12系列数值来确定。

    应用案例和使用建议


    铝电解电容器通常用于需要储存电荷或滤波的电路中。在开关电源设计中,它们可用于输出滤波、输入缓冲等环节。对于那些需要长时间工作的设备,例如工业控制系统或汽车电子,铝电解电容器可以提供可靠的性能保证。此外,在便携式电子设备如手机、平板电脑等中,这些电容器可以有效提升系统的稳定性和使用寿命。
    使用建议:
    - 在进行焊接时,请确保焊接温度不超过允许范围。
    - 使用前请先检查电容器是否适合所处的环境条件。
    - 在安装过程中,注意极性不要反接。

    兼容性和支持


    本系列铝电解电容器可与多种电子元器件和设备兼容。厂商提供详细的技术文档和安装指南,以及必要的售后支持服务。如果您有任何疑问或需要技术支持,请联系我们的客户服务中心。

    常见问题与解决方案


    - 问:如何确认电容器是否正常工作?
    - 答:可以通过测量电容器的电容值和损耗角正切值来进行确认。

    - 问:电容器出现鼓包怎么办?
    - 答:这可能是由于内部压力过大导致的,应立即停止使用并更换新的电容器。
    - 问:长时间存储后需要重新测试吗?
    - 答:建议在存储1000小时后进行电压处理,并测试其耐久性是否符合要求。

    总结和推荐


    总体而言,这款铝电解电容器凭借其小型化、低阻抗及高可靠性等优势,非常适合应用于需要稳定性能的电子设备中。鉴于其广泛的应用范围和优秀的性能表现,我们强烈推荐将其作为关键部件用于各种电子系统设计中。如果您对产品质量和服务有任何疑虑,欢迎随时咨询我们。

UPW1H221MPD参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 552.5mA@ 120Hz,850mA@ 100kHz
长*宽*高 10mm*16mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1H221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H221MPD UPW1H221MPD数据手册

UPW1H221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 0.8344
9000+ ¥ 0.7981
18000+ ¥ 0.7618
库存: 180000
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 1501.92
直接购买
加入购物车
