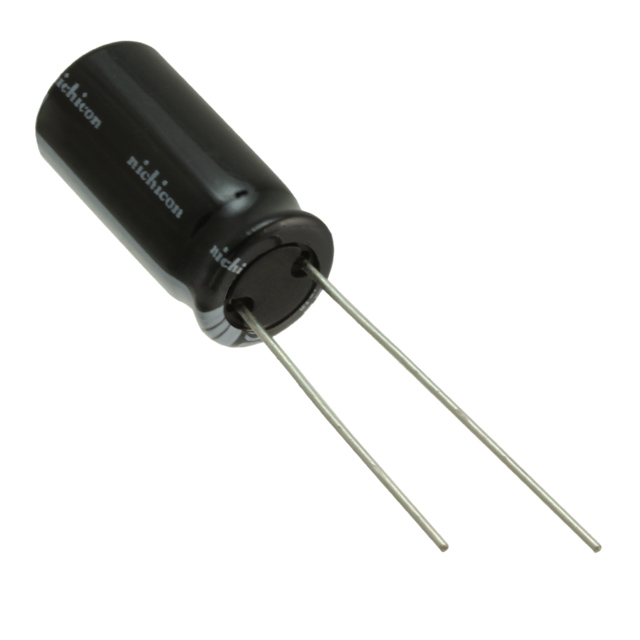

UHD1V561MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 35V ±20% 4000h@ 105°C 1.613A@ 120Hz,2.15A@ 100 kHz 通孔安装 10mm*25mm*27mm
供应商型号: 647-UHD1V561MPD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UHD1V561MPD

UHD1V561MPD概述

    高性能铝电解电容器——CAT.8100H UHD

    产品简介


    CAT.8100H UHD 是一款高性能铝电解电容器,属于UHD(Ultra High Ripple, Low Impedance)系列。这类电容器在高频范围内具有较低的阻抗,拥有较小的体积和更高的纹波电流承受能力。产品符合RoHS指令(2011/65/EU),确保环保合规。该型号电容器已通过日本电子组件可靠性中心认证(Reliability Center for Electronic Component, Japan),认证编号为RCJ-03-23C。

    技术参数


    以下是CAT.8100H UHD 的主要技术规格:
    - 温度范围:–40℃至+105℃
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:22µF 至 6800µF
    - 电容公差:在120Hz、20℃时,±20%
    - 漏电流:在20℃时,额定电压下的漏电流不超过0.01CV 或3µA 中的较大值
    - 损耗角正切(tan δ):最大值受额定电压影响
    - 稳定性:低温环境下保持稳定,变化在-25℃至+20℃内±20%,-40℃至+20℃内±25%
    - 阻抗比(ZT/Z20):最大值由额定电压决定
    - 额定纹波电流:根据不同电压等级有所区别
    详细尺寸如下:
    - 引脚长度:15mm 最小,4mm 最大
    - 直径:φD +0.5 mm 最大,L +1.5mm 最大(L<20),L +2.0mm 最大(L≥20)
    - 配置:PET套筒,无铅引线

    产品特点和优势


    1. 低阻抗:在高频范围内表现出色,适合需要高速切换的应用。
    2. 高纹波电流承载能力:能够处理较大的纹波电流而不影响性能。
    3. 小型化设计:相比传统铝电解电容器,尺寸更小,适用于空间受限的设计。
    4. 环保合规:符合RoHS标准,满足环保要求。
    5. 高可靠性:经过严格的认证测试,确保在极端条件下仍能可靠运行。

    应用案例和使用建议


    CAT.8100H UHD 主要应用于:
    - 开关电源滤波电路
    - 变频驱动器
    - 通信设备
    - 工业控制设备
    使用建议:
    - 在选择电容器时,根据具体应用的频率和功率需求进行匹配。
    - 确保电容器的工作环境温度在–40℃至+105℃范围内,以避免过热损坏。
    - 对于高频率应用,优先考虑较高额定电压的型号,以提升可靠性。

    兼容性和支持


    CAT.8100H UHD 与现有的大部分电子设备具有良好的兼容性。厂商提供了全面的技术支持和维护服务,包括详细的技术文档和在线咨询服务。

    常见问题与解决方案


    - 问题1:电容器在高温环境下寿命缩短。
    - 解决方案:定期检查并更换电容器,确保其在额定工作温度范围内使用。

    - 问题2:纹波电流过大导致电容器过热。
    - 解决方案:合理选择电容器容量和额定电压,尽量减少纹波电流的影响。

    总结和推荐


    CAT.8100H UHD 铝电解电容器凭借其低阻抗、高纹波电流承载能力和小巧的设计,在开关电源和其他高频应用中表现出色。尽管初始成本相对较高,但其卓越的性能和长期可靠性使其成为值得推荐的选择。如果你的应用对高频响应和小型化设计有较高要求,这款电容器将是理想之选。

UHD1V561MPD参数

参数
电容值 560μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 1.613A@ 120Hz,2.15A@ 100 kHz
长*宽*高 10mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHD1V561MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
