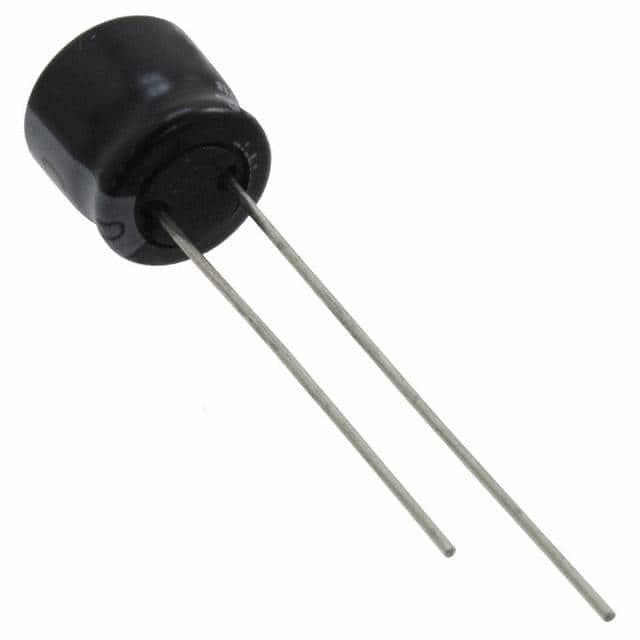

USR1E101MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 2000h@ 85°C 115mA@ 120Hz,172.5mA@ 10kHz 通孔安装 8mm*7mm*8mm
供应商型号: UA-USR1E101MDD
供应商: 海外现货
标准整包数: 200
NICHICON 铝电解电容 USR1E101MDD

USR1E101MDD概述

    铝电解电容器:CAT.8100J系列

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的被动元件,主要用于储存电能、滤波和平滑电压等功能。CAT.8100J系列的铝电解电容器是标准微型系列产品,提供紧凑设计,高度仅为7毫米,适用于广泛的通用目的。此系列进一步细分为USA7mmL(普通用途)和USR7mmL(高CV值)两种型号。这些电容器符合RoHS指令(2011/65/EU 和 EU 2015/863),确保环保合规性,非常适合对环境要求严格的现代电子设备。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 4V 至 50V |
    | 额定电容范围 | 1µF 至 470µF |
    | 容量公差 | ±20% |
    | 泄漏电流 | 在额定电压下应用2分钟后,不超过0.01CV 或3µA(以较高者为准) |
    | 损耗角正切(tan δ) | 最大值0.35 |
    | 耐久性测试条件 | 在85°C下施加额定电压2000小时后恢复到20°C进行测试 |

    产品特点和优势


    CAT.8100J系列电容器具有高可靠性、低损耗角正切值(tan δ)以及出色的耐高温性能,适合恶劣的工作环境。此外,其小型化设计极大地节省了PCB空间,同时提供了多种额定电压和容量选择,满足不同应用场景的需求。尤其是USR系列,拥有更高的CV值,能够提供更大的储能能力,适用于高功率需求的应用场合。

    应用案例和使用建议


    CAT.8100J系列电容器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在音频放大器中作为滤波电容器使用,可以有效消除电源波动带来的噪声;在电源管理模块中,则起到稳定输出电压的作用。为了最大化电容器的使用寿命,建议避免长期暴露于超过额定工作温度的环境中,并定期检查电路板上的焊接点,确保良好的电气连接。

    兼容性和支持


    该产品与大多数主流电子设备兼容,可直接替换同类产品以实现升级换代。制造商提供全面的技术支持和服务保障,包括样品申请、技术支持热线以及故障诊断服务,帮助客户快速解决问题并加速产品上市进程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器发热严重 | 检查周围元件是否合理布置,确保良好散热; |
    | 电容器寿命缩短 | 确认是否超出了规定的操作条件; |
    | 输出电压不稳定 | 检查负载变化是否过大,必要时增加旁路电容; |

    总结和推荐


    综上所述,CAT.8100J系列铝电解电容器凭借其卓越的技术性能、紧凑的设计以及广泛的适用性,在众多电子应用中表现出色。特别是对于需要高性能且有限制的空间要求的应用场景,这款产品无疑是理想的选择。强烈推荐给寻求高品质、高性价比电容器解决方案的设计工程师们。

USR1E101MDD参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115mA@ 120Hz,172.5mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 散装

USR1E101MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USR1E101MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USR1E101MDD USR1E101MDD数据手册

USR1E101MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
