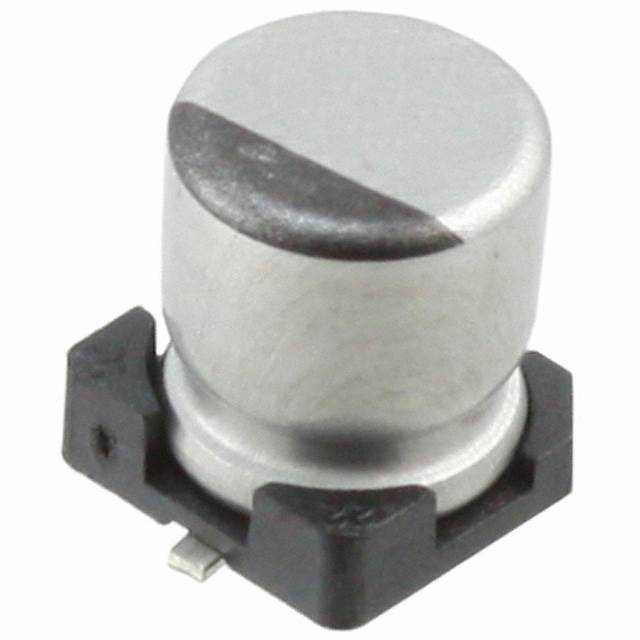

UCL1V220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 35V ±20% 2000h@ 105°C 120mA@ 120Hz,240mA@ 100kHz SMD 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: S-UCL1V220MCL1GS
供应商: Future
标准整包数: 1000
NICHICON 铝电解电容 UCL1V220MCL1GS

UCL1V220MCL1GS概述

    铝电解电容器产品技术手册

    1. 产品简介


    铝电解电容器是广泛应用在各种电子电路中的基本元件之一,主要应用于电源滤波、信号耦合及交流旁路等领域。它们具有高容量、低价格和良好的稳定性等特点,被广泛应用于消费电子产品、工业控制设备、汽车电子系统以及医疗设备等多个领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 10µF 至 2200µF |
    | 容差 | ±20%(120Hz,20°C) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 引脚类型 | 通孔安装 |
    | 封装尺寸 | 多种尺寸(直径 x 高度,单位:mm)|
    详细技术参数如额定电压、额定电容、容差、泄漏电流等见下表:
    | 额定电压(V) | 额定电容(µF) | 尺寸(mm) | 损耗角正切(tan δ) | 泄漏电流(µA) | 阻抗(Ω) | 纹波电流(mArms) |
    ||
    | 6.3 | 22 | 4×5.8 | 0.26 | 3 | 0.85 | 160 |
    | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 高可靠性:具有优异的耐热性能和长寿命,在高温条件下仍能保持稳定的工作状态。
    - 大容量:可提供从10µF到2200µF的不同容量选择,满足不同应用场景的需求。
    - 低成本:相比其他类型的电容器,铝电解电容器具有明显的价格优势。
    - 宽温度范围:能够在-55°C至+105°C的极端温度范围内正常工作。

    4. 应用案例和使用建议


    应用案例:
    - 在开关电源中作为输出滤波电容,确保稳定的输出电压。
    - 在音频放大器中作为耦合电容,传递音频信号而不传递直流成分。
    使用建议:
    - 当电容器连接在高频电路中时,建议选择小容量和较小尺寸的电容器,以减少寄生电感的影响。
    - 需要注意的是,电容器的工作电压不应超过其额定电压,否则可能导致电容器损坏。

    5. 兼容性和支持


    - 本产品可与各种标准接口和封装相兼容,确保易于集成到现有电路设计中。
    - 厂商提供全面的技术支持,包括详细的安装指南、测试报告和售后技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器寿命较短 | 确保工作电压和温度不超过额定值。 |
    | 输出电压不稳定 | 检查电容器是否正确连接,重新焊接电容器引脚。|
    | 电容器过热 | 降低电容器的工作电压,改善散热措施。 |

    7. 总结和推荐


    综合来看,这款铝电解电容器具备高可靠性、大容量、宽温度范围等显著优势,适用于多种电子设备的设计中。特别是在需要低成本和高性能的产品中,该系列电容器表现出色。因此,强烈推荐此款产品在各类应用场景中使用。
    通过以上的分析,我们推荐使用此款铝电解电容器,不仅因为它具备强大的性能,还因为其优越的性价比和广泛的适用性。希望这份技术手册能够为您的项目设计提供帮助。

UCL1V220MCL1GS参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 120mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCL1V220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCL1V220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCL1V220MCL1GS UCL1V220MCL1GS数据手册

UCL1V220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0957 ¥ 0.8374
3000+ $ 0.0931 ¥ 0.8077
5000+ $ 0.0919 ¥ 0.79
10000+ $ 0.0879 ¥ 0.7629
20000+ $ 0.0855 ¥ 0.7222
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 837.4
直接购买
加入购物车
