UPT2W820MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 450V ±20% 5000h@ 105°C 550mA@ 120Hz,880mA@ 10kHz 通孔安装 37mm(高度)
供应商型号: 493-11210-ND
供应商: Digi-Key
标准整包数: 1

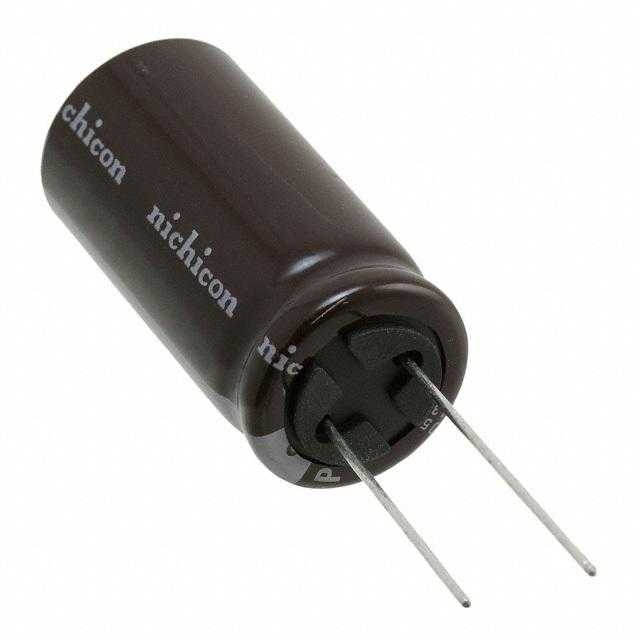

NICHICON 铝电解电容 UPT2W820MHD

UPT2W820MHD概述

    铝电解电容器:UPT系列

    产品简介


    铝电解电容器是广泛应用在电力电子、工业控制、汽车电子、家用电器等多个领域的关键组件之一。本文介绍的是UPT系列铝电解电容器,该系列以其紧凑的尺寸、高纹波电流和长寿命而著称。它们特别适用于灯管(ballast)应用中,并且完全符合RoHS和REACH环保指令。

    技术参数


    UPT系列铝电解电容器的主要技术参数如下:
    - 电容范围:15 µF 至 820 µF
    - 额定电压范围:200 V 至 450 V
    - 工作温度范围:-40°C 至 +105°C
    - 容差:±20%
    - 纹波电流:在105°C下,纹波电流可达数百毫安(具体值取决于型号)
    - 漏电流:在室温条件下,施加额定电压2分钟后不超过0.06CV+10 μA
    - 损耗角正切(tan δ):在120 Hz时,最大值为0.20
    - 耐久性:经过高温储存后,能够满足规定的老化特性

    产品特点和优势


    - 小尺寸设计:适合紧凑空间应用
    - 高纹波电流处理能力:能有效应对高负载条件
    - 长寿命:经过严格测试,确保长期可靠运行
    - 环保材料:无铅连接线和套筒,符合RoHS和REACH标准

    应用案例和使用建议


    UPT系列铝电解电容器广泛应用于如节能灯管驱动电路、开关电源及逆变器等设备中。例如,在灯管驱动电路中,它们可以有效地过滤掉电源中的纹波,提高输出稳定性和系统效率。为了最大化其性能,在设计和安装过程中应注意以下几点:
    - 散热设计:特别是在高功率应用中,要确保良好的散热设计以防止过热
    - 电容布局:合理规划电容的物理位置,避免因空间限制导致性能下降

    兼容性和支持


    该产品具有广泛的兼容性,适用于多种电子设备和系统。制造商提供全面的技术支持和维护服务,包括详细的产品文档、应用指南和技术咨询。

    常见问题与解决方案


    1. 问题:电容器出现漏电现象
    - 解决方法:检查是否存在过压情况或焊接不良;更换新电容器或重新焊接
    2. 问题:设备启动时存在不稳定现象
    - 解决方法:增加旁路电容器以提高滤波效果;调整电路布局减少干扰

    总结和推荐


    UPT系列铝电解电容器凭借其卓越的小型化设计、高可靠性及长寿命特性,在众多应用场景中表现出色。其独特的环保材料和严格的质量控制使其成为高性能应用的理想选择。因此,强烈推荐在需要紧凑、高效解决方案的项目中使用此系列产品。
    综上所述,UPT系列铝电解电容器不仅在性能上具有显著优势,而且在环保和可靠性方面也达到了业界领先水平。无论是对于新项目的设计者还是现有系统的升级,都是一个值得信赖的选择。

UPT2W820MHD参数

参数
电容值 82μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 550mA@ 120Hz,880mA@ 10kHz
长*宽*高 37mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPT2W820MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPT2W820MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPT2W820MHD UPT2W820MHD数据手册

UPT2W820MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8276 ¥ 40.7932
10+ $ 3.1106 ¥ 25.7794
50+ $ 2.4904 ¥ 20.6391
250+ $ 2.0907 ¥ 17.3269
500+ $ 1.9657 ¥ 16.2911
1000+ $ 1.8622 ¥ 15.4333
2500+ $ 1.7521 ¥ 14.5208
5000+ $ 1.6853 ¥ 13.9667
库存: 476
