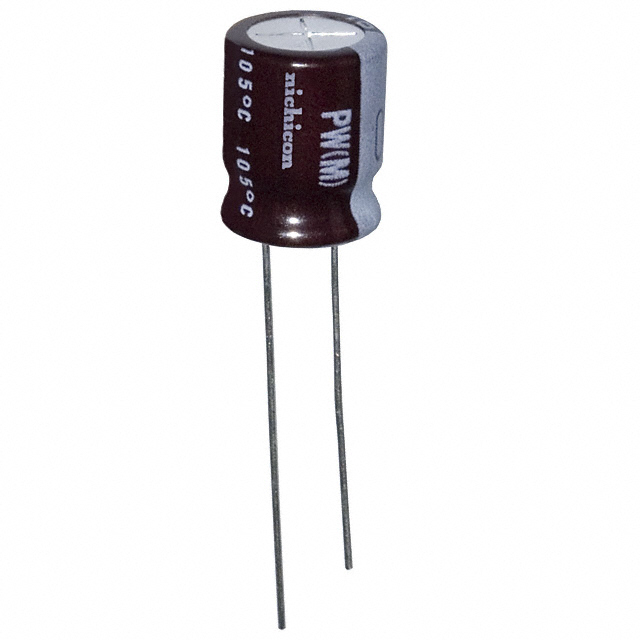

UPW2A330MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 100V ±20% 5000h@ 105°C 320mA@ 100kHz,96mA@ 120Hz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: UPW2A330MPD
供应商: nichicon
标准整包数: 2000
NICHICON 铝电解电容 UPW2A330MPD

UPW2A330MPD概述

    铝电解电容器 UPW 系列技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备的储能元件,尤其在开关电源、滤波电路以及交流电流抑制等领域表现优异。UPW 系列是专为现代高频开关电源设计的小型化低阻抗、高可靠性铝电解电容器,其独特的设计使其相较于传统型号具有更小的体积和更低的阻抗特性。
    产品类型:铝电解电容器
    主要功能:提供稳定的储能和滤波能力,用于维持电压稳定并减少纹波噪声。
    应用领域:适用于开关电源、变频器、通信设备、LED驱动电源、光伏逆变器等领域。

    2. 技术参数


    以下是 UPW 系列的关键技术参数:
    | 参数名称 | 规格范围 |

    | 额定电压(V) | 6.3 至 450 V |
    | 额定电容(µF) | 0.47 至 15000 µF |
    | 容量误差 | ±20% |
    | 工作温度范围 | –55℃ 至 +105℃ |
    | 损耗角正切(tan δ) | 6.3V:≤0.22;100V:≤0.08 |
    | 泄漏电流 | ≤0.03CV 或 4µA,取较大值 |
    | 频率系数 | 根据不同频率范围变化 |
    | 冲击寿命(小时) | 最高可达 8000 小时 |
    尺寸表:详细尺寸信息见后文。

    3. 产品特点和优势


    - 小型化与低阻抗:相比同类产品,UPW 系列实现了更小的外形尺寸和更低的阻抗,适合紧凑型设计需求。
    - 高可靠性和长寿命:经过 2000 至 8000 小时的耐久性测试,可确保长时间运行稳定性。
    - 宽泛的工作电压和容量范围:覆盖 6.3V 至 450V 的额定电压和多种电容规格,满足多样化需求。
    - 环保合规:符合 RoHS 和 AEC-Q200 标准,确保无铅化和绿色制造。

    4. 应用案例和使用建议


    典型应用案例:
    1. 开关电源模块中用于储能与滤波,提高效率和稳定性。
    2. LED 驱动电路中的输入滤波电容器,减少输出纹波。
    3. 光伏逆变器中吸收冲击电流,保护主电路器件。
    使用建议:
    - 在高温环境下运行时,需根据手册推荐的额定纹波电流和频率系数选择合适的电容器规格。
    - 为避免过热现象,建议合理分配散热设计并定期检测电容状态。

    5. 兼容性和支持


    UPW 系列电容器支持多种连接方式及配套方案,可以与其他主流品牌元件实现无缝兼容。制造商提供全面的技术支持服务,包括样品测试、产品定制和售后服务。

    6. 常见问题与解决方案


    问题1:电容器表面发热异常
    解决方案:检查负载电流是否超出额定值,调整电路设计以降低发热量。
    问题2:电容老化导致失效
    解决方案:定期更换电容器,并根据实际工作条件选用合适的温升等级。
    问题3:纹波电流过大导致损坏
    解决方案:使用更大容量或更高额定纹波电流的电容器替换。

    7. 总结和推荐


    UPW 系列铝电解电容器凭借其小巧的设计、出色的性能和环保特性,在工业控制、电力电子和消费类电子产品中表现出色。推荐优先考虑该系列电容器作为储能和滤波的核心元件,特别是在需要高频响应和小型化设计的场景下。
    推荐指数:★★★★☆
    综合评分:9.0/10
    总结:UPW 系列是高效能、低成本的理想选择,值得在设计阶段予以重点关注。

UPW2A330MPD参数

参数
电容值 33μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 320mA@ 100kHz,96mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW2A330MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2A330MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2A330MPD UPW2A330MPD数据手册

UPW2A330MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
