首页  >  产品百科  >  UVR2A102MRD6

UVR2A102MRD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 100V ±20% 2000h@ 85°C 1.38A@ 120Hz,1.587A@ 10 kHz 通孔安装 18mm*40mm*40mm
供应商型号: TS-UVR2A102MRD6
供应商: 海外现货
标准整包数: 50

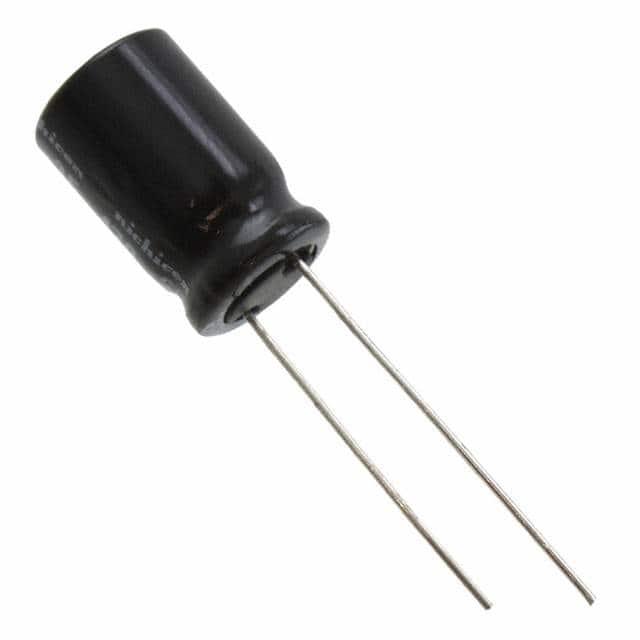

NICHICON 铝电解电容 UVR2A102MRD6

UVR2A102MRD6概述

    铝电解电容器 — CAT.8100F 技术手册解析

    产品简介


    铝电解电容器是一种常用的被动元件,主要用作储能、滤波和耦合等功能。CAT.8100F 属于 UVR 系列,具有更小的外壳尺寸(比 UVX 小一个等级),适用于广泛的应用领域,如消费电子产品、通讯设备、工业自动化等。本手册提供有关该型号电容器的详细技术规格及使用指南。

    技术参数


    - 温度范围:–40°C 至 +85°C(6.3V 至 400V),–25°C 至 +85°C(450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.1µF 至 33000µF
    - 电容公差:±20%
    - 泄漏电流:1 分钟后不超过 0.03CV 或 4 µA(以较大者为准)
    - 损耗角正切(tan δ):0.28 至 0.08(随电压不同而变化)
    - 低温度稳定性:符合规定标准
    - 耐久性:满足规定条件下的使用寿命要求
    - 存储寿命:长期无负载存储条件下满足耐久性标准

    产品特点和优势


    - 小巧设计:UVR 系列的外壳尺寸比同系列其他型号小一个等级。
    - 符合环保标准:通过 RoHS 认证,适用于对环保要求较高的应用场合。
    - 可靠性高:具有良好的耐温性和稳定性,适合在苛刻环境下工作。
    - 低损耗:优秀的 tan δ 值,保证了较低的能量损失。
    - 高容量范围:可提供从 0.1µF 到 33000µF 的多种容量选择。

    应用案例和使用建议


    根据手册中的应用场景描述,UVR 系列铝电解电容器适用于广泛的消费电子产品、通讯设备、工业控制设备等领域。例如,在消费电子产品中作为电源滤波器使用时,可有效减少纹波和噪声;在通讯设备中作为耦合电容使用时,能保证信号传输的稳定性和可靠性。
    使用建议:
    - 在选择具体型号时,需考虑实际工作环境的温度范围和所需的工作电压。
    - 确保安装过程中保持适当的散热条件,避免长时间过热导致电容器损坏。
    - 使用时注意电容器的极性,确保正确的接线方式以避免短路风险。

    兼容性和支持


    UVR 系列电容器采用铅线和 PET 袋装,具备良好的兼容性,可轻松集成到现有的电子系统中。制造商提供了详尽的技术支持文档和售后服务,包括技术咨询、故障诊断和维修服务等,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:电容器工作时发热严重。
    解决方案:检查是否安装不当导致散热不良,调整电路布局或增加散热装置。
    - 问题:电容器在使用一段时间后出现容量下降。
    解决方案:检查工作环境是否超过规定的温度范围,调整电路以降低电容器的温升。
    - 问题:电容器漏电严重。
    解决方案:确认接线无误且符合标准,检查电容器的生产日期和批次,避免使用超过保质期的产品。

    总结和推荐


    UVR 系列铝电解电容器凭借其优异的设计、稳定的性能和广泛的应用范围,成为市场上极具竞争力的产品。该系列产品的小巧设计和高性能使其成为各种应用的理想选择。综上所述,我们强烈推荐用户选择 UVR 系列铝电解电容器来满足他们的需求。

UVR2A102MRD6参数

参数
电容值 1mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.38A@ 120Hz,1.587A@ 10 kHz
长*宽*高 18mm*40mm*40mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVR2A102MRD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2A102MRD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2A102MRD6 UVR2A102MRD6数据手册

UVR2A102MRD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.4518 ¥ 12.3403
库存: 1150
起订量: 200 增量: 1
交货地:
最小起订量为:50
合计: ¥ 617.01
直接购买
加入购物车
