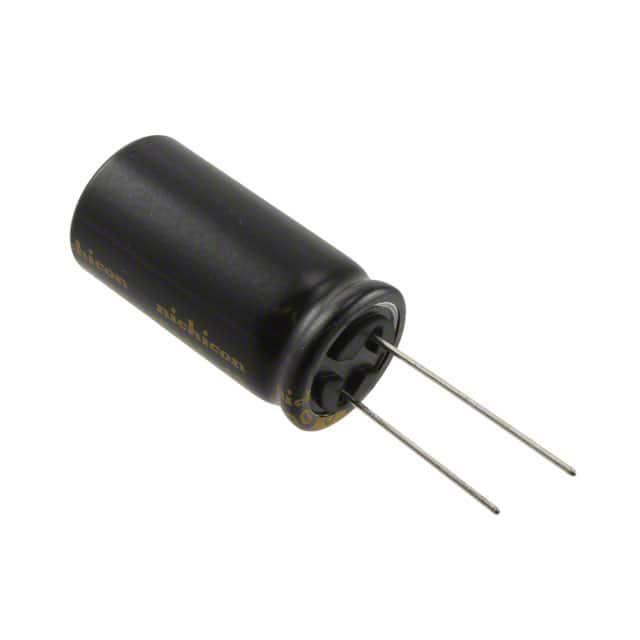

UKW1H332MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3mF 50V ±20% 2000h@ 85°C 2.36A@ 120Hz,2.714A@ 10kHz 通孔安装 18mm*35.5mm*35.5mm
供应商型号: UA-UKW1H332MHD
供应商: 海外现货
标准整包数: 50
NICHICON 铝电解电容 UKW1H332MHD

UKW1H332MHD概述

    高品质音频电子元器件——UKW标准电容器

    产品简介


    UKW标准电容器专为高品质音频设备设计,如DVD、MD等。这类电容器采用径向引脚式封装,具备卓越的音频性能和稳定的工作特性。该系列电容器主要适用于需要高音质和可靠性的音响系统中。

    技术参数


    - 温度范围: –40°C 至 +85°C
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 2.2µF 至 33000µF
    - 电容容差: ±20%
    - 泄漏电流:
    - 在1分钟内施加额定电压后,泄漏电流不超过0.03 CV 或者 4 µA(以较高者为准)
    - 在2分钟内施加额定电压后,泄漏电流不超过0.01 CV 或者 3 µA(以较高者为准)
    - 损耗角正切(tan δ):
    - 初始值时:6.3V – 0.28, 10V – 0.24, 16V – 0.20, 25V – 0.16, 35V – 0.14, 50V – 0.12, 63V – 0.10, 100V – 0.08
    - 低温稳定性: 额定电压下85°C 2000小时后恢复到20°C时的参数符合规范
    - 使用寿命: 储存条件下无负载85°C 1000小时后,经受JIS C 5101-4 第4.1条规定的电压处理,使用寿命特性符合规定
    - 端子标记: 金色彩色字母印制在黑色套筒上
    - 频率系数:
    - 50Hz – 0.75, 120Hz – 1.00, 300Hz – 1.35, 1kHz – 1.57, 10kHz以上 – 2.00

    产品特点和优势


    UKW标准电容器具有以下显著特点:
    - 高音质: 使用新型电解液实现音质和谐平衡,特别适合于AV设备。
    - 宽泛的应用范围: 支持6.3V至100V的额定电压,适用性强。
    - 长寿命: 严格测试确保其在极端环境下仍能保持性能。
    - 环保认证: 符合RoHS指令,确保符合欧盟环保标准。
    - 低泄漏电流: 减少能量损失,提升系统效率。

    应用案例和使用建议


    根据手册中的描述,该电容器常用于AV设备如DVD、MD等。为了最大化其性能,建议:
    - 在高频率应用中选择低tan δ的产品以减少信号损耗。
    - 确保在安装过程中遵循正确的电路布局,以避免不必要的信号干扰。

    兼容性和支持


    - 兼容性: UKW标准电容器可以轻松与市场上大多数音响设备兼容。
    - 技术支持: 厂商提供全面的技术支持,包括产品规格查询、安装指导等。

    常见问题与解决方案


    1. 泄漏电流过高:
    - 解决方法: 检查安装电路是否存在短路或过压现象,必要时更换电容器。
    2. 使用寿命不足:
    - 解决方法: 确认工作环境是否符合规范,如超出温度范围或施加过高的电压,建议更换为符合规格要求的产品。
    3. 音质不佳:
    - 解决方法: 检查电容器是否在合适的频率范围内使用,确保安装正确,避免外部干扰。

    总结和推荐


    UKW标准电容器凭借其出色的性能和广泛的应用范围,成为高品质音频设备的理想选择。其在极端环境下的稳定表现和低泄漏电流特性使其在市场上具有较强的竞争力。综上所述,我们强烈推荐使用UKW标准电容器以确保系统音质和可靠性。
    本文对UKW标准电容器进行了详细的分析,涵盖了产品的基本介绍、技术参数、特点优势、应用案例、兼容性、常见问题及其解决方案等方面。希望通过本篇文章,读者能够对该产品有一个全面的认识,并在实际应用中发挥其最大效能。

UKW1H332MHD参数

参数
电容值 3.3mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.36A@ 120Hz,2.714A@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 18mm*35.5mm*35.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UKW1H332MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKW1H332MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKW1H332MHD UKW1H332MHD数据手册

UKW1H332MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.8038 ¥ 6.7354
350+ $ 0.7563 ¥ 6.3374
850+ $ 0.6913 ¥ 5.7927
库存: 1000
起订量: 250 增量: 50
交货地:
最小起订量为:250
合计: ¥ 1683.85
