UPS1J102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 63V ±20% 3000h@ 105°C 1.201A@ 120Hz,1.38A@ 100 kHz 通孔安装 16mm*31.5mm*33.5mm
供应商型号: 8813078
供应商: 海外现货
标准整包数: 1

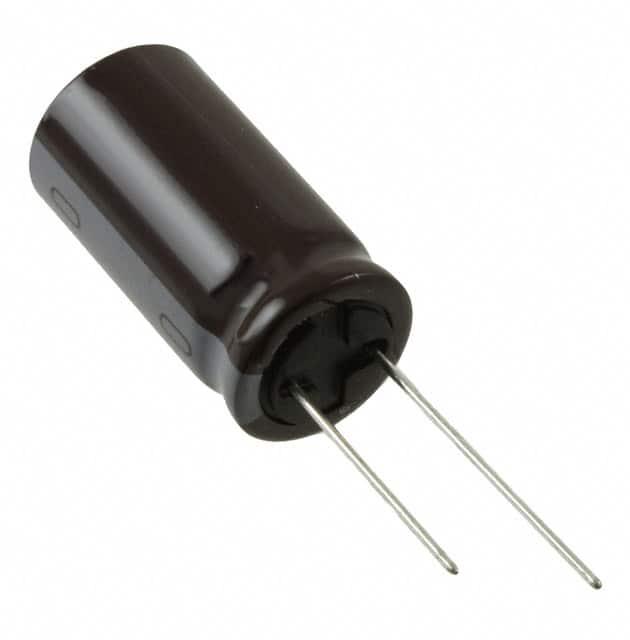

NICHICON 铝电解电容 UPS1J102MHD

UPS1J102MHD概述

    # 铝电解电容器:UPS系列技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力电子系统中的电子元器件,具有高容值、低阻抗等特点。UPS系列产品特别适用于开关电源,如笔记本电脑、通信设备、服务器及工业控制系统等。这些电容器不仅具有出色的耐高温性能,还符合RoHS指令(2011/65/EU, (EU)2015/863),环保且安全可靠。

    技术参数


    基本参数
    - 温度范围: –55°C 至 +105°C (6.3至100V), –40°C 至 +105°C (160至400V), –25°C 至 +105°C (450V)
    - 额定电压范围: 6.3V 至 450V
    - 额定容值范围: 0.47μF 至 15000μF
    - 容值精度: ±20% @ 120Hz, 20°C
    性能参数
    - 漏电流: 应用额定电压后,在20°C下漏电流不大于0.03CV或4μA(取大者)
    - 损耗角正切 (tan δ): 见下表
    | 额定电压(V) | tan δ(MAX) |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    - 宽温范围: –55°C 至 +105°C,确保在极端环境下的稳定性能。
    - 低阻抗: 特别适合用于需要高效率的开关电源。
    - 小型化设计: 径向引脚类型,尺寸紧凑,易于安装和空间利用。
    - 环保合规: 符合RoHS指令,绿色环保。
    - 高性能: 经过长时间高温存储和电压处理后,仍能满足规定的性能指标。

    应用案例和使用建议


    应用案例
    - 开关电源: UPS电容器被广泛应用于笔记本电脑的开关电源,确保在电源波动时的稳定性。
    - 通信设备: 在通信基站的电源系统中,UPS电容器帮助过滤高频干扰,提高系统的可靠性。
    - 服务器: 在服务器电源供应中,UPS电容器确保电源的平滑输出,减少纹波。
    使用建议
    - 安装位置: 尽量靠近负载,以减少线路电感的影响。
    - 散热设计: 虽然电容器具有宽温范围,但在高温环境下建议增加散热措施,避免过热导致性能下降。
    - 并联使用: 在某些应用中,可以考虑将多个电容器并联使用,以进一步降低阻抗,提高稳定性。

    兼容性和支持


    - 兼容性: 与大多数标准电路板设计兼容,特别是在电源电路中。若需特殊定制,请咨询供应商。
    - 支持和维护: 提供详细的技术手册和应用指南,确保用户能够正确使用和维护。如有问题,可通过技术支持热线获得帮助。

    常见问题与解决方案


    1. 问题: 安装后电容器出现漏电流异常。
    - 解决方案: 检查电容器的安装方向是否正确,确认无短路现象,并检查电源电压是否在额定范围内。
    2. 问题: 高温环境下电容器容量衰减严重。
    - 解决方案: 确认使用环境温度不超过额定范围,并考虑使用额外的散热措施。
    3. 问题: 电容器在电路中无法达到预期的纹波抑制效果。
    - 解决方案: 检查电容器的连接线是否有较大的电感,考虑使用更高频率特性的电容器或增加滤波电感。

    总结和推荐


    UPS电容器凭借其出色的性能和广泛的适用性,在众多电力电子系统中得到了广泛应用。其宽温度范围、小体积、低阻抗以及环保特性使其在市场上具备很高的竞争力。根据上述技术参数和应用案例分析,我们强烈推荐在开关电源和其他类似应用场景中使用UPS电容器。无论是从产品性能还是应用需求来看,UPS电容器都是一个理想的选择。

UPS1J102MHD参数

参数
电容值 1mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.201A@ 120Hz,1.38A@ 100 kHz
长*宽*高 16mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS1J102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1J102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1J102MHD UPS1J102MHD数据手册

UPS1J102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
