首页  >  产品百科  >  UPW2E010MED1TD

UPW2E010MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 250V ±20% 2000h@ 105°C 17mA@ 120Hz,27.2mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: UA-UPW2E010MED1TD
供应商: 海外现货
标准整包数: 2000

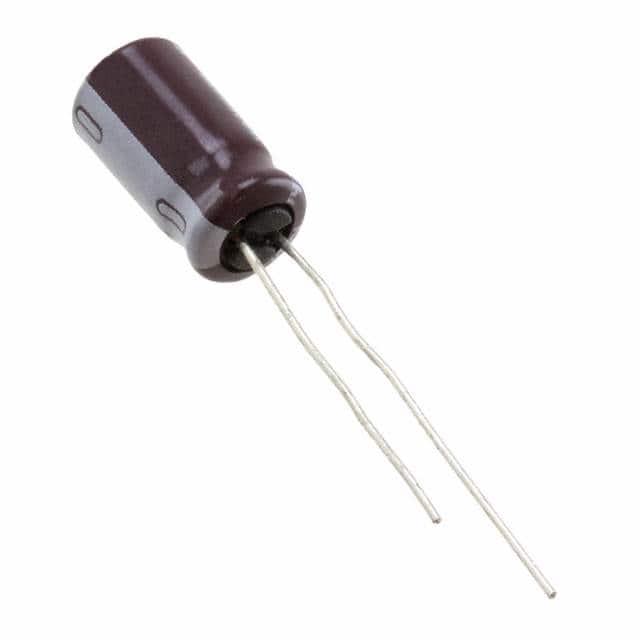

NICHICON 铝电解电容 UPW2E010MED1TD

UPW2E010MED1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于各种电路设计中的电子元件。这类电容器因其较大的容量和相对较低的成本,在开关电源、通信设备及音频系统等领域得到了广泛应用。本手册所描述的产品系列——UPW系列铝电解电容器,提供了从小型到大容量的各种规格,以满足不同场合的需求。

    技术参数


    - 额定电压范围:6.3V至450V。
    - 额定容量范围:0.47µF至15000µF。
    - 容差:±20%。
    - 工作温度范围:根据不同的电压等级,温度范围从-55°C至+105°C不等。
    - 阻抗特性:频率为120Hz时,阻抗值随温度变化而变化。
    - 损耗角正切(tan δ):最大值范围从0.08至0.25不等。
    - 耐久性:承受高达8000小时的工作时间。

    产品特点和优势


    UPW系列铝电解电容器具有小型化和低阻抗的特点,相比同类产品UPM系列,具备更低的阻抗和更高的可靠性。它们可以在高温环境下稳定工作,符合RoHS标准,并且符合AEC-Q200规范。这些电容器在承受高频率波动电流的能力方面表现出色,适用于电源转换器和其他需要频繁充放电的应用场合。

    应用案例和使用建议


    UPW系列电容器可广泛应用于开关电源供应器、电池管理系统、音频放大器、照明控制系统等场合。为了确保最佳效果,建议在设计电路时考虑其容差和阻抗特性,避免过载情况的发生。同时,在高负载条件下运行时,应定期检查电容器的状态以确保长期稳定运行。

    兼容性和支持


    UPW系列电容器支持多种安装方式,包括径向引脚型(Radial Lead Type)。对于某些特定型号的产品,可能还需要额外的配件如垫片或固定装置。生产厂家提供全面的技术支持服务,包括产品选型指导、安装和故障排查指南等。

    常见问题与解决方案


    - 问题1:电容器发热异常?
    - 解决方案:检查电路是否处于过压状态,必要时更换合适的额定电压等级的产品。
    - 问题2:电容器寿命短?
    - 解决方案:检查是否存在过高的纹波电流,适当降低电流负荷,增加冷却措施。
    - 问题3:电容器容量下降?
    - 解决方案:检查周围环境是否过于潮湿或温度过高,改善散热条件或采取防潮措施。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其优异的性能和广泛的适用范围,成为众多工程设计中的优选元件。特别是在要求高性能和高可靠性的应用场景中,UPW系列电容器展现出卓越的表现。我们强烈推荐在设计过程中选择这些电容器,以确保系统的整体稳定性和效率。

UPW2E010MED1TD参数

参数
电容值 1μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 17mA@ 120Hz,27.2mA@ 10kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW2E010MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2E010MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2E010MED1TD UPW2E010MED1TD数据手册

UPW2E010MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
