UKL1C222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 16V ±20% 2000h@ 85°C 1.3A@ 120Hz,1.95A@ 10kHz 通孔安装 26.5mm(高度)
供应商型号: 493-16850-ND
供应商: Digi-Key
标准整包数: 1

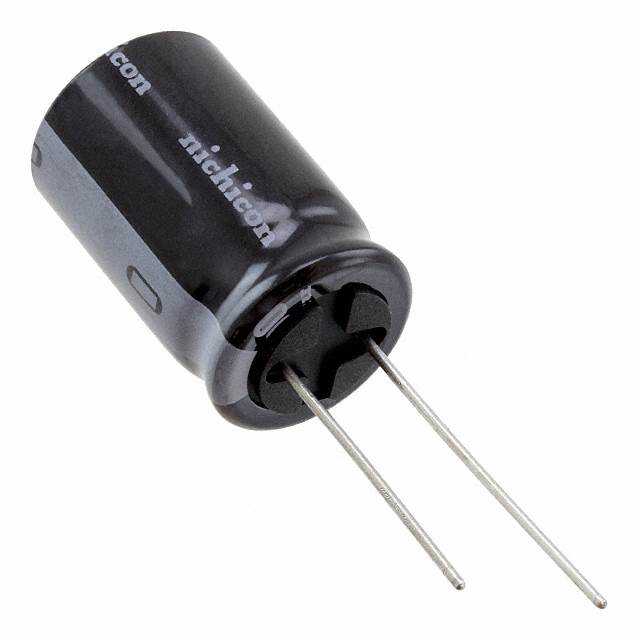

NICHICON 铝电解电容 UKL1C222MHD

UKL1C222MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UKL Low Leakage Current 技术手册概述

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UKL 系列是一款标准低漏电流电容器,广泛应用于需要高可靠性的场合,如电源管理、音频系统和工业控制等。该系列产品符合RoHS指令(2011/65/EU, EU 2015/863),确保其环保安全。

    技术参数


    - 温度范围: -40°C 至 +85°C(部分型号可达到 -40°C 至 +105°C)
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 1.5μF 至 10000μF
    - 电容容差: ±20% (M), ±10% (K)
    - 漏电流: 1分钟后,对于尺寸10x12.5及以下,或2分钟后,对于尺寸10x16及以上,最大漏电流为0.002CV 或 0.2 μA,取两者较大值。
    - 损耗角正切 (tan δ): 额定电压下,初始值的±15%以内(6.3V:±20%)
    - 耐久性: 在85°C下施加额定电压2000小时后,或在105°C下施加额定电压1000小时后,电容器恢复到20°C时,仍满足上述规格。

    产品特点和优势


    1. 低漏电流: 显著降低功耗,提高系统效率。
    2. 宽温度范围: 适用于各种恶劣环境条件。
    3. 高可靠性: 符合RoHS标准,确保产品安全性。
    4. 多种容量选择: 满足不同应用场景需求。

    应用案例和使用建议


    - 电源管理: 在开关电源中作为滤波电容,减少电压波动。
    - 音频系统: 用于高频旁路和耦合,提升音质表现。
    - 工业控制: 在变频器和其他控制系统中稳定电压。

    使用建议:
    - 确保安装环境温度不超过电容器的额定范围。
    - 定期检查电容器的漏电流和阻抗,以确保其正常运行。
    - 在高湿度环境中,考虑添加防护措施,避免电解液蒸发。

    兼容性和支持


    - 兼容性: 与主流电路板设计兼容。
    - 技术支持: 厂商提供详尽的技术文档和在线支持。

    常见问题与解决方案


    1. 问题: 电容器过热。
    - 解决方案: 确认是否超过额定电压和温度范围,调整负载或更换更高规格的电容器。

    2. 问题: 泄漏电流异常增加。
    - 解决方案: 检查电路是否有短路现象,清洁引脚并重新安装电容器。

    总结和推荐


    UKL系列铝电解电容器以其低漏电流、高可靠性和宽温度范围等特点,在多个应用领域表现出色。其广泛的应用案例和丰富的规格选择使其成为电源管理和控制系统中不可或缺的元件。强烈推荐给需要高性能电容器的应用场景。
    通过以上分析,UKL系列铝电解电容器在技术参数和应用性能方面均表现出色,是一款值得信赖的产品。

UKL1C222MHD参数

参数
电容值 2.2mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.3A@ 120Hz,1.95A@ 10kHz
长*宽*高 26.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UKL1C222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1C222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1C222MHD UKL1C222MHD数据手册

UKL1C222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
