UVZ1J102MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 63V ±20% 2000h@ 105°C 1.0695A@ 10 kHz,930mA@ 120Hz 通孔安装 16mm*25mm*27mm
供应商型号: 1822699
供应商: element14
标准整包数: 1

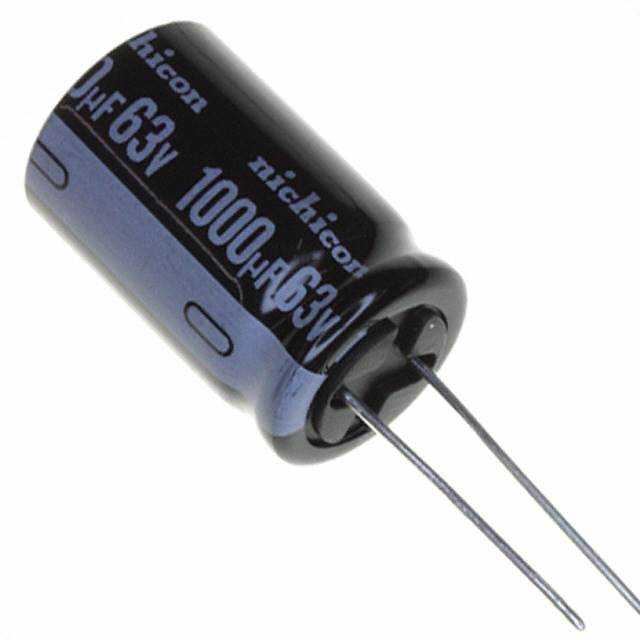

NICHICON 铝电解电容 UVZ1J102MHD1TN

UVZ1J102MHD1TN概述

    铝电解电容器 - UVZ系列

    产品简介


    UVZ系列铝电解电容器属于宽温度范围的电容器,以其高纹波电流承载能力、高可靠性和高工作温度而著称。这些电容器适用于各种工业和消费电子应用,如电源滤波、耦合电路、旁路、积分电路等。UVZ系列电容器在性能和可靠性方面优于其他同尺寸电容器,特别适合在严苛环境中使用。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 6.3V至450V |
    | 标称容量 | 0.47μF至33000μF |
    | 容差 | ±20% @ 120Hz, 20°C |
    | 工作温度范围 | -55°C至+105°C (-40°C至+105°C @ 160V-450V) |
    | 泄漏电流 | CV ≤ 1000 : I ≤ 0.1CV + 40 µA |
    | CV > 1000 : I ≤ 0.04CV + 100 µA |
    | 损耗角正切(tan δ)最大值 | 随额定电压变化 |
    | 阻抗比(最大值) | 见具体规格表 |

    产品特点和优势


    1. 宽温度范围:适用于从-55°C到+105°C的工作温度,保证在极端环境下稳定运行。
    2. 高纹波电流承载能力:高可靠性设计使得这些电容器可以承受更高的纹波电流。
    3. 相同尺寸下的更高性能:与UVR系列相比,UVZ系列在相同尺寸下提供了更优异的性能表现。
    4. 环保标准:符合RoHS指令(2011/65/EU, (EU)2015/863),确保绿色生产。

    应用案例和使用建议


    1. 电源滤波:在开关电源中作为输出滤波电容器,提供稳定的直流输出。
    2. 耦合电路:用于信号耦合,在音频设备中保证良好的音频质量。
    3. 旁路:用于电路中去耦,提高电路的整体稳定性。
    使用建议:对于需要高频工作的电路,建议选择具有较低tan δ值的型号以减少能量损失;在高温环境下使用时,注意检查其工作温度范围。

    兼容性和支持


    这些电容器可与其他标准电子元件兼容,适用于广泛的电路设计。厂家提供详尽的技术支持文档和应用指南,包括尺寸代码和封装选项的信息。详细的配置指南请参阅产品手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常高 | 检查是否存在外部损坏或过度加热 |
    | 额定电压下工作时电容降低 | 确认所选型号是否适合特定应用环境 |
    | 尺寸代码不匹配 | 参考产品手册确认正确的尺寸代码 |

    总结和推荐


    UVZ系列铝电解电容器凭借其宽广的工作温度范围、高纹波电流承载能力和高性能表现,在众多应用场合中展现出色的稳定性和可靠性。这些电容器非常适合在恶劣环境下工作的工业和消费电子设备,强烈推荐使用。

UVZ1J102MHD1TN参数

参数
电容值 1mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.0695A@ 10 kHz,930mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UVZ1J102MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1J102MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1J102MHD1TN UVZ1J102MHD1TN数据手册

UVZ1J102MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.5362
10+ ¥ 7.9458
100+ ¥ 5.95
500+ ¥ 4.76
1000+ ¥ 4.46
2000+ ¥ 4.31
库存: 165
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.53
