UPW1V331MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 35V ±20% 3000h@ 105°C 646.75mA@ 120Hz,995mA@ 100kHz 通孔安装 8mm*20mm*20mm
供应商型号: UA-UPW1V331MPD6
供应商: 海外现货
标准整包数: 200

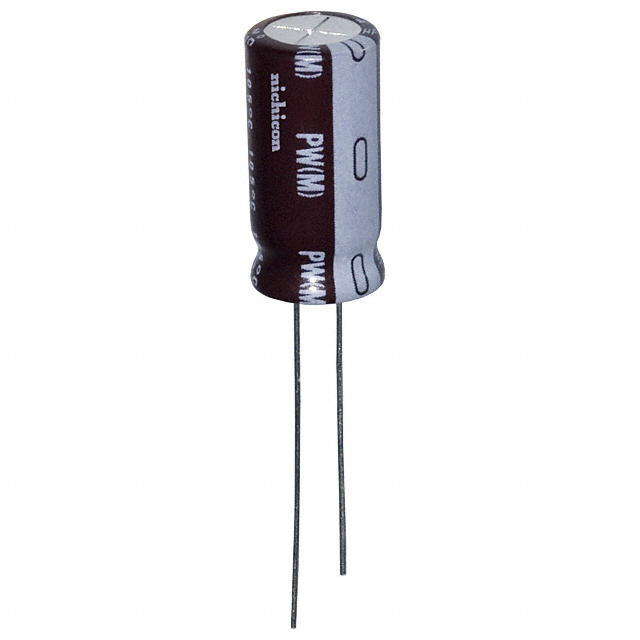

NICHICON 铝电解电容 UPW1V331MPD6

UPW1V331MPD6概述

    # 铝电解电容器(UPW系列)技术手册

    产品简介


    铝电解电容器是一种广泛应用于现代电子设备中的关键组件,其基本功能是存储电能并用于滤波、旁路和信号耦合等场合。本手册所描述的产品型号为CAT.8100H下的UPW系列,它属于径向引脚型电容器,具有小型化设计、低阻抗和高可靠性等特点,特别适合于开关电源系统中的应用。其主要特点包括较小的外壳尺寸、较低的阻抗值,以及优异的长期耐久性,能够承受2000至8000小时的工作负荷。此外,UPW系列遵循RoHS指令(2011/65/EU),并符合AEC-Q200标准,确保环保及高质量要求。

    技术参数


    | 参数类别 | 描述 |

    | 额定电压范围 | 6.3V至450V |
    | 容量范围 | 0.47μF至15000μF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 工作温度范围 | –55°C 至 +105°C |
    | 泄漏电流 | ≤ 0.03CV 或 4μA,取较大值 |
    | 损耗角正切值(tan δ) | 见下表 |
    tan δ最大值表
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | ... | ... |
    其他关键特性
    - 耐久性测试:经过1000小时105°C无负载存储后,在20°C条件下进行电压处理符合规定要求。
    - 阻抗频率系数:阻抗比随温度变化而有所不同,详见相关图表。

    产品特点和优势


    UPW系列电容器因其卓越的设计而具备多项显著优势:
    1. 小型化与高性能结合:相较于同类产品UPM,UPW拥有更小的外壳尺寸和更低的阻抗。
    2. 高可靠性:通过严格的质量控制流程,确保长时间稳定运行。
    3. 广泛的容量选择:依据JIS E12系列数值提供多样化容量选项。
    4. 环保认证:完全符合欧盟RoHS法规及AEC-Q200标准。
    应用案例与使用建议
    UPW系列电容器适用于多种电子设备,如通信设备、工业自动化控制系统、消费类电子产品等。在实际应用中,建议根据具体电路需求匹配合适的电容器规格以优化整体性能。例如,在高频滤波应用中,可以选择更高额定电压的型号;而对于需要大容量的应用,则推荐选用较大容量值的产品。
    兼容性与支持
    UPW系列电容器可与大多数标准接口设备良好兼容。制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等,以便用户更好地利用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度超出正常范围 | 确保工作环境温度处于指定范围内 |
    | 泄漏电流超标 | 检查连接线路是否存在短路现象 |
    总结与推荐
    综上所述,UPW系列铝电解电容器凭借其紧凑的设计、出色的电气性能以及广泛的适用范围,成为各类电子设备的理想选择。无论是在严苛的工作环境下还是普通应用场景中,它们均表现出色。因此,强烈推荐使用此系列产品来满足您的项目需求。

UPW1V331MPD6参数

参数
电容值 330μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 646.75mA@ 120Hz,995mA@ 100kHz
长*宽*高 8mm*20mm*20mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1V331MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V331MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V331MPD6 UPW1V331MPD6数据手册

UPW1V331MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0938 ¥ 0.7856
2600+ $ 0.09 ¥ 0.7542
7200+ $ 0.0818 ¥ 0.6851
库存: 11950
起订量: 2000 增量: 200
交货地:
最小起订量为:2000
合计: ¥ 1571.2
直接购买
加入购物车
