UPW1E682MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8mF 25V ±20% 8000h@ 105°C 3.23A@ 120Hz,3.8A@ 100 kHz 通孔安装 18mm*40mm*40mm
供应商型号: 647-UPW1E682MHD
供应商: Mouser
标准整包数: 1

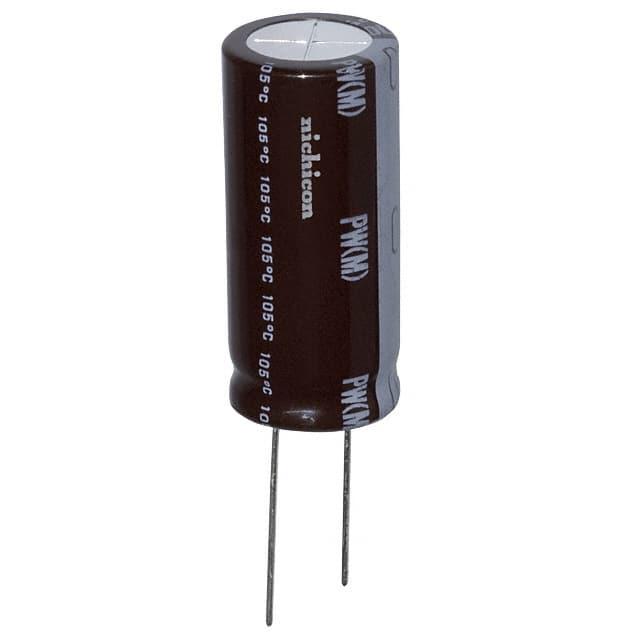

NICHICON 铝电解电容 UPW1E682MHD

UPW1E682MHD概述

    铝电解电容器:UPW 系列

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键组件,特别是在电源供应器和高频电路中。本篇将介绍一款名为 UPW 的铝电解电容器系列,其具备小尺寸、低阻抗、高可靠性等特点。这些特性使其非常适合于现代高效能要求的设备中,如开关电源供应器等。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47μF 至 15000μF
    - 容差:±20%
    - 漏电流:≤0.03CV 或 4μA(以较大者为准)
    - 损耗角正切(tan δ)最大值:在不同额定电压下有所不同
    - 存储寿命:施加无负载条件下在105°C储存1000小时后仍符合耐久性标准
    - 耐温范围:-55°C 至 +105°C(6.3V至100V),-40°C 至 +105°C(160V至450V),-25°C 至 +105°C(450V)

    产品特点和优势


    1. 尺寸更小,阻抗更低:与UPM相比,UPW系列拥有更小的封装尺寸和更低的阻抗。
    2. 高可靠性和长寿命:该系列产品能够承受2000至8000小时的工作时间,具有良好的可靠性和较长的使用寿命。
    3. 符合RoHS指令及AEC-Q200标准:确保符合国际环保标准并具备汽车级质量认证。
    4. 宽泛的容量范围:根据JIS E12系列数值进行分类,提供广泛的电容量选择。

    应用案例和使用建议


    - 开关电源供应器:由于具备小尺寸和低阻抗,UPW系列铝电解电容器非常适合用于开关电源供应器中,有助于提升系统的整体效率和稳定性。
    - 使用建议:在实际应用中,应注意不要超过产品的额定电压和纹波电流,以保证长期稳定运行。同时,在高温环境下工作时,需特别注意散热措施。

    兼容性和支持


    - UPW系列电容器在结构上采用了通用型设计,易于与其他同类产品互换,且与现有大多数电路板兼容。
    - 厂商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:在高湿度环境中使用时,发现漏电流增大。
    - 解决方案:检查安装环境是否过于潮湿,必要时可采取密封措施。
    - 问题2:长时间工作后电容值下降。
    - 解决方案:确保工作电压不超过额定值,并定期进行测试,及时更换老化的电容器。

    总结和推荐


    UPW系列铝电解电容器凭借其优越的性能指标、广泛应用的兼容性以及长期的可靠性,在众多应用场景中展现出色的表现。因此,对于寻求高效能、长寿命电容器解决方案的应用场合,强烈推荐选用UPW系列铝电解电容器。

UPW1E682MHD参数

参数
电容值 6.8mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 3.23A@ 120Hz,3.8A@ 100 kHz
工作寿命 8000h@ 105°C
长*宽*高 18mm*40mm*40mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPW1E682MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1E682MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1E682MHD UPW1E682MHD数据手册

UPW1E682MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.002 ¥ 33.8169
10+ $ 2.8175 ¥ 22.7727
50+ $ 2.3652 ¥ 19.9859
100+ $ 2.0196 ¥ 17.0656
200+ $ 1.674 ¥ 14.1453
600+ $ 1.512 ¥ 12.7764
1000+ $ 1.407 ¥ 11.8892
2600+ $ 1.302 ¥ 11.0019
5000+ $ 1.239 ¥ 10.4696
库存: 187
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.81
直接购买
加入购物车
