GYB1V151MCW1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 35V ±20% 27mΩ 10000h@ 105°C 2.3A@ 100kHz,345mA@ 120Hz 贴片安装 8.3mm*8.3mm*11mm
供应商型号: 647-GYB1V151MCW1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 GYB1V151MCW1GS

GYB1V151MCW1GS概述

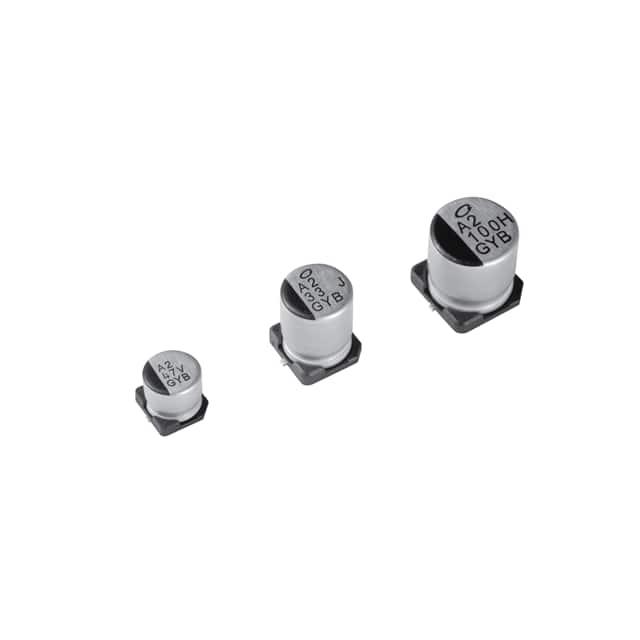

    # 导电聚合物混合铝电解电容器(GYB系列)

    产品简介


    导电聚合物混合铝电解电容器(GYB系列)是一种高性能的电子元器件,广泛应用于各种电子产品中。这种电容器以其高可靠性、低ESR(等效串联电阻)和高纹波电流能力而著称。它具有较长的使用寿命,在105°C下可工作10000小时。此外,该产品符合RoHS指令(2011/65/EU, (EU)2015/863)和AEC-Q200标准。

    技术参数


    基本规格
    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:25V 至 63V
    - 额定电容范围:10µF 至 330µF
    - 电容公差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压2分钟后,漏电流不超过0.01CV (µA)
    主要性能特性
    - 最大tanδ(损耗角正切值):在不同的额定电压下,最大tanδ值分别为:
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.08
    - 阻抗变化:在不同温度下的最大阻抗比例如下:
    - Z-25°C / Z+20°C:2
    - Z-55°C / Z+20°C:2.5(100kHz)
    - 耐热焊接:电容器在保持250°C热板上30秒后,移除并恢复至20°C时,需满足特性要求。
    - 耐久性:当电容器在105°C下施加直流偏置及额定纹波电流10000小时后,峰值电压不应超过额定电压。
    尺寸与型号
    - 尺寸代码:如`GYB1E560MCQ1GS`代表:
    - 额定电压:25V
    - 额定电容:56µF
    - 案例尺寸:6.3×5.8mm
    - tanδ:0.14
    - 泄漏电流:14µA
    - 最大ESR:50mΩ(20°C/100kHz)
    - 额定纹波电流:1300mArms(105°C/100kHz)

    产品特点和优势


    1. 高可靠性:通过长时间高温和湿度测试,保证长期稳定性能。
    2. 低ESR:能够有效降低功耗和热耗散,提升系统效率。
    3. 高纹波电流能力:适用于需要处理高频率波动的应用场合。
    4. 长寿命:在105°C条件下使用寿命长达10000小时,减少维护成本。
    5. 符合国际环保标准:RoHS和AEC-Q200认证,确保产品安全可靠。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于电源管理电路中,提高系统的稳定性。
    - 通信设备:用于电源滤波,减少电磁干扰。
    - 汽车电子:用于汽车引擎控制系统,提高可靠性和安全性。
    使用建议
    - 在选择电容器时,建议根据具体应用的电压、温度和电容需求来匹配相应型号。
    - 安装时应确保良好的散热条件,避免长时间高温导致性能下降。
    - 定期检查电容器的工作状态,及时更换损坏的电容器以保障系统正常运行。

    兼容性和支持


    该电容器与其他常见的电子元器件和设备具有良好的兼容性,可以方便地集成到现有的电路设计中。制造商提供详尽的技术支持和售后服务,如有任何问题或需要更多详细信息,可联系制造商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值随时间漂移 | 确认是否在合适的温度范围内使用,超出推荐范围可能会影响电容值稳定性。 |
    | 高温环境下漏电流增加 | 检查是否超过了电容器的最高工作温度,考虑使用更高温度等级的产品。 |
    | 系统稳定性不足 | 确认电容器的额定纹波电流是否足够应对负载波动,必要时更换更大容量的电容器。 |

    总结和推荐


    综上所述,导电聚合物混合铝电解电容器(GYB系列)具有高可靠性、低ESR和高纹波电流能力等显著优点。其广泛的温度适应性和长寿命使其成为许多应用的理想选择。强烈推荐用于工业控制、通信和汽车电子等领域,以提高系统的整体性能和可靠性。

GYB1V151MCW1GS参数

参数
电容值 150μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 27mΩ
纹波电流 2.3A@ 100kHz,345mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 8.3mm*8.3mm*11mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GYB1V151MCW1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYB1V151MCW1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYB1V151MCW1GS GYB1V151MCW1GS数据手册

GYB1V151MCW1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 0.8913 ¥ 7.5311
100+ $ 0.7722 ¥ 6.5251
500+ $ 0.634 ¥ 5.357
1000+ $ 0.5659 ¥ 4.782
2500+ $ 0.5033 ¥ 4.2527
5000+ $ 0.4883 ¥ 4.1257
10000+ $ 0.4767 ¥ 4.0281
库存: 2859
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
