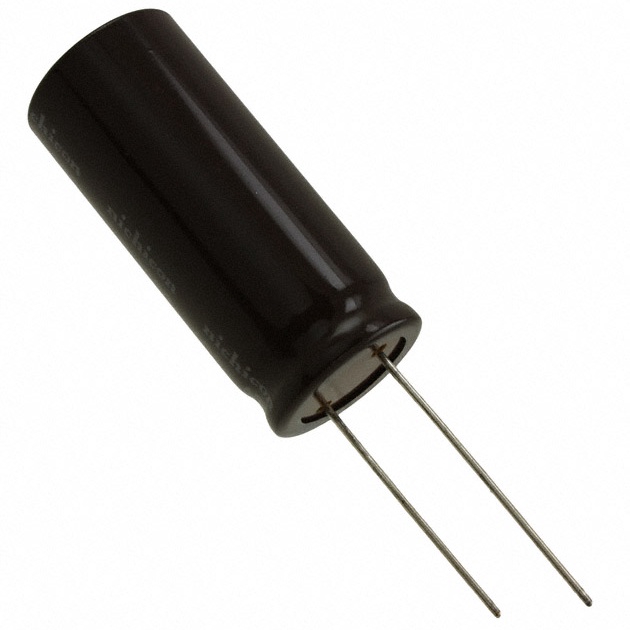

UPS2G101MRD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 400V ±20% 3000h@ 105°C 350mA@ 120Hz 通孔安装 22mm*50mm*52mm
供应商型号: N-UPS2G101MRD
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UPS2G101MRD

UPS2G101MRD概述

    铝电解电容器:UPS和UPJ系列

    产品简介


    铝电解电容器是广泛应用于开关电源、电信设备和工业控制领域的基本电子元器件之一。本文介绍的是UPS和UPJ系列铝电解电容器,它们具有小型化、低阻抗的特点,并且适用于各种宽温度范围的应用场景。这两款电容器符合RoHS指令(2011/65/EU, (EU)2015/863),确保了其环保属性和可靠性。

    技术参数


    | 参数 | 值 |

    | 类别温度范围 | -55到+105°C (6.3至100V),-40到+105°C (160至450V),-25到+105°C (450V) |
    | 额定电压范围 | 6.3至450V |
    | 额定电容范围 | 0.47至15000µF |
    | 电容公差 | ±20% |
    | 泄漏电流 | ≤0.03CV 或 4µA (20°C) |
    | 损耗角正切(tan δ) | 见图表 |
    | 低温稳定性 | 额定电压下的损耗角不超过0.24 |
    | 使用寿命 | 经过1000小时无负载储存后,额定电压下的电容变化不超过±20% |
    | 保质期 | 长期存储后仍保持良好的性能 |
    | 引脚配置 | 径向引脚型 |

    产品特点和优势


    1. 小型化设计:适合空间受限的设计环境。
    2. 低阻抗:有效降低电路中的寄生电阻,提高整体效率。
    3. 宽温范围:能够在极端温度条件下稳定运行。
    4. 环保材料:符合RoHS标准,满足绿色制造要求。
    5. 高可靠性:经过严格的测试和验证,保证长期稳定的性能。

    应用案例和使用建议


    UPS和UPJ系列电容器适用于各类高频开关电源、通信设备及工业自动化控制系统。例如,在数据中心的不间断电源系统中,这类电容器可以提供稳定可靠的电力储备。在实际应用中,需要注意以下几点:
    1. 在选择电容器时,应根据具体的工作条件(如工作电压、温度范围)进行匹配。
    2. 定期检查电容器的工作状态,确保其不会因长时间运行而劣化。
    3. 在高温环境下,应适当降低电容器的工作电压以延长其使用寿命。

    兼容性和支持


    这些电容器可以与大多数标准电路板组装工艺兼容,确保易于集成。供应商提供了详尽的技术文档和支持服务,包括安装指南、故障排除和维修服务,帮助用户在实际应用中解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现泄漏电流异常增大 | 检查电容器是否有物理损伤或污染;必要时更换。 |
    | 电容器在高温下性能不稳定 | 确保在规定的温度范围内使用;考虑使用耐高温型号。 |
    | 电容器表面出现明显鼓包或腐蚀现象 | 立即停止使用并更换新的电容器;检查是否受到过电压冲击。 |

    总结和推荐


    总的来说,UPS和UPJ系列铝电解电容器凭借其紧凑的尺寸、出色的电气性能和广泛的温度适应性,在众多应用场景中表现出色。对于需要在苛刻环境中工作的设备来说,这是一款非常理想的选择。强烈推荐在关键应用场合中使用此类电容器。

UPS2G101MRD参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 350mA@ 120Hz
长*宽*高 22mm*50mm*52mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS2G101MRD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS2G101MRD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS2G101MRD UPS2G101MRD数据手册

UPS2G101MRD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.9786 ¥ 25.3181
95+ $ 2.781 ¥ 23.6385
库存: 242
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 1012.72
