首页  >  产品百科  >  UCY2G101MHD

UCY2G101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 400V ±20% 12000h@ 105°C 1.7A@ 100kHz,850mA@ 120Hz 插件,D16xL35.5mm 通孔安装 16mm*35.5mm*37mm
供应商型号: 1580651
供应商: 海外现货
标准整包数: 1

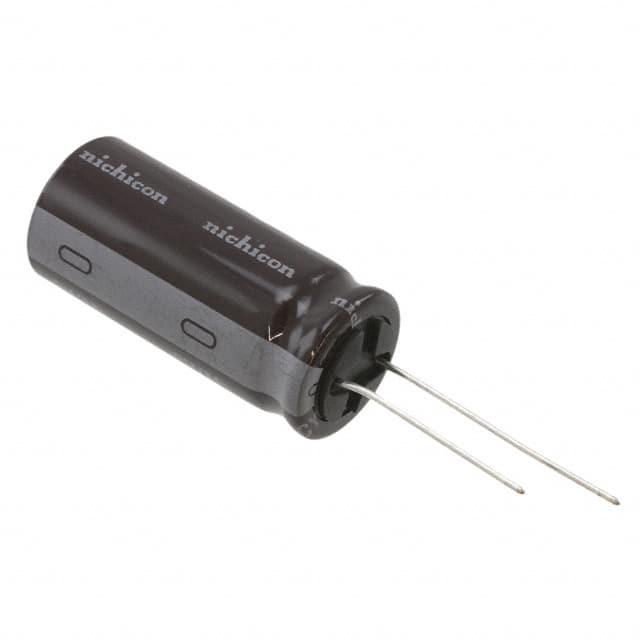

NICHICON 铝电解电容 UCY2G101MHD

UCY2G101MHD概述

    UCY 铝电解电容器

    产品简介


    UCY 系列铝电解电容器是小尺寸、高纹波电流、高可靠性的产品,适用于电源和镇流器的应用场景。这些电容器可以在+105°C 的环境下承受高达 10000 至 12000 小时的负载寿命。UCY 系列符合RoHS指令(2011/65/EU 和 (EU) 2015/863),并且通过了AEC-Q200认证。这些电容器适用于多种电路设计,特别是那些需要高可靠性且需应对高纹波电流的应用场合。

    技术参数


    - 额定电压范围:160至500V
    - 额定电容范围:6.8至680µF
    - 电容容差:±20%
    - 泄漏电流:应用额定电压1分钟后,在20°C下,泄漏电流不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值为0.24(根据不同额定电压,具体数值见表格)
    - 低温稳定性:-40至+105°C(根据具体电压等级不同)
    - 耐久性:在无负载情况下,在105°C环境下储存1000小时后,按照JIS C 5101-4第4.1条进行电压处理,测得的数据应满足上述耐久特性规定。
    - 频率系数:额定纹波电流的频率系数(在120Hz时为1.00)
    - 外形尺寸:详见后页配置表

    产品特点和优势


    - 高纹波电流:能够承受高纹波电流,确保在各种复杂电力环境中稳定运行。
    - 长寿命:在+105°C条件下可达10000至12000小时的负载寿命,适合长期连续工作的需求。
    - 高可靠性:经过严格的高温耐久性测试,保证产品在恶劣环境下的可靠性和耐用性。
    - 环保合规:符合RoHS指令,对环境友好。
    - 认证标准:通过AEC-Q200认证,适合汽车和工业应用。

    应用案例和使用建议


    - 电源设计:由于其高纹波电流能力,非常适合应用于开关电源、DC-DC转换器等电源设计中。
    - 镇流器:适用于各种照明设备的镇流器中,提高系统的稳定性和可靠性。
    - 使用建议:
    - 在高电流应用中,注意选择合适的电容器以避免过热。
    - 对于需要频繁启动的系统,应考虑增加额外的冷却措施。


    兼容性和支持


    - 兼容性:该产品适用于大多数现代电路板和设备,尤其是在需要高可靠性和大电流容量的应用中。
    - 支持:请咨询厂家以获取更详细的配置和技术支持信息。如需了解特定产品的详细规格,可参阅技术手册第20至22页。

    常见问题与解决方案


    - 问题1:纹波电流超过额定值导致电容器发热
    - 解决方法:选择更高额定电流的电容器,或者增加散热措施。
    - 问题2:电容器老化导致性能下降
    - 解决方法:定期检查电容器的状态,并按需更换。

    总结和推荐


    UCY系列铝电解电容器是一款专为高可靠性应用设计的产品,具有出色的高纹波电流能力和长寿命,特别适用于电源和镇流器等领域。通过其环保合规性和严格的认证标准,这些电容器不仅满足当前的需求,还为未来的设计提供了可靠的基础。如果您正在寻找一款适用于严苛环境且具有良好稳定性的电容器,我们强烈推荐UCY系列铝电解电容器。

UCY2G101MHD参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.7A@ 100kHz,850mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 16mm*35.5mm*37mm
通用封装 插件,D16xL35.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UCY2G101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G101MHD UCY2G101MHD数据手册

UCY2G101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.7638
10+ ¥ 19.0036
25+ ¥ 18.2435
50+ ¥ 17.0273
100+ ¥ 16.7232
300+ ¥ 16.4191
1500+ ¥ 16.4191
3000+ ¥ 16.4191
库存: 1158
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.76
直接购买
加入购物车
