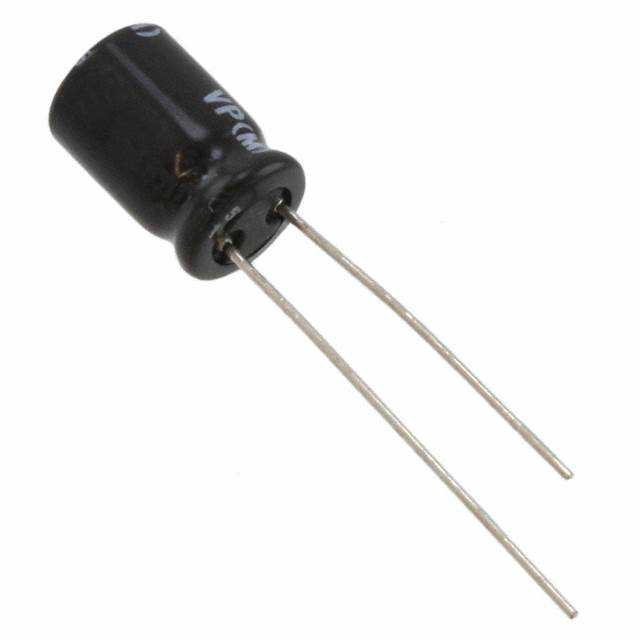

UVP1H220MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 2000h@ 85°C 178mA@ 10kHz,89mA@ 120Hz 通孔安装 11.5mm*11.5mm*13mm
供应商型号: 647-UVP1H220MPD1TD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UVP1H220MPD1TD

UVP1H220MPD1TD概述

    铝电解电容器 CAT.8100J 技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电子元件,广泛应用于各种电子设备中。CAT.8100J系列是标准双极型电容器,特别适用于娱乐电子产品。这些电容器采用无铅焊线和无铅聚对苯二甲酸乙二醇酯(PET)套筒,符合RoHS指令(2011/65/EU和EU 2015/863),具有高稳定性及长寿命的特点。

    技术参数


    以下是CAT.8100J系列的技术规格和性能参数:
    | 参数 | 规格 |

    | 电容范围 | 1 µF 至 6800 µF |
    | 额定电压范围 | 6.3 V 至 100 V |
    | 温度范围 | –40°C 至 +85°C |
    | 额定容量误差 | ± 20% @ 120 Hz, 20°C |
    | 损耗角正切 (tan δ) | ≤ 0.36 @ 85°C |
    | 泄漏电流 | ≤ 0.03CV 或 3 µA,以较大者为准 |
    | 最大纹波电流 | 6800 µF 时为 2600 mArms |
    | 工作频率 | 1 kHz 到 10 kHz |

    产品特点和优势


    1. 高性能:额定容量误差控制在±20%,损耗角正切(tan δ)值较低,确保了电容器的稳定性和可靠性。
    2. 环境友好:采用无铅材料,符合RoHS标准,更加环保。
    3. 广泛的应用:适用于各种娱乐电子产品,包括音响、电视和其他消费类电子产品。
    4. 高耐久性:能够在高温和低温环境下保持良好的性能。

    应用案例和使用建议


    CAT.8100J 系列铝电解电容器常用于以下应用:
    - 音频系统:滤波、耦合和旁路。
    - 电源供应:稳压电路中的储能和平滑滤波。
    - 家用电器:电视、音响系统等消费类电子设备中的辅助电源电路。
    使用建议:
    1. 在高频应用中,选择适合的工作频率以确保电容器的最大效率。
    2. 在低温环境中使用时,需要特别关注电容器的温度稳定性。
    3. 在高湿度环境中使用时,定期检查并确保密封良好。

    兼容性和支持


    - 兼容性:该系列产品适用于多种电路设计,可与其他标准电子元器件兼容。
    - 支持和维护:厂家提供详细的技术文档和专业的技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:电容器发热
    - 解决方案:检查电容器是否安装在散热良好的位置,并确保电路设计合理,避免过载。
    2. 问题:电容器漏电
    - 解决方案:确认电容器安装正确,检查焊接点是否牢固。若仍然有问题,考虑更换新的电容器。
    3. 问题:电容器失效
    - 解决方案:确认电容器是否超过其额定电压和温度限制,检查是否有外部因素导致损坏,如物理损伤或腐蚀。

    总结和推荐


    CAT.8100J系列铝电解电容器以其高稳定性、宽工作温度范围和环保特性,在娱乐电子产品领域表现出色。如果您需要一个可靠的电容器来增强您的电子产品性能,这款产品将是一个理想的选择。建议在购买前详细了解您的应用需求,并参考手册中的技术规格和应用案例,以做出最佳决策。

UVP1H220MPD1TD参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 178mA@ 10kHz,89mA@ 120Hz
长*宽*高 11.5mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UVP1H220MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVP1H220MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVP1H220MPD1TD UVP1H220MPD1TD数据手册

UVP1H220MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
