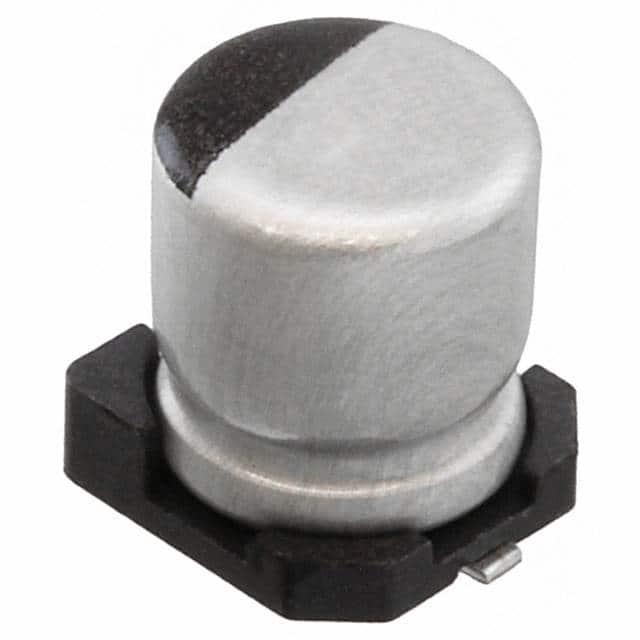

UWD1V220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 35V ±20% 2000h@ 105°C 150mA@ 100kHz,75mA@ 120Hz SMD 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: 2437344
供应商: 海外现货
标准整包数: 10
NICHICON 铝电解电容 UWD1V220MCL1GS

UWD1V220MCL1GS概述

    铝电解电容器 (ALUMINUM ELECTROLYTIC CAPACITORS A233)

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的电容器,主要利用铝作为阳极材料。它具有高容量和低阻抗的特点,适用于各种电源管理、滤波和储能的应用。ALUMINUM ELECTROLYTIC CAPACITORS A233系列的产品类型为芯片型,具备低阻抗、高温适应能力和表面贴装功能,适合于高密度电路板的设计。

    2. 技术参数


    - 额定电压范围:6.3V至50V
    - 额定容量范围:1µF至1500µF
    - 容差:±20%
    - 工作温度范围:-55°C至+105°C
    - 泄漏电流:应用额定电压2分钟后,泄漏电流不大于0.01 CV 或 3 µA(以较大者为准)
    - 耐热性:通过260°C峰值回流焊接测试
    - 耐压性:通过105°C下5000小时的耐压测试
    - 尺寸范围:直径(φD)×长度(L),具体尺寸参见附表

    3. 产品特点和优势


    - 低阻抗:特别设计用于低阻抗应用,适合高频信号处理。
    - 高温适应性:能在高达105°C的温度环境下稳定工作。
    - 高可靠性:经过长时间高温高压测试,确保在严苛条件下仍能可靠运行。
    - 表面贴装:便于自动贴片机安装,提高生产效率。

    4. 应用案例和使用建议


    - 电源管理:用于电源滤波和稳压,确保输出稳定。
    - 电信设备:适合电信设备中的高频信号处理和存储。
    - 汽车电子:可在高温环境下工作的铝电解电容器,非常适合汽车电子设备。
    - 使用建议:建议在选择电容器时考虑具体的工作温度和频率需求,以获得最佳性能。使用时应确保正确接线并遵循推荐的回流焊接条件。

    5. 兼容性和支持


    - 兼容性:ALUMINUM ELECTROLYTIC CAPACITORS A233系列产品与现有的大多数自动贴片机兼容,方便大规模生产。
    - 支持和服务:厂商提供详细的指南和专业技术支持,以帮助客户更好地使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题1:安装后发现电容器损坏。
    - 解决办法:检查焊接条件是否符合要求,确认是否有静电影响。
    - 问题2:长时间使用后电容器性能下降。
    - 解决办法:检查使用环境是否超出工作温度范围,建议定期检测电容器性能。
    - 问题3:产品存在泄露电流问题。
    - 解决办法:重新检测电容器是否符合标准,必要时更换新件。

    7. 总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS A233系列是一款高性能的铝电解电容器,具有高可靠性、低阻抗和高温适应能力,适用于多种应用场景。它的设计和制造过程严格遵循相关标准,可满足大部分电子设备的需求。因此,我们强烈推荐使用这一系列产品。
    这款产品在众多应用场景中表现出色,尤其适用于需要高稳定性、高效能和高温适应性的场合。对于那些寻求高品质电容器的制造商来说,ALUMINUM ELECTROLYTIC CAPACITORS A233系列无疑是一个非常优秀的选择。

UWD1V220MCL1GS参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA@ 100kHz,75mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1V220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1V220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1V220MCL1GS UWD1V220MCL1GS数据手册

UWD1V220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
