UHV1V470MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 5000h@ 105°C 144mA@ 120Hz,360mA@ 100kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: 493-15312-ND
供应商: Digi-Key
标准整包数: 1

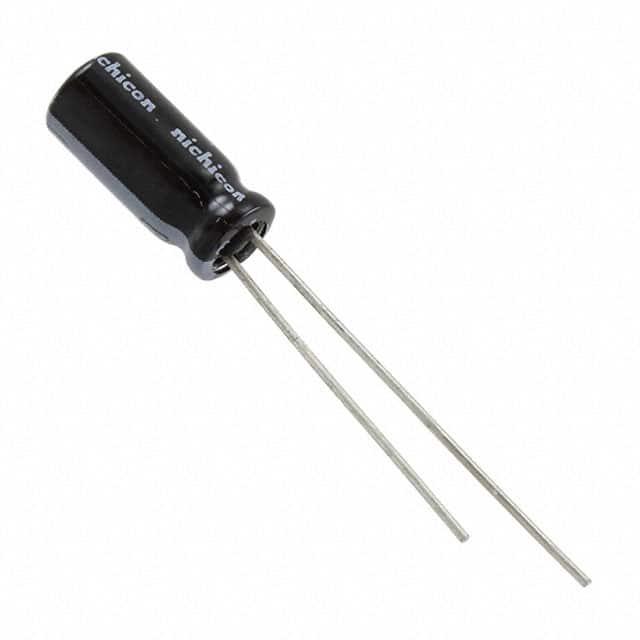

NICHICON 铝电解电容 UHV1V470MDD

UHV1V470MDD概述

    铝电解电容器:UHV高纹波低阻抗型

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的基本组件,具有多种规格和型号。其中,UHV高纹波低阻抗型铝电解电容器特别适用于要求高频工作环境的应用。这类电容器以其卓越的低阻抗性能和高纹波电流能力而著称,能够在高频条件下提供稳定可靠的电能供应。
    主要功能:
    - 低阻抗:在高频范围内的低阻抗性能使得这些电容器能够高效地过滤高频噪声。
    - 高纹波电流能力:允许通过更高的纹波电流而不发生故障。
    - 小型化设计:采用更小的封装尺寸,适用于空间受限的设计。
    - 符合RoHS指令:无铅设计,满足环保要求。
    应用领域:
    - 消费电子
    - 通信设备
    - 工业自动化
    - 汽车电子
    - 医疗设备

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3 V 至 35 V |
    | 额定容量范围 | 47 µF 至 8200 µF |
    | 温度范围 | –40°C 至 +105°C |
    | 容量公差 | ± 20% @ 120 Hz, 20°C |
    | 泄漏电流 | 应用额定电压2分钟后,泄漏电流不超过0.01CV或3 µA,以较大者为准 |
    | 损耗角正切(tan δ) | ≤ 0.05,对于>1000 µF的电容,每增加1000 µF,tan δ增加0.02 |
    | 阻抗比(ZT/Z20) | ≤ 2 |
    | 标记方式 | 白色字体打印在黑色套管上 |

    产品特点和优势


    UHV高纹波低阻抗型铝电解电容器的主要特点如下:
    - 低阻抗性能:即使在高频情况下,依然保持低阻抗,确保电源稳定性。
    - 高纹波电流处理能力:相较于传统铝电解电容器,UHV型号具备更强的纹波电流承受能力。
    - 小巧紧凑:采用更紧凑的尺寸设计,适合于现代紧凑型电路板设计。
    - 符合RoHS标准:无铅设计,环境友好。

    应用案例和使用建议


    在通信基站电源系统中,UHV铝电解电容器用于滤除高频噪声,保证系统的稳定运行。为了最大化其性能,在安装过程中应注意以下几点:
    - 确保电容器正确安装并可靠固定。
    - 选择合适的工作电压和容量以匹配具体应用场景。
    - 注意散热管理,避免过热导致损坏。

    兼容性和支持


    该系列产品可与大多数主流的电源管理系统兼容,提供了详细的用户手册和技术文档以供参考。制造商还提供了一定程度的技术支持和售后服务,包括产品咨询、故障排查等服务。

    常见问题与解决方案


    1. 问题:电容器发热严重?
    - 解决方案:检查是否选择了正确的额定电压和容量;确认散热措施是否到位。
    2. 问题:电容器出现爆裂声?
    - 解决方案:立即断电并更换损坏的电容器;查明原因可能是电容器过压或过流引起的。
    3. 问题:测量得到的电容值变化较大?
    - 解决方案:检查电容器是否已达到寿命极限;重新校准测量仪器。

    总结和推荐


    综上所述,UHV高纹波低阻抗型铝电解电容器凭借其优秀的性能参数、紧凑的设计及广泛的应用前景,成为现代电子产品不可或缺的一部分。无论是消费电子产品还是工业级应用,这类电容器均能提供可靠的电能供应。因此,强烈推荐使用该系列电容器以提升产品性能和可靠性。

UHV1V470MDD参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 144mA@ 120Hz,360mA@ 100kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV1V470MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1V470MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1V470MDD UHV1V470MDD数据手册

UHV1V470MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.345 ¥ 2.9153
10+ $ 0.199 ¥ 1.6811
50+ $ 0.1419 ¥ 1.1991
100+ $ 0.1169 ¥ 0.9874
500+ $ 0.0888 ¥ 0.7503
1000+ $ 0.0801 ¥ 0.6765
库存: 2066
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.91
