UFW1V222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 35V ±20% 2000h@ 85°C 1.8A@ 120Hz,2.07A@ 10 kHz 通孔安装 16mm*25mm*25mm
供应商型号: UFW1V222MHD
供应商: 国内现货
标准整包数: 1

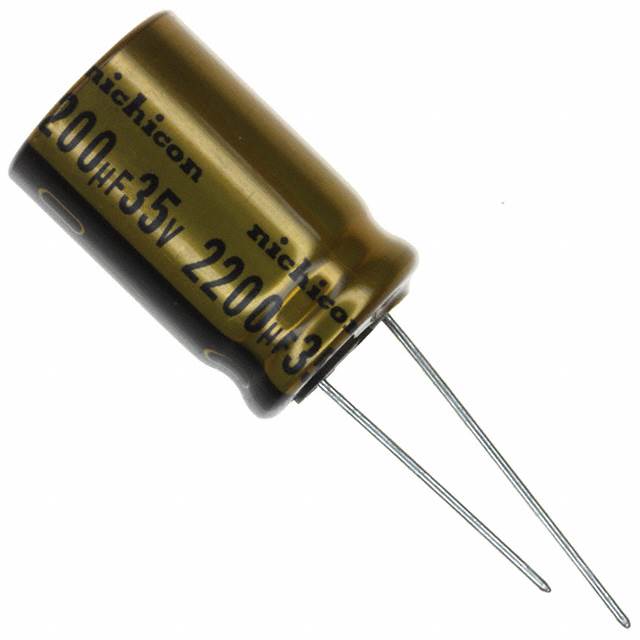

NICHICON 铝电解电容 UFW1V222MHD

UFW1V222MHD概述

    电子元器件产品技术手册:UFW系列铝电解电容器

    1. 产品简介


    UFW系列铝电解电容器是为音频设备设计的标准型产品。这些电容器适用于广泛的电子应用,如音响设备、家用电器和其他需要稳定电容值和高耐久性的场合。UFW系列的主要特点是采用径向引脚设计,使其易于安装和焊接。

    2. 技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压范围:6.3V至100V
    - 额定电容范围:2.2μF至33000μF
    - 电容容差:±20%
    - 泄漏电流:
    - 应用额定电压1分钟后,20°C时泄漏电流不超过0.03CV或4μA(以较高者为准)
    - 应用额定电压2分钟后,20°C时泄漏电流不超过0.01CV或3μA(以较高者为准)
    - 损耗角正切(tanδ)
    - 120Hz时,在20°C条件下,tanδ的最大值见下表
    - 低温稳定性:符合标准
    - 耐久性:在85°C条件下存储1000小时后,20°C条件下电压处理符合标准
    - 自放电:符合标准
    - RoHS合规:符合2011/65/EU指令

    3. 产品特点和优势


    UFW系列铝电解电容器的主要优势在于其广泛的额定电压和电容范围,适用于多种应用需求。其低泄漏电流和高耐温性确保了在各种极端条件下的稳定性和可靠性。此外,标记印刷清晰,方便识别和管理,增加了用户体验。

    4. 应用案例和使用建议


    - 音频设备:适合用于音频放大器和其他音频设备中,保证音质和稳定性。
    - 家电:在微波炉、洗衣机等家电中起到滤波和储能的作用。
    - 工业控制:适用于工业自动化系统中的电源管理和信号处理。
    使用建议:
    - 在选择电容器时,根据具体应用需求选择合适的额定电压和电容值。
    - 确保安装过程中引脚方向正确,避免短路风险。
    - 使用前请参考手册中的详细规格表,确保产品性能满足要求。

    5. 兼容性和支持


    UFW系列电容器与其他常见的电子元器件具有良好的兼容性,可广泛应用于各类电路板设计。制造商提供详尽的技术支持和维护服务,包括产品手册、在线帮助和技术咨询等。

    6. 常见问题与解决方案


    - 问题:电容器漏电流过大
    - 解决方案:检查是否超过额定电压,确保安装正确,避免过热情况。

    - 问题:电容值变化大
    - 解决方案:确认安装环境温度和电压是否符合标准,必要时更换新品。

    7. 总结和推荐


    综上所述,UFW系列铝电解电容器凭借其宽泛的规格范围、高稳定性和良好的兼容性,成为音频设备和工业应用的理想选择。考虑到其优异的产品质量和制造商提供的技术支持,我们强烈推荐使用此系列电容器。无论是新项目还是现有系统的升级,UFW系列都是值得信赖的选择。

UFW1V222MHD参数

参数
电容值 2.2mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.8A@ 120Hz,2.07A@ 10 kHz
长*宽*高 16mm*25mm*25mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFW1V222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW1V222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW1V222MHD UFW1V222MHD数据手册

UFW1V222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 4.4666
100+ ¥ 4.2412
1000+ ¥ 4.0943
库存: 172
起订量: 75 增量: 1
交货地:
最小起订量为:20
合计: ¥ 89.33
