UPS1H331MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 50V ±20% 2000h@ 105°C 575.1mA@ 120Hz,810mA@ 100kHz 通孔安装 10mm*20mm*22mm
供应商型号: 647-UPS1H331MPD1TD
供应商: Mouser
标准整包数: 1

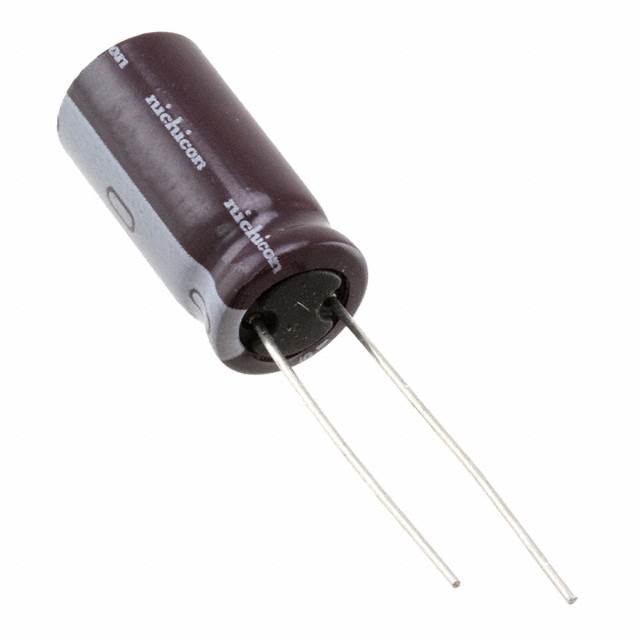

NICHICON 铝电解电容 UPS1H331MPD1TD

UPS1H331MPD1TD概述

    铝电解电容器 —— UPS系列

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的被动组件,主要用于滤波、平滑电压和储能。其中,UPS系列电容器是专门为开关电源设计的微型低阻抗铝电解电容器。其独特的设计使其能够在宽温度范围内保持稳定性能,适用于各种高要求的应用场景。此外,该系列产品还符合RoHS指令(2011/65/EU和(EU)2015/863),保证了环保要求。

    技术参数


    - 温度范围: –55至+105℃(6.3至100V),–40至+105℃(160至400V),–25至+105℃(450V)
    - 额定电压范围: 6.3至450V
    - 标称容量范围: 0.47至15000µF
    - 容差: ±20% @ 120Hz, 20℃
    - 漏电流: 1分钟内施加额定电压后,漏电流不超过0.03CV或4µA,取较大者
    - 损耗角正切 (tan δ): 见下表
    - 低温稳定性: 在低温条件下,电容器保持初始电容值的稳定性
    - 耐久性: 储存于无负载状态下1000小时,随后在20℃进行电压处理,符合规定条件
    - 引脚配置: 径向引脚型
    - 兼容性: 符合JIS C 5101-4标准
    | 额定电压 (V) | tan δ (最大值) |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    1. 低阻抗: 专为开关电源设计,具备极低阻抗,能够有效减少纹波电压。
    2. 宽温范围: 能够在极端环境下保持稳定性能,适用于广泛的工业和汽车应用。
    3. 环保认证: 符合RoHS指令,确保产品对环境友好。
    4. 可靠性: 经过严格测试和验证,具有出色的耐久性和寿命。

    应用案例和使用建议


    UPS系列电容器广泛应用于开关电源、变频器、通信设备、照明系统等领域。例如,在开关电源中,这些电容器可以显著提高电源转换效率并减少电磁干扰。
    使用建议:
    - 在高频应用中,选择具有较高tan δ的型号以降低热损耗。
    - 确保正确连接极性,并遵循制造商的安装指南,以避免短路和损坏。

    兼容性和支持


    该系列电容器具有较高的兼容性,可与多种电子设备无缝集成。制造商提供全面的技术支持,包括产品咨询、定制需求和售后维修服务。

    常见问题与解决方案


    1. 问题: 漏电流过高
    - 解决办法: 检查电路是否正确连接,确认额定电压是否符合规格。

    2. 问题: 电容值不稳定
    - 解决办法: 检查是否超出温度范围或长时间处于高温环境,确保操作环境符合规格要求。
    3. 问题: 产品寿命短
    - 解决办法: 检查负载条件和使用环境是否满足规范,适当减小额定电压以延长使用寿命。

    总结和推荐


    综上所述,铝电解电容器UPS系列具有卓越的性能和广泛的适用性。其低阻抗、宽温范围、高可靠性及环保特性使其成为市场上的一款优秀产品。我们强烈推荐使用此系列产品,尤其是在需要高性能电容器的应用中。

UPS1H331MPD1TD参数

参数
电容值 330μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 575.1mA@ 120Hz,810mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UPS1H331MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H331MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H331MPD1TD UPS1H331MPD1TD数据手册

UPS1H331MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.5865 ¥ 4.9559
50+ $ 0.4531 ¥ 3.8287
100+ $ 0.3927 ¥ 3.3183
500+ $ 0.3143 ¥ 2.6557
1000+ $ 0.2776 ¥ 2.3454
2000+ $ 0.256 ¥ 2.1629
5000+ $ 0.2473 ¥ 2.0899
10000+ $ 0.2237 ¥ 1.8898
库存: 802
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
