UZE1C4R7MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 16V ±20% 1000h@ 85°C 12mA@ 120Hz,18mA@ 10kHz 贴片安装 4.3mm*4.3mm*3.95mm
供应商型号:
供应商:
标准整包数: 0

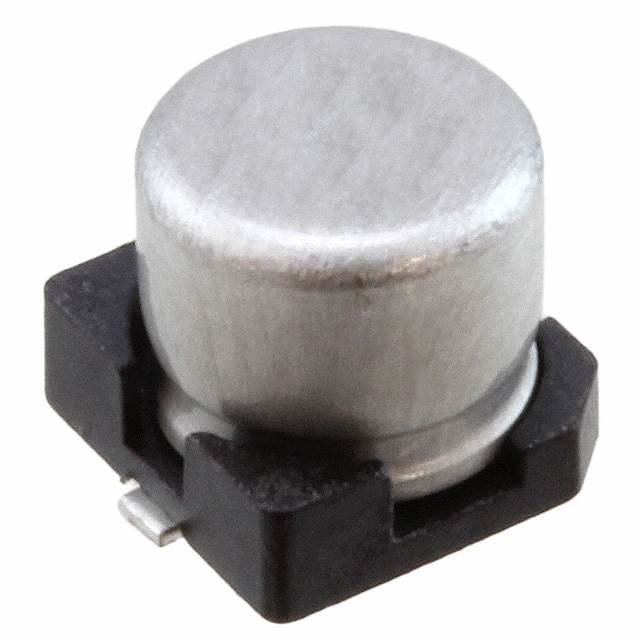

NICHICON 铝电解电容 UZE1C4R7MCL1GB

UZE1C4R7MCL1GB概述


    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件,尤其是在需要高容量和可靠性的场合。本文介绍的产品型号为CAT.8100D,属于ZE系列铝电解电容器,适用于表面贴装工艺,并具有优异的高温稳定性、低阻抗和出色的耐热性。

    技术参数


    | 参数 | 规格 |

    | 电容范围 | 0.1μF 至 47μF |
    | 额定电压范围 | 6.3V 至 50V |
    | 容量公差 | ±20% |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装尺寸 | φD:直径最大 3.95mm,高度最大 3.95mm |
    | 泄漏电流 | 应用额定电压 2 分钟后,泄漏电流不大于 0.05 CV 或 10 μA,以较高者为准 |
    | 损耗角正切(tan δ)| 120Hz 测试时,tan δ ≤ 0.30 (不同电压下略有不同) |

    产品特点和优势


    - 表面贴装设计:便于自动化装配和大批量生产,适合高密度电路板设计。
    - 宽温度范围:能够在极端环境下保持稳定性能,特别适合工业应用。
    - 高可靠性:通过严格的高低温测试和耐湿性测试,保证长时间使用寿命。
    - 低阻抗特性:能够提供出色的高频性能,减少能量损失。
    - 环保材料:符合RoHS指令要求,无有害物质。

    应用案例和使用建议


    应用案例
    1. 电源滤波:在电源模块中用于滤除纹波电流,提升系统稳定性。
    2. 信号耦合:在模拟信号处理电路中作为耦合电容,隔离直流分量。
    3. 高频旁路:在高频电路中用于旁路应用,降低噪声干扰。
    使用建议
    - 在选择电容时需考虑具体的应用环境和需求,避免使用超出额定电压或温度范围的场合。
    - 确保电容器与电路板的良好接触,避免焊接不良导致失效。
    - 考虑到散热问题,特别是大电流工作情况下,建议采取适当的散热措施。

    兼容性和支持


    - 该产品可以与多种电子设备和电路板兼容,且具备广泛的适用性。
    - 厂商提供详细的技术支持,包括安装指南和维修服务。详细的焊接规范见手册第18-19页。

    常见问题与解决方案


    1. 焊接后电容器失效
    - 解决方案:检查焊接温度是否超过电容器的最高耐热温度。建议使用回流焊工艺,确保焊接质量。

    2. 电容器出现异常发热
    - 解决方案:检查是否有过大的电流通过电容器,确保负载合理。如需增加散热措施,请参考手册相关章节。

    总结和推荐


    总体而言,CAT.8100D 铝电解电容器在高温稳定性和可靠性方面表现出色,非常适合在严苛环境中使用。虽然价格稍高,但其优良的性能和较长的使用寿命使其成为高端应用的理想选择。对于追求高可靠性和性能稳定的项目,强烈推荐使用此款电容器。

UZE1C4R7MCL1GB参数

参数
电容值 4.7μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 12mA@ 120Hz,18mA@ 10kHz
工作寿命 1000h@ 85°C
长*宽*高 4.3mm*4.3mm*3.95mm
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

UZE1C4R7MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZE1C4R7MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZE1C4R7MCL1GB UZE1C4R7MCL1GB数据手册

UZE1C4R7MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
