URZ0J102MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 6.3V ±20% 1000h@ 105°C 370mA@ 120Hz,425.5mA@ 10kHz 通孔安装 10.5mm(高度)
供应商型号: UA-URZ0J102MPD
供应商: 海外现货
标准整包数: 200

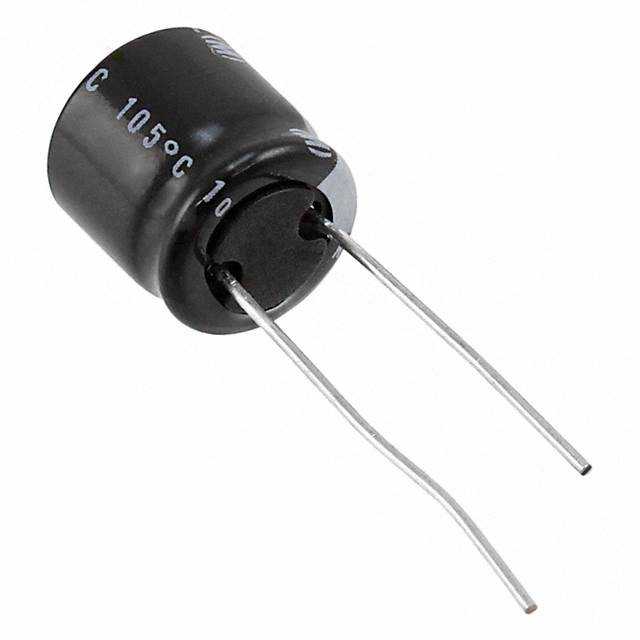

NICHICON 铝电解电容 URZ0J102MPD

URZ0J102MPD概述

    铝电解电容器 —— URZ紧凑型低轮廓尺寸、宽温度范围

    1. 产品简介


    铝电解电容器是一种常用的电子元件,广泛应用于各种电子设备中。它们通常用于滤波、旁路、耦合和其他信号处理任务。URZ系列的铝电解电容器是专为高可靠性需求设计的,具有紧凑型低轮廓尺寸和宽温度范围的特点。这一系列电容器符合RoHS指令(2011/65/EU和EU 2015/863),并具备出色的电气特性和稳定性。

    2. 技术参数


    URZ系列电容器的技术参数如下:
    | 参数 | 范围 |

    | 类别温度范围 | –55°C至+105°C (6.3至100V),–40°C至+105°C (160至400V) |
    | 额定电压范围 | 6.3V至400V |
    | 额定电容范围 | 10µF至10000µF |
    | 电容容差 | ±20%(在120Hz、20°C下测量) |
    | 泄漏电流 | 1分钟内不超过0.03CV(120Hz、20°C) |
    | 损耗角正切 (tan δ) | 在120Hz、20°C下测量的最大值为0.30 |
    | 低温稳定性 | –40°C至+20°C,电容变化不大于初始值的200% |
    | 额定寿命 | 1000小时后,电容器经20°C下的额定电压处理,仍满足以上耐久性特征 |
    | 存储寿命 | 在无负载条件下储存1000小时后,恢复到20°C,可达到规定的存储寿命 |

    3. 产品特点和优势


    URZ系列电容器的主要特点包括:
    - 紧凑型低轮廓尺寸:URZ电容器的尺寸与URS系列相同,但提供更小的占用空间,适合紧凑型设计的需求。
    - 宽温度范围:能在–55°C至+105°C的极端温度范围内稳定工作,确保在各种环境下都能正常运行。
    - 高可靠性:符合RoHS指令,且通过了严格的测试,以保证长期的可靠性和使用寿命。
    - 易于识别:采用白色字母印刷在黑色套筒上,方便进行视觉识别和标记。

    4. 应用案例和使用建议


    URZ系列电容器广泛应用于各类电子产品中,例如工业控制设备、通信设备、汽车电子、医疗设备等。针对这些应用场合,以下是几点使用建议:
    - 工业控制设备:确保在高温环境下仍能保持良好的性能和稳定性,可通过增加冗余设计来增强系统可靠性。
    - 通信设备:考虑到高频信号的传输需求,选择电容值较高的型号,以减少信号衰减。
    - 汽车电子:考虑到汽车环境中的极端温差变化,选用能够在极端温度下工作的电容器,并进行定期维护检查。
    - 医疗设备:由于医疗设备对安全性要求极高,建议选择通过严格认证的电容器,并进行多层防护措施。

    5. 兼容性和支持


    URZ系列电容器的安装和使用与其他同类型号的铝电解电容器兼容,无需额外的调整。此外,制造商提供了详尽的用户手册和技术支持服务,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    以下是几个常见的使用问题及相应的解决方案:
    - 问题: 电容器出现泄漏电流过大的情况。
    解决方案: 检查是否存在电气过载或不良连接,必要时更换电容器或调整电路设计。
    - 问题: 温度范围超出规格。
    解决方案: 选用专门设计用于特定温度范围的电容器型号,确保其适应实际工作环境。
    - 问题: 长时间未使用导致性能下降。
    解决方案: 定期进行通电测试,以确保电容器在储存期间仍能保持良好的性能状态。

    7. 总结和推荐


    综上所述,URZ系列铝电解电容器以其紧凑型低轮廓尺寸、宽温度范围和高可靠性等优点,在众多应用场景中表现出色。它不仅能够满足当前市场需求,还具备较强的市场竞争力。因此,我们强烈推荐URZ系列电容器作为高性能、可靠性的首选产品。

URZ0J102MPD参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 370mA@ 120Hz,425.5mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 10.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

URZ0J102MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ0J102MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ0J102MPD URZ0J102MPD数据手册

URZ0J102MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
