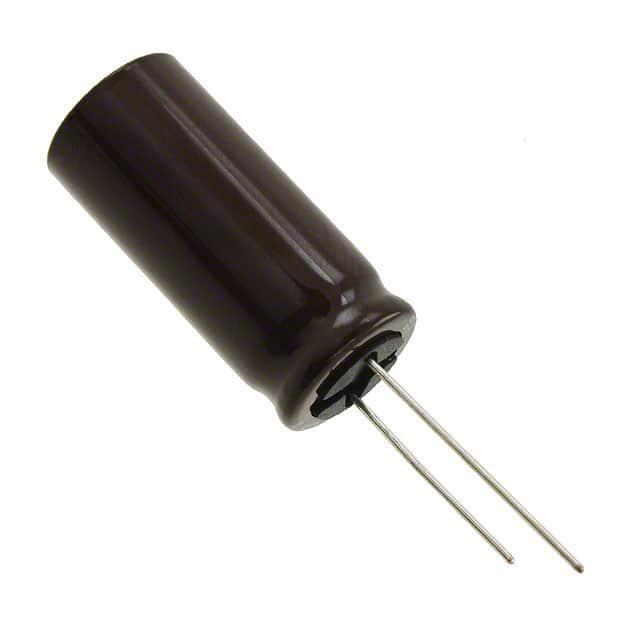

UPJ1H122MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.2mF 50V ±20% 5000h@ 105°C 1.99A@ 120Hz,2.26A@ 10kHz 通孔安装 16mm*35.5mm*37mm
供应商型号: 493-11083-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UPJ1H122MHD

UPJ1H122MHD概述

    铝电解电容器(UPJ型)

    产品简介


    UPJ型铝电解电容器是一种高性能的电容产品,适用于开关电源、音频设备等多种场合。它以其低阻抗、高可靠性及良好的温度稳定性著称,尤其适合在恶劣的工作环境下稳定运行。产品具有广泛的额定电压范围(6.3V至450V)和电容值(1µF到15000µF),并且满足RoHS指令,符合环保要求。

    技术参数


    - 额定电压:6.3V到450V
    - 额定电容:1µF至15000µF
    - 电容公差:±20%
    - 泄漏电流:≤0.03CV或4µA(以较大者为准)
    - 损耗角正切(tan δ):最大值见下表
    - 工作温度范围:-55°C至+105°C
    - 尺寸代码:见下表
    | 额定电压(V) | tan δ(最大值) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63-100 | 0.08 |
    | 160-200 | 0.20 |
    | 250-350 | 0.25 |

    产品特点和优势


    - 低阻抗:UPJ型铝电解电容器在高频下表现出极低的阻抗,适合用于开关电源等高频率场合。
    - 高可靠性:在+105°C下能够承受5000小时负载寿命,对于小型化单元也达到相应的标准。
    - 宽广的工作温度范围:从-55°C到+105°C,适应多种恶劣工作环境。
    - 环保材料:产品符合RoHS标准,采用无铅材料制成。

    应用案例和使用建议


    UPJ型铝电解电容器广泛应用于开关电源、音频系统和汽车电子等领域。例如,在开关电源设计中,这种电容器可以提供稳定的输出电压和滤波效果,确保系统可靠运行。此外,通过合理选择电容值和额定电压,还可以有效抑制输入噪声,提高电源效率。
    在实际使用时,需要考虑环境温度和电路负载的影响,确保电容器在安全范围内工作。具体配置请参考厂商提供的详细指导手册。

    兼容性和支持


    - 兼容性:UPJ型电容器具有多种尺寸代码,适用于不同大小的电路板安装。此外,它们通常与其他标准接口兼容,便于集成。
    - 支持和服务:生产商提供详尽的技术文档、测试报告以及售后服务。客户可随时联系技术支持获取帮助。

    常见问题与解决方案


    - 问题1:泄漏电流超标
    - 解决方案:检查是否超出额定电压或工作温度范围,必要时更换符合规格的电容器。
    - 问题2:失效
    - 解决方案:确认是否超过指定使用寿命或环境条件未达标,及时替换以避免故障发生。
    - 问题3:噪音问题
    - 解决方案:优化电容选型,适当增大容量值,并改善散热条件以减少内部温升。

    总结和推荐


    综上所述,UPJ型铝电解电容器凭借其卓越的性能和广泛的应用场景,在众多同类产品中脱颖而出。无论是对稳定性有极高要求的应用还是追求紧凑设计的便携设备,它都是理想的选择。因此,我们强烈推荐这款产品给寻求高性能电容器解决方案的工程师和技术人员。

UPJ1H122MHD参数

参数
电容值 1.2mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.99A@ 120Hz,2.26A@ 10kHz
长*宽*高 16mm*35.5mm*37mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1H122MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1H122MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1H122MHD UPJ1H122MHD数据手册

UPJ1H122MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.576 ¥ 21.7672
10+ $ 1.6515 ¥ 13.8212
300+ $ 1.1054 ¥ 9.2512
600+ $ 1.034 ¥ 8.6535
1200+ $ 0.9719 ¥ 8.1333
2700+ $ 0.9092 ¥ 7.6089
5100+ $ 0.8666 ¥ 7.2524
库存: 183
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.76
