UPW1A682MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8mF 10V ±20% 8000h@ 105°C 2.559A@ 120Hz,3.01A@ 100kHz 通孔安装 31.5mm(宽度)*31.5mm(高度)
供应商型号: 493-1761-ND
供应商: Digi-Key
标准整包数: 1

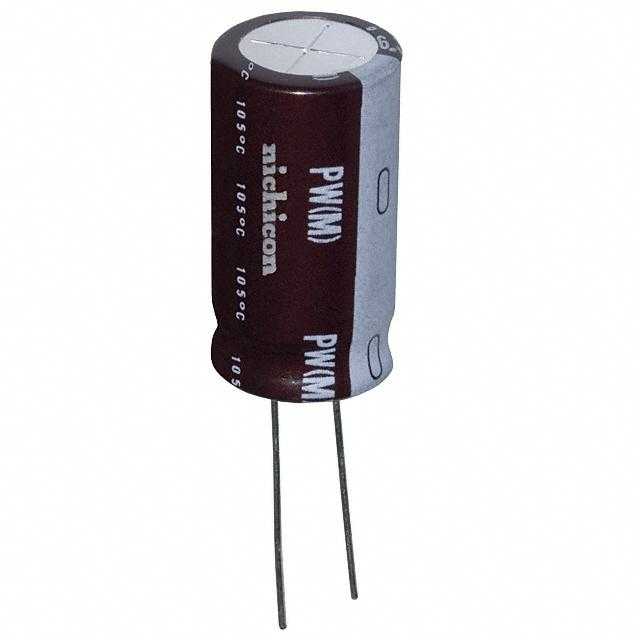

NICHICON 铝电解电容 UPW1A682MHD

UPW1A682MHD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,被广泛应用于电源供应器、通信设备和工业控制等领域。本手册介绍的型号为UPW系列,这是一种体积小巧、低阻抗且具有高可靠性的铝电解电容器。相比于UPM系列,UPW系列不仅具备更低的阻抗,还拥有更高的可靠性,在持续负载条件下能承受长达8000小时的工作时间。

    技术参数


    以下是UPW系列铝电解电容器的主要技术参数:
    - 额定电压范围: 6.3 V 至 450 V
    - 额定电容范围: 0.47 µF 至 15000 µF
    - 额定电压: 6.3 V 至 100 V,160 V 至 450 V,-25°C 至 105°C
    - 电容容差: ±20%
    - 漏电流: 应用额定电压后1分钟内不超过0.03CV或4 µA(以较大者为准)
    - 损耗角正切(tan δ): 见下表
    - 低温稳定性: 规范要求温度范围内保持稳定
    - 耐久性: 高达2000小时至8000小时
    - 货架寿命: 在无负载状态下储存1000小时后符合规范

    产品特点和优势


    UPW系列铝电解电容器具备如下优势:
    - 小型化设计: 比UPM系列更小,更符合现代电子产品的小型化趋势。
    - 低阻抗: 与UPM系列相比,阻抗更低,更适合高频应用。
    - 高可靠性: 可以承受长时间的工作,满足各种严苛的应用需求。
    - 环保认证: 符合RoHS指令及AEC-Q200标准,保证产品的环保性与可靠性。

    应用案例和使用建议


    UPW系列铝电解电容器适用于多种电子系统,例如:
    - 开关电源: 小型化的UPW系列产品是开关电源中理想的滤波元件。
    - 通信设备: 高可靠性使其非常适合用于通信设备的关键部分。
    - 工业控制: 能承受严苛环境的能力使得其成为工业控制系统的优选组件。
    使用建议:
    - 选择合适的额定电压和电容值以匹配应用需求。
    - 确保电容器安装方向正确,遵循正确的电路设计以避免过热。
    - 在恶劣环境中使用时,确保符合所有必要的耐久性和稳定性测试。

    兼容性和支持


    UPW系列电容器与其他标准的铝电解电容器兼容。制造商提供详尽的技术文档和支持服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q:UPW系列电容器的额定电压是多少?
    A:UPW系列的额定电压范围从6.3 V到450 V。

    - Q:UPW系列电容器的漏电流如何测量?
    A:漏电流应不超过0.03CV或4 µA(以较大者为准),具体参见技术手册中的详细说明。

    - Q:UPW系列电容器能否承受极端温度条件?
    A:UPW系列电容器可以在广泛的温度范围内工作,从-25°C到105°C,确保了其在各种环境下的可靠性。

    总结和推荐


    UPW系列铝电解电容器凭借其独特的优点,如小型化、低阻抗、高可靠性和环保认证,成为市场上备受推崇的产品。对于需要高性能和高可靠性的应用场合,强烈推荐使用UPW系列电容器。无论是用于开关电源、通信设备还是工业控制系统,该系列电容器均能提供卓越的性能和稳定性。如果您正在寻找一款能在严苛环境下稳定工作的电容器,UPW系列将是您的理想选择。

UPW1A682MHD参数

参数
电容值 6.8mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 2.559A@ 120Hz,3.01A@ 100kHz
长*宽*高 31.5mm(宽度)*31.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPW1A682MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A682MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A682MHD UPW1A682MHD数据手册

UPW1A682MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8865 ¥ 24.3909
10+ $ 1.8574 ¥ 15.5445
300+ $ 1.2515 ¥ 10.4732
600+ $ 1.172 ¥ 9.8082
1200+ $ 1.1028 ¥ 9.2291
2700+ $ 1.0331 ¥ 8.6454
5100+ $ 0.9856 ¥ 8.2484
库存: 331
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.39
直接购买
加入购物车
