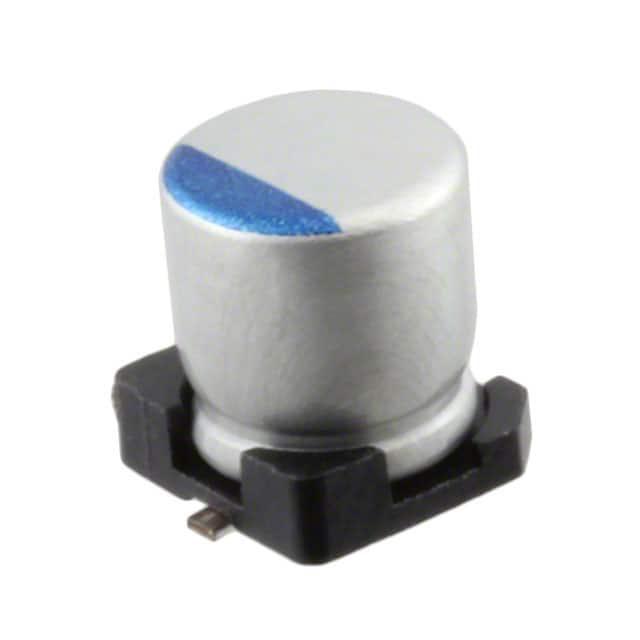

UCJ1V470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 14Ω 2000h@ 125°C 47.5mA@ 120Hz,95mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*9mm
供应商型号: CGC-UCJ1V470MCL1GS
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UCJ1V470MCL1GS

UCJ1V470MCL1GS概述

    UCJ Chip Type 高可靠性铝电解电容器

    产品简介


    UCJ Chip Type 是一款高可靠性铝电解电容器,适用于宽温度范围内的各种应用场景。该电容器具有出色的低温度特性和高耐热性,能够在极端环境下保持稳定的性能。其主要应用于自动贴片机上的载带供给,适用于电子制造行业中的自动化生产流程。此外,UCJ Chip Type 符合RoHS标准及AEC-Q200认证,确保环保合规及在汽车电子领域的适用性。

    技术参数


    | 参数 | 值 |

    | 温度范围 | -40°C 至 +125°C |
    | 额定电压范围 | 10V 至 50V |
    | 额定电容范围 | 10µF 至 470µF |
    | 容差 | ±20% |
    | 漏电流 | ≤0.03CV 或 ≤4 µA(取大者)|
    | 损耗角正切(tan δ) | 最大0.32(120Hz,20°C) |
    | 低温稳定性 | 在-40°C 下符合规格 |
    | 耐久性 | 满足标准 |
    | 存储寿命 | ≥1000 小时(125°C) |
    | 焊接耐热性 | ≤0.5 mm |
    | 标记 | 顶部黑色印刷 |

    产品特点和优势


    1. 高温稳定性:能够在高达+125°C 的环境中稳定运行,适用于严苛的工作环境。
    2. 低温性能优越:在-40°C 的低温下表现出色,能够满足极端环境下的需求。
    3. 高可靠性:符合AEC-Q200认证标准,确保在汽车电子等高可靠性要求的应用中使用。
    4. 环保合规:符合RoHS标准,保证了产品的环保属性。
    5. 低阻抗:具有低ESR(等效串联电阻),在高频应用中表现优异。

    应用案例和使用建议


    1. 车载电子设备:UCJ Chip Type 可用于汽车电子控制单元(ECU)、传感器和其他需要高可靠性的车载设备中。
    2. 工业自动化设备:在自动化设备中,由于需要频繁的启停操作,该电容器可以提供良好的性能和稳定性。
    3. 便携式电子设备:例如笔记本电脑、平板电脑等,可以提供高效的电源管理和电路保护。
    使用建议:
    - 在组装过程中,应严格按照制造商提供的焊接条件进行焊接,以避免因过热导致的产品损坏。
    - 定期检查电容器的工作状态,尤其是长时间工作的设备,以确保长期的可靠性和稳定性。

    兼容性和支持


    - UCJ Chip Type 可以与市面上大多数自动贴片机兼容,方便在生产线上的集成和应用。
    - 制造商提供了详细的用户指南和技术支持,包括安装、测试和故障排除等信息。对于任何使用过程中遇到的技术问题,用户可以通过官方渠道联系制造商获取帮助。

    常见问题与解决方案


    1. 问题:在焊接过程中出现开裂现象。
    - 解决办法:严格按照焊接温度曲线操作,避免过热。
    2. 问题:电容器出现漏电流增大。
    - 解决办法:检查是否有外部机械应力影响,调整布局或采用减震措施。
    3. 问题:电容器容量下降。
    - 解决办法:检查是否超过使用寿命或工作环境超出规定范围,更换新的电容器。

    总结和推荐


    UCJ Chip Type 铝电解电容器是一款高性能、高可靠性的电子元件,在广泛的应用场景中表现出色。它具备高温稳定性、低阻抗和高耐久性等优势,特别适合于工业自动化设备、车载电子设备以及便携式电子产品等领域。总体而言,推荐用户在上述应用场合选择使用UCJ Chip Type,以获得最佳的性能和可靠性保障。

UCJ1V470MCL1GS参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 14Ω
纹波电流 47.5mA@ 120Hz,95mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 6.6mm*6.6mm*9mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCJ1V470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCJ1V470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCJ1V470MCL1GS UCJ1V470MCL1GS数据手册

UCJ1V470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
