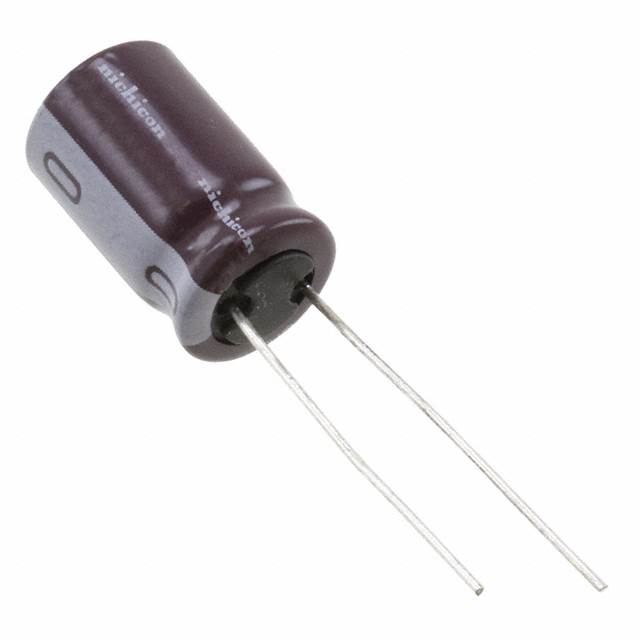

UCY2D270MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 27μF 200V ±20% 12000h@ 105°C 235mA@ 120Hz,470mA@ 100kHz 通孔安装 10mm*16mm*17.5mm
供应商型号: YY-UCY2D270MPD1TD
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 UCY2D270MPD1TD

UCY2D270MPD1TD概述

    # 铝电解电容器 — UCY 系列

    产品简介


    铝电解电容器(型号:CAT.8100J,系列名称:UCY)是针对现代电源管理需求设计的小型化、高纹波电流、高可靠性的铝电解电容器。这类电容器特别适用于开关电源及镇流器的应用中,能够在高达105℃的环境温度下保持长寿命的工作稳定性,负载寿命可达10000到12000小时。此外,这些电容器符合RoHS指令(2011/65/EU, (EU) 2015/863)和AEC-Q200标准,表明其在工业和消费电子领域的广泛应用。

    技术参数


    规格
    - 额定电压范围:160V 至 500V
    - 额定电容范围:6.8μF 至 680μF
    - 容量公差:±20%
    - 最大纹波电流(105℃/120Hz):依具体型号而定,范围从140mA至2300mA不等
    - 泄漏电流:在施加额定电压后一分钟内不超过0.04CV+100 µA
    - 损耗角正切(tan δ):在20℃下,最大值为0.24
    - 低温稳定性:-25℃/-40℃时的阻抗比最大值为5
    尺寸
    - 直径范围:10mm 至 31.5mm
    - 长度范围:16mm 至 46mm
    工作条件
    - 温度范围:-40°C 至 +105°C

    产品特点和优势


    UCY系列铝电解电容器具备以下独特功能和优势:
    1. 高纹波电流:能够承受高纹波电流,确保稳定运行。
    2. 长寿命设计:在高温环境下仍能长时间稳定工作。
    3. 环境友好:符合RoHS指令,无铅化生产。
    4. 可靠性:通过AEC-Q200认证,适用于严苛环境。

    应用案例和使用建议


    应用案例
    UCY系列铝电解电容器主要用于各类开关电源、镇流器及逆变器中,如用于驱动电机的功率模块,可以提高电路的整体效率并减少发热。在智能家电、LED照明、太阳能逆变器和通讯设备等领域也有广泛的应用。
    使用建议
    - 在选择合适的电容器时,考虑具体的工作电压和环境温度。
    - 为了延长使用寿命,应避免超过最大允许的纹波电流和工作温度。
    - 建议在高电流密度的应用中使用较大尺寸的电容器以保证稳定性和可靠性。

    兼容性和支持


    UCY系列铝电解电容器兼容大多数常见的电源模块和电路板设计。厂商提供了详细的技术文档和支持服务,包括快速响应的技术咨询和维护服务,以帮助客户解决应用中的任何问题。

    常见问题与解决方案


    1. 问题:电容器在运行中温度异常升高
    - 解决方案:检查是否超过了额定电压或纹波电流,必要时更换更大容量的电容器。
    2. 问题:电容器发生泄漏电流过大
    - 解决方案:确认接线正确,避免过热环境,并进行定期检测。
    3. 问题:电容器出现寿命缩短现象
    - 解决方案:检查工作环境和电路负载情况,确保没有超载现象,并考虑选用长寿命型号的电容器。

    总结和推荐


    综上所述,UCY系列铝电解电容器凭借其高纹波电流承受能力、长寿命和高可靠性,成为现代电力电子应用的理想选择。无论是从技术规格还是实际应用来看,这款电容器都展示了其在市场上的强大竞争力。因此,强烈推荐给需要高效、可靠电力解决方案的设计者和工程师们。

UCY2D270MPD1TD参数

参数
电容值 27μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 235mA@ 120Hz,470mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UCY2D270MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2D270MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2D270MPD1TD UCY2D270MPD1TD数据手册

UCY2D270MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
