UUB1H220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 1000h@ 125°C 38mA@ 120Hz,57mA@ 10kHz 5101-4 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: UA-UUB1H220MCL1GS
供应商: 海外现货
标准整包数: 1000

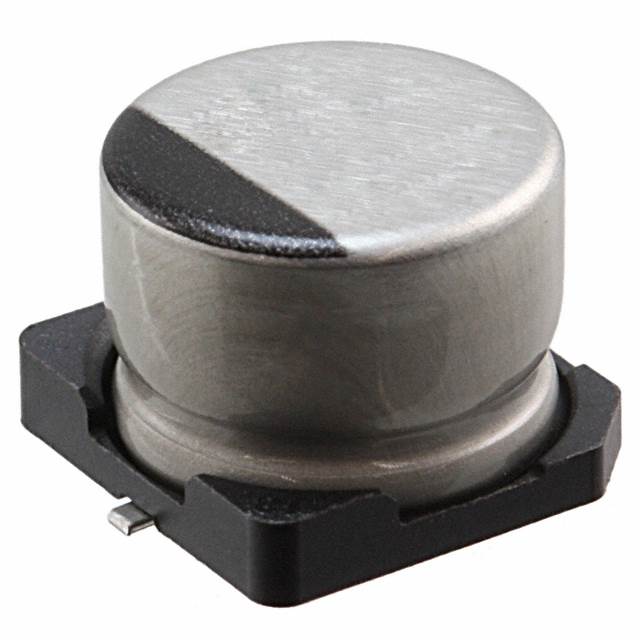

NICHICON 铝电解电容 UUB1H220MCL1GS

UUB1H220MCL1GS概述

    # 高可靠性铝电解电容器技术手册

    产品简介


    本产品是一款高可靠性的芯片型铝电解电容器,专为在高温环境下使用而设计,适用于+125°C的工作温度范围。该电容器能够满足自动贴装机器的载带供应需求,并完全符合RoHS指令(2011/65/EU及(EU)2015/863)。此外,本产品通过了AEC-Q200认证,适合汽车和工业级应用。产品广泛应用于通信设备、电源管理系统、工业自动化控制等领域。

    技术参数


    基本规格
    - 类型:高可靠性芯片型铝电解电容器
    - 工作温度范围:-40°C至+125°C
    - 标称电压范围:10V至400V
    - 标称电容范围:1μF至330μF
    - 电容容差:±20%
    - 稳定性:低温稳定性优良,在-40°C条件下仍能保持良好的性能
    性能指标
    | 参数 | 数值范围 |

    | 阻抗比(ZT/Z20) | 最大值:8 |
    | 损耗角正切(tanδ) | 最大值:0.32 @10V |
    | 泄漏电流 | ≤初始指定值 |
    | 容量变化 | ≤初始值±10% |
    特殊条件下的表现
    - 在125°C条件下施加额定电压运行2000小时后(1000小时对于φ8×6.2尺寸),当恢复到20°C时,所有规格均需达标。
    - 在250°C热板上持续30秒后取出并恢复至20°C,仍需满足特定特性要求。

    产品特点和优势


    特点
    1. 高可靠性:经过严格的筛选测试,确保长期稳定运行。
    2. 宽广的工作温度范围:可在极端环境中保持高性能。
    3. 自动贴片兼容性:支持自动贴装工艺,提高生产效率。
    4. 环保合规:符合RoHS标准,绿色环保。
    5. 多型号选择:提供多种规格以适应不同的应用需求。
    优势
    - 高寿命:出色的耐久性和较长的使用寿命。
    - 高效散热:优秀的热管理能力,有效防止过热损坏。
    - 多功能性:适用于广泛的行业和应用场景。

    应用案例和使用建议


    应用案例
    - 通信基站:用于滤波和储能。
    - 新能源汽车:作为车载电源系统的一部分,提供稳定的电能供应。
    - 工业设备:在恶劣环境下提供可靠的电力支持。
    使用建议
    - 在安装前检查产品的外观是否有任何物理损伤。
    - 确保电路设计合理,避免过压或过流情况发生。
    - 定期检测电容器的状态,及时更换老化的部件。

    兼容性和支持


    兼容性
    本系列产品与其他主流品牌的电子元件具有良好的互操作性,可以轻松集成到现有的系统中。同时,我们的技术支持团队随时准备帮助客户解决任何技术难题。
    支持服务
    - 提供详尽的产品文档和技术资料。
    - 开展定期的技术培训和研讨会。
    - 提供在线客服支持,快速响应客户需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查焊接质量,确保无虚焊现象 |
    | 容量偏离标称值 | 调整电路设计,确保匹配正确 |
    | 使用寿命短 | 检查工作环境是否超出规定范围,采取措施改善环境条件 |

    总结和推荐


    综合评估
    这款高可靠性铝电解电容器凭借其卓越的性能、广泛的适用性和可靠的品质,成为许多领域的理想选择。无论是对温度敏感的应用还是需要长时间稳定工作的场合,它都能展现出色的表现。
    推荐结论
    鉴于上述优点,我们强烈推荐此款产品给那些寻求高性能、高可靠性的电子元件的用户。无论是在研发阶段还是批量生产过程中,这款电容器都将是一个明智的选择。

UUB1H220MCL1GS参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 125°C
纹波电流 38mA@ 120Hz,57mA@ 10kHz
长*宽*高 8.3mm*8.3mm*6.5mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUB1H220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUB1H220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUB1H220MCL1GS UUB1H220MCL1GS数据手册

UUB1H220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1763 ¥ 1.477
60000+ $ 0.1488 ¥ 1.2465
库存: 25000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 7385
直接购买
加入购物车
