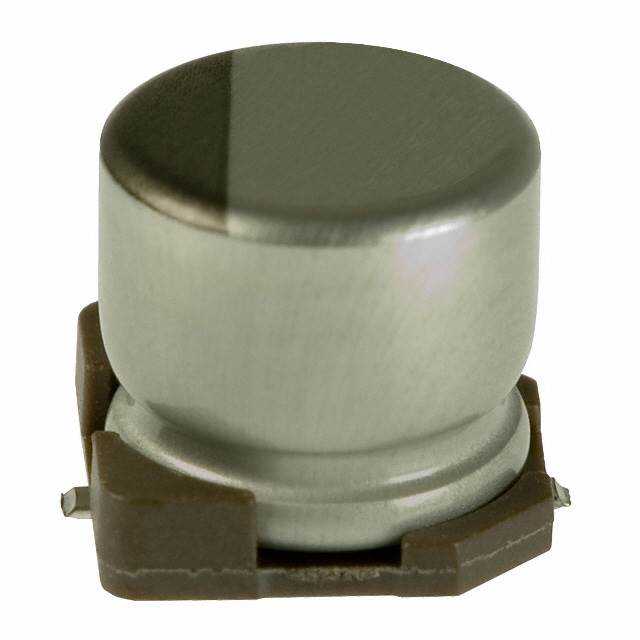

UUD1A680MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 10V ±20% 2000h@ 105°C 115mA@ 120Hz,230mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: S-UUD1A680MCL1GS
供应商: Future
标准整包数: 1000
NICHICON 铝电解电容 UUD1A680MCL1GS

UUD1A680MCL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的关键电子元器件。本手册介绍的是型号为UUD的铝电解电容器,它属于低阻抗类型,具有出色的温度特性和耐久性。这类电容器适用于高密度印刷电路板(PCB)上的表面贴装,并且能够满足RoHS指令的要求,确保环保标准。

    技术参数


    - 基本规格:
    - 容许范围:-55°C至+105°C
    - 额定电压:6.3V至50V
    - 额定容量:1μF至1500μF
    - 容量公差:±20%
    - 漏电流:在20°C下,施加额定电压2分钟后,漏电流不超过0.01CV或3μA(取较大者)
    - 损耗角正切值(tan δ):具体值见下表
    | 额定电压(V) | tan δ(最大值) |

    | 50 | 0.12 (0.14) |
    | 35 | 0.12 (0.14) |
    | 25 | 0.14 (0.16) |
    | 16 | 0.16 (0.20) |
    | 10 | 0.20 (0.24) |
    | 6.3 | 0.26 (0.28) |
    - 其他规格:
    - 尺寸范围:φD = 4mm至10mm,L = 0.8mm至11mm
    - 封装代码:UUD
    - 标记方式:黑字刻印在顶部外壳

    产品特点和优势


    1. 宽温范围:-55°C至+105°C的工作温度范围,使其适用于各种极端环境。
    2. 低阻抗设计:具有较低的阻抗值,适用于高频应用。
    3. 可靠性高:通过5000小时的高温测试验证了其稳定性和耐用性。
    4. 符合RoHS标准:符合欧盟关于有害物质限制的规定,更加环保。
    5. 表面贴装技术(SMT):适用于自动贴片机,提高了生产效率。

    应用案例和使用建议


    UUD系列铝电解电容器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在汽车电子系统中,它们用于电源管理、电池管理等方面。在使用过程中,应注意以下几点:
    - 匹配温度:根据应用环境选择合适的额定电压和温度范围。
    - 连接方式:采用正确的焊接技术和推荐的土地面积进行表面贴装。
    - 存储条件:在储存时避免潮湿环境,以保证其性能不受影响。

    兼容性和支持


    - 兼容性:UUD系列电容器与其他SMT工艺兼容的电子元器件高度兼容。
    - 厂商支持:制造商提供详尽的技术文档和售后服务,如需要进一步技术支持,可随时联系制造商。

    常见问题与解决方案


    1. 问题:如何正确选择电容器的额定电压?
    - 解答:根据应用中的最高工作电压,选择至少高于该电压的电容器。

    2. 问题:长时间不使用时应如何存放?
    - 解答:应存放在干燥、低温环境中,避免直接阳光照射。

    3. 问题:焊接过程中出现焊点不良怎么办?
    - 解答:确保焊接设备温度合适,按照制造商提供的焊接指南操作。

    总结和推荐


    UUD系列铝电解电容器凭借其宽温范围、低阻抗和高可靠性等特点,在多种应用中表现出色。特别是对于需要高性能和高可靠性的场合,这款电容器无疑是理想的选择。综上所述,我们强烈推荐这款产品在各种高要求应用中使用。

UUD1A680MCL1GS参数

参数
电容值 68μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 115mA@ 120Hz,230mA@ 100kHz
长*宽*高 6.6mm*6.6mm*5.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUD1A680MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1A680MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1A680MCL1GS UUD1A680MCL1GS数据手册

UUD1A680MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
