首页  >  产品百科  >  UVZ2G3R3MPD

UVZ2G3R3MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3μF 400V ±20% 1000h@ 105°C 38mA@ 120Hz,60.8mA@ 10kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: 647-UVZ2G3R3MPD
供应商: Mouser
标准整包数: 1

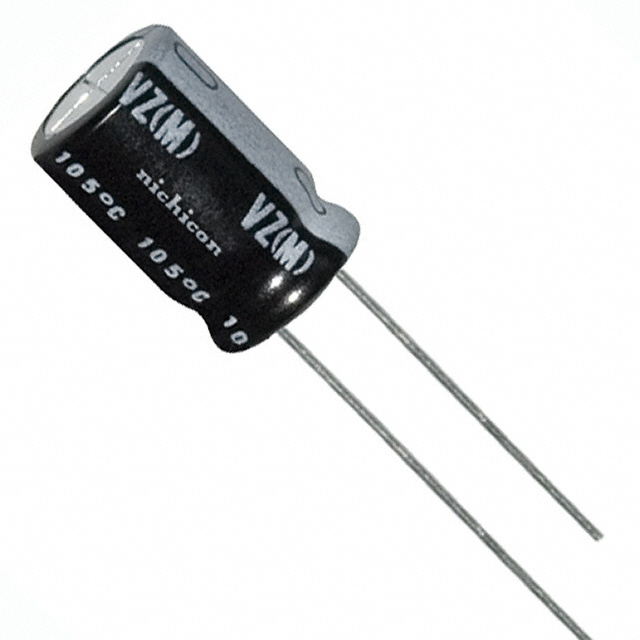

NICHICON 铝电解电容 UVZ2G3R3MPD

UVZ2G3R3MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列是高可靠性铝电解电容器。它们具有宽广的工作温度范围(-55°C至+105°C),使得这些电容器适用于各种极端环境下的应用。VZ系列符合RoHS指令(2011/65/EU),且采用了无铅材料制造。它们属于径向引线类型,非常适合空间紧凑的应用场合。

    技术参数


    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.1μF至33000μF
    - 电容容差:±20%
    - 漏电流:在室温条件下(20°C)施加额定电压后,1分钟内漏电流不大于0.03CV或4μA,以较大者为准。
    - 损耗角正切(tan δ):最大值见下表
    | 额定电压(V) | tan δ (最大值) |

    | 6.3 | 0.28 |
    | 10 | 0.24 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160至315 | 0.20 |
    | 350至450 | 0.25 |
    - 阻抗比(Z-25°C/Z+20°C, Z-40°C/Z+20°C):见下表
    | 额定电压(V) | 阻抗比(ZT/Z20)最大值 |

    | 6.3 | 5 |
    | 10 | 10 |
    | 16 | 4 |
    | 25 | 8 |
    | 35 | 3 |
    | 50 | 6 |
    | 63 | 10 |
    | 100 | 15 |

    产品特点和优势


    1. 宽温范围:VZ系列的工作温度范围宽泛,能够适应-55°C至+105°C的极端条件,适合用于汽车、工业和军事等领域的高可靠性要求。
    2. 高可靠性:通过严格的耐久性测试,在高温环境下长时间使用也能保持稳定性能。
    3. 无铅设计:符合环保要求,降低了环境污染风险。
    4. 小体积:在保证性能的前提下,尺寸与同系列的VR系列相同,节省安装空间。

    应用案例和使用建议


    VZ系列铝电解电容器广泛应用于汽车电子、工业控制、电源管理、LED照明等领域。例如,在车载音响系统中,由于车载环境温度变化较大,VZ系列电容器能够有效应对高低温变化,保证系统稳定性。在选择和使用时,需要注意以下几点:
    - 匹配电源频率:根据实际工作频率选择合适型号的电容器。
    - 散热措施:高温环境下应采取有效的散热措施,以延长使用寿命。
    - 正确安装:确保安装方向正确,避免短路或接触不良。

    兼容性和支持


    VZ系列铝电解电容器与多种电子电路兼容,具体配置需参考手册中的尺寸表。制造商提供标准保修和支持服务,用户可联系当地授权经销商获取详细技术支持和售后服务。

    常见问题与解决方案


    1. 问:如何判断电容器是否存在质量问题?
    - 答:通过测量电容器的漏电流和电容值来判断,如果发现漏电流过大或电容值明显偏离额定值,则可能存在质量问题。

    2. 问:如何防止电容器过热损坏?
    - 答:避免长时间在极限温度下使用,适当降低工作负载,采用散热装置帮助散热,如风扇或散热片。

    总结和推荐


    综上所述,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100D VZ系列电容器以其宽温范围、高可靠性和无铅设计成为市场上具有竞争力的产品。对于需要高性能和长寿命电容器的应用场合,推荐使用该系列产品。建议在实际应用前仔细阅读技术手册,确保选型准确并合理使用。

UVZ2G3R3MPD参数

参数
电容值 3.3μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 38mA@ 120Hz,60.8mA@ 10kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVZ2G3R3MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2G3R3MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2G3R3MPD UVZ2G3R3MPD数据手册

UVZ2G3R3MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
10+ $ 0.2116 ¥ 1.788
100+ $ 0.1461 ¥ 1.2341
2000+ $ 0.1242 ¥ 1.0495
10000+ $ 0.122 ¥ 1.0312
24000+ $ 0.1176 ¥ 0.9937
库存: 3463
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.49
