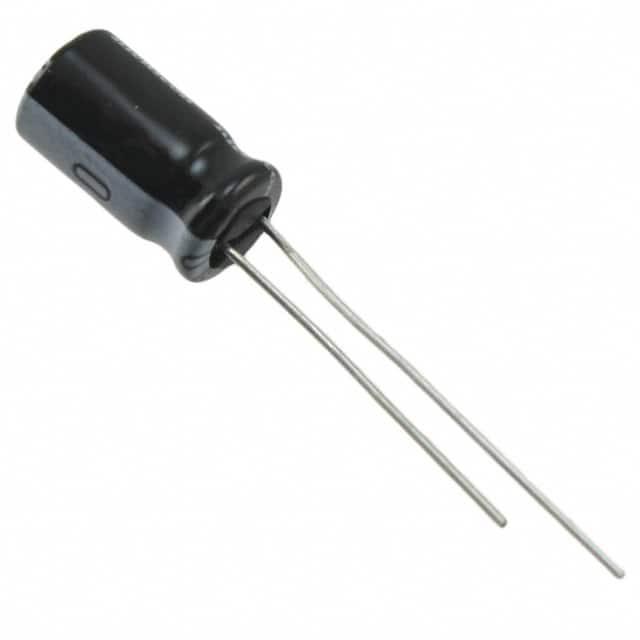

UHE1V560MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 56μF 35V ±20% 5000h@ 105°C 238mA@ 120Hz,340mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 1899704
供应商: element14
标准整包数: 1
NICHICON 铝电解电容 UHE1V560MED1TD

UHE1V560MED1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于电力存储、信号耦合和旁路等功能的电子元件。它们以其较大的电容值、相对较低的成本和较高的工作电压能力而受到青睐。这类电容器特别适用于电源滤波、音频电路和各种工业控制装置中。

    技术参数


    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:2.2μF 至 18000μF
    - 耐温范围:-40°C 至 +105°C
    - 阻抗比(ZT/Z20):
    - 6.3V 至 10V:2.5至 2.2
    - 16V 至 100V:1.9至 1.5
    - 漏电流:在 120Hz、20°C 条件下不超过 0.01CV 或 3μA 中的较大者
    - 损失角正切值(tanδ):最大为 0.55
    - 电容变化:在初始值的±25%范围内
    - 使用寿命:
    - 6.3V 至 10V:在 20°C 下 4000小时至 10000小时
    - 16V 至 100V:在 20°C 下 8000小时至 10000小时

    产品特点和优势


    - 低阻抗:这些电容器的低阻抗特性使得它们在高频应用中表现出色,可以有效地降低纹波电压。
    - 高可靠性:长时间(4000至10000小时)稳定工作,符合RoHS标准。
    - 宽工作温度范围:在极端温度条件下也能保持稳定的性能。
    - 长寿命设计:保证在高湿度和高工作电压环境下仍具有较长的使用寿命。
    - 认证情况:已获得日本可靠性电子组件中心的认证,证书编号为RCJ-03-23C。

    应用案例和使用建议


    - 应用案例:广泛应用于电源电路、音频放大器、工业自动化控制系统等领域。
    - 使用建议:
    - 在选择电容器时,考虑其额定电压、电容值及工作温度范围以确保与实际应用需求相匹配。
    - 确保在高温环境下应用时,注意其散热性能,以免影响使用寿命。
    - 定期进行电容值测试,以监控其老化程度。

    兼容性和支持


    - 兼容性:UHE系列铝电解电容器在结构上具有标准化的设计,易于与各种电路板集成。
    - 支持服务:制造商提供全面的技术支持,包括产品咨询、选型指导、售后维护等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确认工作环境温度和工作电压是否正常,如异常需调整工作条件或更换电容器。 |
    | 电容值变化明显 | 可能是由于电容器老化导致,建议定期检测并及时更换。 |

    总结和推荐


    总体来看,UHE系列铝电解电容器凭借其低阻抗、高可靠性和长寿命的特点,在众多应用场合中展现出色的性能表现。针对不同的应用场景,选择合适的电容器对于保障系统稳定性和延长使用寿命至关重要。鉴于此,本产品非常适合在各种高性能电子设备中使用,值得推荐给需要高可靠性电容器的应用场合。

UHE1V560MED1TD参数

参数
电容值 56μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 238mA@ 120Hz,340mA@ 100kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UHE1V560MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1V560MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1V560MED1TD UHE1V560MED1TD数据手册

UHE1V560MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.5092
10+ ¥ 1.7136
100+ ¥ 1.0302
500+ ¥ 0.841
1000+ ¥ 0.671
2000+ ¥ 0.635
库存: 1589
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.5
直接购买
加入购物车
