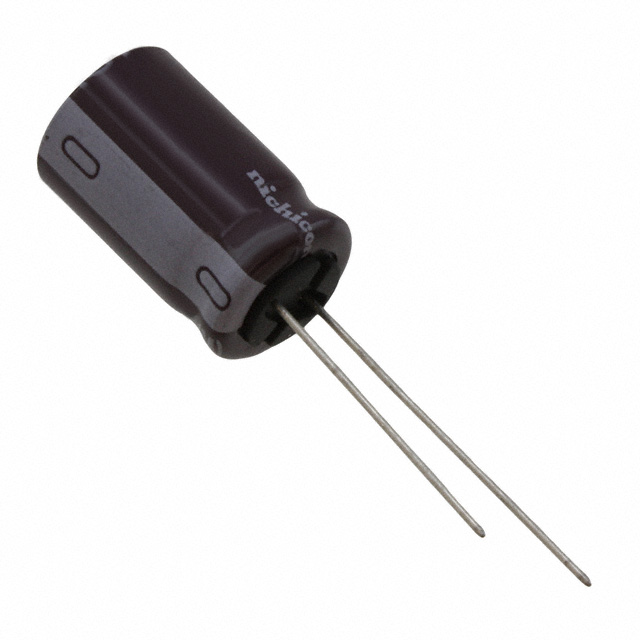

UCS2E330MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 250V ±20% 10000h@ 105°C 400mA@ 120Hz,800mA@ 100kHz 通孔安装 12.5mm*20mm*21.5mm
供应商型号: 647-UCS2E330MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UCS2E330MHD

UCS2E330MHD概述

    # 铝电解电容器 — UCS系列

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)是一种常见的电子元器件,主要用于电源和镇流器应用中。本手册介绍的是UCS系列,该系列具有高纹波电流和长寿命的特点,能够在负载寿命为8000至10000小时的条件下承受105°C的温度。该产品符合RoHS指令(2011/65/EU和(EU)2015/863),确保环保合规。

    技术参数


    规格
    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8µF 至 330µF
    - 电容公差:±20%
    - 漏电流:在120Hz、20°C条件下,施加额定电压后1分钟内的漏电流不超过0.04CV+100 µA
    - 损耗角正切(tan δ):最大值为0.24
    - 低温稳定性:-25°C 和 +20°C时,电容变化在±20%以内;-40°C 和 +20°C时,电容变化在±20%以内
    - 耐久性:在无负载情况下,存储在105°C下1000小时,然后进行电压处理,符合规定的耐久特性
    - 储存寿命:电容器在105°C下无负载储存1000小时后的恢复时间为20°C
    - 额定纹波电流:频率系数从50Hz到100kHz不等
    性能参数
    - 额定电压:160V 至 450V
    - 电容公差:±20%
    - 损耗角正切(tan δ):最大值0.24
    - 漏电流:在20°C下1分钟内不超过0.04CV+100 µA
    - 纹波电流:在105°C下的纹波电流

    产品特点和优势


    - 高纹波电流和长寿命:UCS系列能够在恶劣的工作环境下保持稳定,适用于电源和镇流器应用。
    - 符合RoHS标准:确保环保合规,满足现代工业标准。
    - 耐高温性能:能够在高达105°C的温度下正常工作,确保在极端环境下的可靠性。
    - 宽广的电压范围:支持160V至450V的电压范围,适用于多种电路设计需求。

    应用案例和使用建议


    应用案例
    - 电源模块:UCS系列电容器广泛应用于开关电源中,用于滤波和平滑输出电压。
    - 镇流器电路:由于其高纹波电流能力和耐高温性能,UCS系列电容器非常适合用于荧光灯管的镇流器电路中。
    使用建议
    - 注意散热:在高电流和高温环境中使用时,要确保良好的散热条件以延长使用寿命。
    - 匹配合适的电压和电容值:根据具体应用选择合适的额定电压和电容值,以避免过压和过载现象。
    - 考虑环境因素:在极端温度环境下使用时,需要对电容器的电容稳定性进行特别关注。

    兼容性和支持


    - 与其他电子元器件的兼容性:UCS系列电容器通常与各种主流品牌和型号的其他电子元器件兼容。
    - 制造商支持:提供详尽的技术文档和专业客服支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何判断电容器是否损坏?
    - 解决方案:检查外观是否有明显的损坏迹象(如膨胀、漏液等),并使用万用表测量其电容值和漏电流。如果与规格差异过大,则可能已损坏。
    - 问题2:如何处理过热问题?
    - 解决方案:确保散热良好,避免长时间过载运行。可以增加外部散热片或风扇来改善散热效果。
    - 问题3:如何正确安装电容器?
    - 解决方案:遵循制造商提供的安装指南,确保正确的极性连接,避免反向连接导致短路或爆炸风险。

    总结和推荐


    UCS系列铝电解电容器以其高纹波电流、长寿命和广泛的温度适用范围而著称。它们不仅能够满足严格的工业标准,还提供了出色的环境适应性。鉴于这些优点,我们强烈推荐在电源和镇流器应用中使用UCS系列电容器。通过适当的使用建议和解决方案,您可以充分发挥其性能优势,实现高效稳定的系统运行。

UCS2E330MHD参数

参数
电容值 33μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 400mA@ 120Hz,800mA@ 100kHz
长*宽*高 12.5mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2E330MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2E330MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2E330MHD UCS2E330MHD数据手册

UCS2E330MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3915 ¥ 11.7582
10+ $ 0.9143 ¥ 7.7254
50+ $ 0.6842 ¥ 5.7815
100+ $ 0.6237 ¥ 5.2703
500+ $ 0.5044 ¥ 4.2618
1000+ $ 0.4687 ¥ 3.9607
2000+ $ 0.4234 ¥ 3.5774
5000+ $ 0.3938 ¥ 3.3272
库存: 805
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.75
