首页  >  产品百科  >  UHV1C152MPD1TD

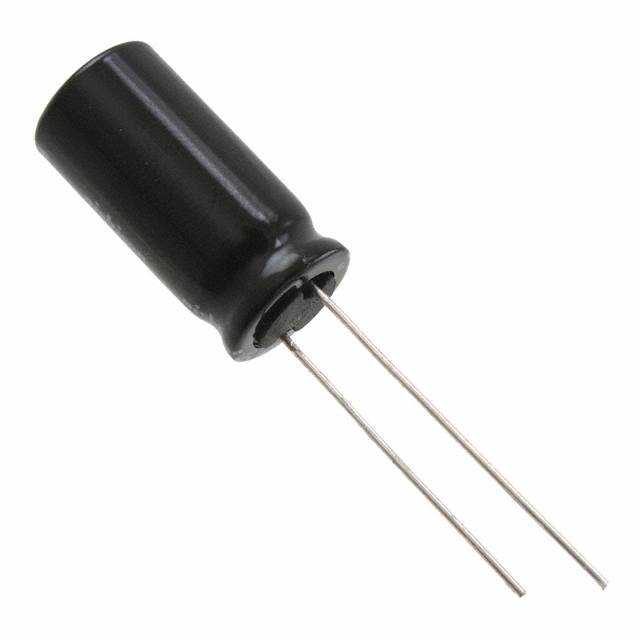

UHV1C152MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 16V ±20% 6000h@ 105°C 1.296A@ 120Hz,2.16A@ 100kHz 通孔安装 20mm(宽度)*22mm(高度)
供应商型号: CSJ-ST29284898
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UHV1C152MPD1TD

UHV1C152MPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UHV/UHD 技术手册解析

    产品简介


    铝电解电容器是一种广泛应用于各种电路中的关键电子元件。它们主要用于平滑电源、去耦、滤波及信号耦合等应用。本文档所介绍的产品系列为“UHV/UHD”,这类电容器特别适用于需要低阻抗、高纹波电流的应用场合,如开关电源、DC/DC转换器和音频设备。这些电容器不仅具备出色的高频性能和低阻抗特性,还通过RoHS认证,确保环保安全。

    技术参数


    以下是UHV/UHD电容器的主要技术规格和性能参数:
    - 工作电压范围:6.3V 至 35V
    - 额定容量范围:47μF 至 8200μF
    - 温度范围:-40°C 至 +105°C
    - 耐久性:经105°C下的6000小时测试,保证电容变化在初始值的±25%以内(对于6.3V和10V型号则为±30%)
    - 引线形式:径向引脚
    - 最大纹波电流:在105°C下可达最大额定纹波电流值
    - 失角正切(tanδ):最高为0.02(每增加1000μF增加0.02)
    - 泄漏电流:2分钟内不超过0.01CV或3μA(取较大者)

    产品特点和优势


    UHV/UHD系列铝电解电容器拥有以下几个显著的优势:
    - 低阻抗:尤其在高频范围内表现出色,适合处理高频电流。
    - 高纹波电流:能够在高温条件下稳定运行并承受高纹波电流,适合在电源管理和滤波应用中使用。
    - 小型化设计:采用更小的封装尺寸,减少了电路板的空间需求。
    - 环境友好:符合RoHS标准,确保产品对环境的影响最小。
    - 认证机构认可:获得日本可靠性电子元件中心认证,增强了产品的可靠性和可信度。

    应用案例和使用建议


    UHV/UHD系列铝电解电容器由于其独特的性能,在多个领域都有广泛的应用,包括但不限于:
    - 电源管理:用于开关电源和平滑滤波。
    - 音频设备:适合于音频放大器中的耦合和滤波。
    - 计算机和通信设备:用于提高系统的稳定性和效率。
    为了确保最佳性能,以下是一些使用建议:
    - 在选择电容器时,请根据实际工作条件和应用要求匹配相应的电压和容量等级。
    - 尽量避免长时间暴露在极端高温环境下,以延长电容器寿命。
    - 定期检查电容器的性能,特别是在重负载条件下运行时。

    兼容性和支持


    UHV/UHD系列电容器与大多数标准电路板设计和制造流程兼容。制造商提供了详尽的技术文档和支持服务,以帮助客户解决安装和使用过程中可能遇到的问题。此外,针对特定的应用需求,还可提供定制化的技术支持和咨询服务。

    常见问题与解决方案


    根据技术手册,用户在使用UHV/UHD系列电容器时可能会遇到如下问题及其解决办法:
    - 问题:电容器发热严重
    - 解决办法:检查电路是否超过额定电压,确认电容器安装正确,且散热条件良好。

    - 问题:电容器容量降低
    - 解决办法:检查是否超过电容器的工作温度范围,或重新校准电路以减轻电容器负担。

    总结和推荐


    综上所述,UHV/UHD系列铝电解电容器凭借其卓越的高频性能、低阻抗、高纹波电流处理能力及小型化设计,成为电源管理和音频处理应用的理想选择。其出色的性能、环保标准的符合以及来自认证机构的认可,使其在市场上具备极强的竞争力。因此,强烈推荐在各类电源管理系统和高性能音频设备中使用UHV/UHD系列电容器。

UHV1C152MPD1TD参数

参数
电容值 1.5mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 1.296A@ 120Hz,2.16A@ 100kHz
长*宽*高 20mm(宽度)*22mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UHV1C152MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1C152MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1C152MPD1TD UHV1C152MPD1TD数据手册

UHV1C152MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
