首页  >  产品百科  >  UPJ2A100MED

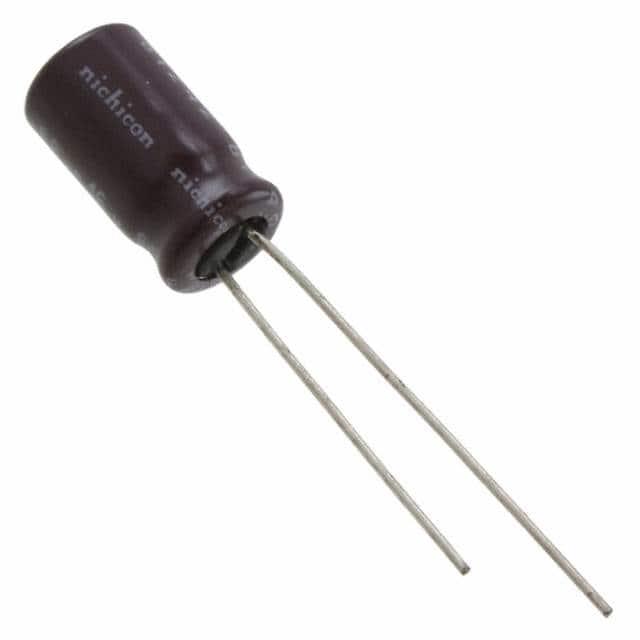

UPJ2A100MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 100V ±20% 2000h@ 105°C 104mA@ 10kHz,52mA@ 120Hz 通孔安装 6.3mm*11mm*12mm
供应商型号: TS-UPJ2A100MED
供应商: 海外现货
标准整包数: 100
NICHICON 铝电解电容 UPJ2A100MED

UPJ2A100MED概述

    # 铝电解电容器:UPJ低阻抗型

    产品简介


    铝电解电容器广泛应用于电源管理、滤波电路及开关电源中。特别是本次介绍的UPJ系列低阻抗铝电解电容器,专为高效能的开关电源设计,具备低阻抗和高可靠性。适用于需要快速响应和高性能电容要求的应用场景。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 到 450V |
    | 额定电容范围 | 1μF 至 15000μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤0.03CV 或 ≤4μA (较高者) |
    | 失角(tan δ) | 见详细表格 |
    | 振幅阻抗比 | 见详细表格 |
    | 纹波电流 | 见详细表格 |

    产品特点和优势


    1. 低阻抗:有效减少电路中的电阻损耗,提高转换效率。
    2. 高可靠性:通过严苛的工作寿命测试(5000小时@105°C)。
    3. 宽温度范围:能够在极端环境下保持稳定性能。
    4. 合规环保:符合RoHS指令,保证产品绿色、环保。
    5. 压力释放:配备压力释放阀,确保安全可靠运行。

    应用案例和使用建议


    应用案例
    该电容器广泛应用于交流变频器、直流-直流转换器、LED驱动器等电源管理系统中。例如,在一个DC-DC转换器中,UPJ电容器能够提供必要的电容值和低阻抗特性,以保证稳定的输出电压。
    使用建议
    - 在安装时确保正负极正确连接。
    - 根据具体应用需求选择合适的额定电压和容量。
    - 注意散热设计,尤其是在高温环境下使用时。
    - 定期检查,确保压力释放阀正常工作。

    兼容性和支持


    UPJ系列电容器与其他标准的铝电解电容器在封装和引脚上具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括定期维护和故障排除指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否过重,并调整电容容量 |
    | 泄漏电流过大 | 更换电容器,并检查周围环境温度 |
    | 压力释放阀异常 | 立即断开电源,并联系技术支持 |

    总结和推荐


    总体来说,UPJ系列低阻抗铝电解电容器是一款具有出色性能和广泛适用性的产品。其低阻抗和高可靠性使其成为开关电源系统的理想选择。如果您的应用需要在严苛条件下保持稳定性能,强烈推荐使用该产品。

UPJ2A100MED参数

参数
电容值 10μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 104mA@ 10kHz,52mA@ 120Hz
长*宽*高 6.3mm*11mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装

UPJ2A100MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ2A100MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ2A100MED UPJ2A100MED数据手册

UPJ2A100MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
