UVR1C331MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 16V ±20% 2000h@ 85°C 370mA@ 120Hz,555mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: TS-UVR1C331MPD
供应商: 海外现货
标准整包数: 200

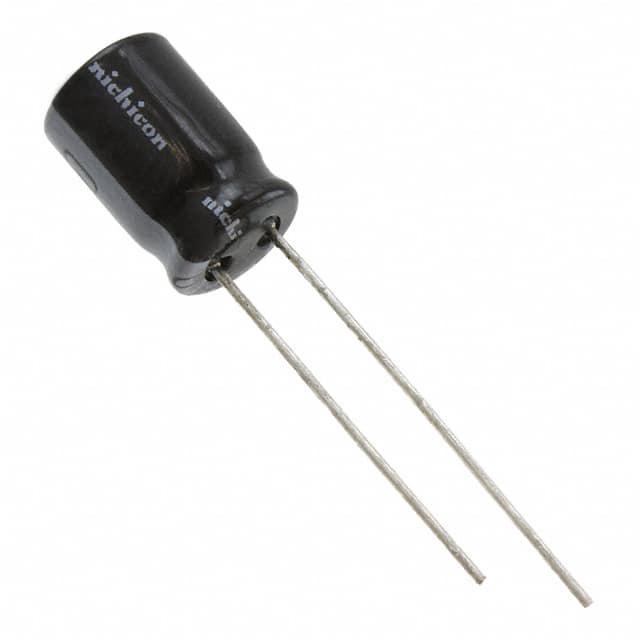

NICHICON 铝电解电容 UVR1C331MPD

UVR1C331MPD概述

    铝电解电容器 CAT.8100F 技术手册解析

    产品简介


    铝电解电容器是一种广泛应用于电力系统、通信设备、汽车电子和工业自动化领域的电子元器件。它们具有体积小、容量大且成本低的特点。本手册中的CAT.8100F系列铝电解电容器,是UVZ系列的一个子系列,其设计特点在于采用更小尺寸的外壳(比UVX系列更小),并符合RoHS指令(2011/65/EU)要求。

    技术参数


    根据技术手册,CAT.8100F系列的技术参数如下:
    - 类型编号系统:例如,10V 330μF
    - 额定电压范围:6.3V 到 450V
    - 额定电容范围:0.1μF 到 33000μF
    - 电容容差:±20%
    - 漏电流:储存条件下1000小时后测量,条件为无负载存储于85℃下
    - 损耗角正切(tan δ):在120Hz和20℃下的最大值
    - 低温稳定性:–40到+85℃(6.3V到400V),–25到+85℃(450V)
    - 耐久性:在规定的额定电压下,85℃环境下存储2000小时后,恢复至20℃时需满足规定的耐久特性
    具体参数如下:
    - tan δ: 最大值
    - 6.3V: 0.28
    - 10V: 0.24
    - 16V: 0.20
    - 25V: 0.16
    - 35V: 0.14
    - 50V: 0.12
    - 63V: 0.10
    - 100V: 0.08
    - 160V到315V: 0.20
    - 350V到450V: 0.25
    - 额定电压下的阻抗比:
    - 6.3V: 5
    - 10V: 4
    - 16V: 3
    - 25V: 2
    - 35V: 2
    - 50V: 2
    - 63V: 2
    - 100V: 2
    - 160V到200V: 3
    - 250V到350V: 4
    - 400V: 6
    - 450V: 15

    产品特点和优势


    CAT.8100F系列电容器的主要优势如下:
    - 尺寸较小,比同系列其他型号更小
    - 高温稳定性好,能够在-40℃到+85℃范围内正常工作
    - 符合RoHS指令,环保且适用于现代电子产品
    - 漏电流和tan δ数值较低,表明具有较好的电性能和长寿命

    应用案例和使用建议


    根据手册,这些电容器可用于各种工业和消费电子产品中,如电源模块、变频器、马达驱动等。建议用户在选择电容器时,考虑到具体应用的温度范围、所需电容值以及电路中的频率特性。

    兼容性和支持


    手册中未详细提及与其他电子元器件或设备的兼容性。但通常来说,符合行业标准的铝电解电容器与其他同类产品具有良好的兼容性。厂商可能提供相关技术支持和维护服务,具体请参阅供应商提供的资料。

    常见问题与解决方案


    常见的问题及其解决办法如下:
    - 问题1:电容器出现过热现象。
    - 解决方法:检查电路中的电压和电流是否超过电容器的额定值;必要时更换更高耐压等级的电容器。
    - 问题2:电容器容量下降较快。
    - 解决方法:检查是否有过度充电的情况,调整充电电路的设计;确保工作环境温度不超出规定范围。


    总结和推荐


    CAT.8100F系列铝电解电容器以其紧凑的尺寸、优良的性能和广泛的适用性,在众多电子应用中表现出色。其高温稳定性和低漏电流使其在严苛环境中也能保持良好表现。推荐在需要小型化、高性能电容器的应用场合中使用此系列电容器。

UVR1C331MPD参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 370mA@ 120Hz,555mA@ 10kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1C331MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1C331MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1C331MPD UVR1C331MPD数据手册

UVR1C331MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0536 ¥ 0.4554
9000+ $ 0.0524 ¥ 0.4457
库存: 29600
起订量: 4400 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1366.2
