UHD1H821MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 820μF 50V ±20% 5000h@ 105°C 2.048A@ 120Hz,2.73A@ 100kHz 通孔安装 20mm*20mm*22mm
供应商型号: F-UHD1H821MHD6
供应商: 海外现货
标准整包数: 50

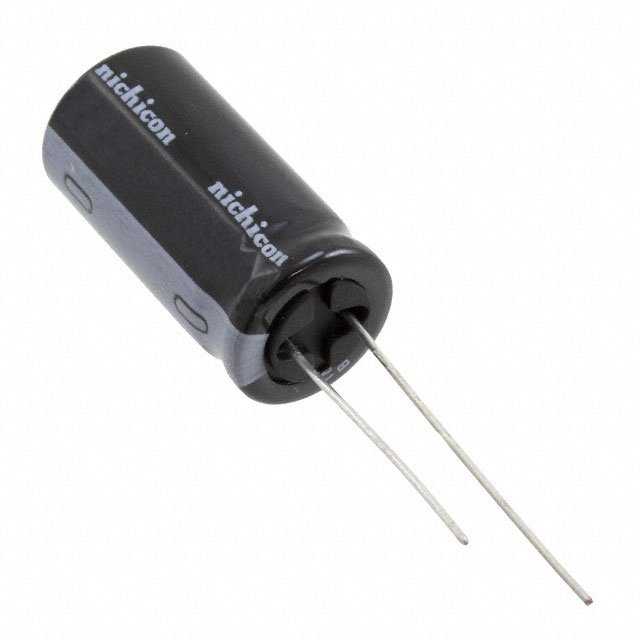

NICHICON 铝电解电容 UHD1H821MHD6

UHD1H821MHD6概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的电容元件,以其高容量、低阻抗和良好的温度稳定性著称。本文介绍的产品型号为UHD系列,属于高纹波电流型铝电解电容器,特别适用于高频电路、开关电源以及需要低阻抗的场合。其独特的设计使其在工业控制、消费电子、通信设备等领域都有广泛应用。

    技术参数


    以下为UHD系列铝电解电容器的关键技术参数:
    | 参数 | 描述 |

    | 额定电压范围 | 6.3V 至 50V |
    | 额定容量范围 | 22μF 至 6800μF |
    | 工作温度范围 | -40°C 至 +105°C |
    | 容差 | ±20% (120Hz,20°C条件下) |
    | 漏电流 | 在20°C下施加额定电压两分钟后,漏电流不大于0.01CV 或 3µA,取两者较大值 |
    | 损耗角正切(tan δ) | ≤0.02 (针对>1000μF电容,每增加1000μF增加0.02) |
    | 阻抗比(@100kHz) | ≤2(视具体电压等级) |
    | 纹波电流 | 请参考表中具体数据 |
    | 符合规范 | 符合RoHS指令(2011/65/EU, (EU)2015/863) |
    | 可靠性认证 | 日本可靠性电子元件中心认证(Reliability Center for Electronic Component),编号RCJ-03-23C |

    产品特点和优势


    1. 高纹波电流处理能力:UHD系列电容器支持大电流应用,显著降低系统温升并提高电路稳定性。
    2. 小型化设计:与同类产品相比,UHD系列具有更小的外形尺寸,适合紧凑型设计需求。
    3. 宽频带性能:在高频范围内表现优异,尤其适合电源管理及EMI滤波应用。
    4. 环保合规:完全符合欧盟RoHS和REACH标准,确保绿色生产。
    5. 卓越的耐久性:经过严格的测试验证,在苛刻的工作环境中仍能保持出色的性能。

    应用案例和使用建议


    1. 开关电源:用于输出滤波器以减少输出电压波动,提升整体效率。
    2. LED驱动器:配合稳压模块使用,可吸收瞬态负载变化产生的尖峰电流。
    3. 变频器:提供必要的滤波作用,降低谐波干扰。
    4. 通信设备:用于主电源储能和旁路,提升信号质量。
    使用建议:
    - 在选择电容器时需注意额定电压应高于工作电压的1.2倍以上。
    - 使用过程中避免长时间过压运行,否则可能导致内部干涸。
    - 确保安装方向正确,以防止电解液泄漏影响使用寿命。

    兼容性和支持


    UHD系列铝电解电容器兼容多种主流PCB布局工具及装配工艺,支持表面贴装或引脚焊接安装方式。此外,制造商提供详尽的技术文档及售后服务,包括产品替换指南、故障排查流程等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流异常增大 | 检查是否有过度发热或外部短路现象;更换新品 |
    | 工作寿命短 | 确认工作环境是否超出额定条件;改善散热措施 |
    | 容量下降 | 可能为干燥老化导致,尝试更高电压额定值 |

    总结和推荐


    综上所述,UHD系列铝电解电容器凭借其紧凑的设计、强大的性能以及环保特性,在工业及消费级电子产品中表现卓越。无论是在开关电源还是变频器中,其优越的高频性能都可有效优化电路设计。强烈推荐该系列产品作为高性能、长寿命解决方案的选择。
    如需进一步技术支持或定制化需求,可直接联系供应商获取帮助。

UHD1H821MHD6参数

参数
电容值 820μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 2.048A@ 120Hz,2.73A@ 100kHz
长*宽*高 20mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UHD1H821MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHD1H821MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHD1H821MHD6 UHD1H821MHD6数据手册

UHD1H821MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
