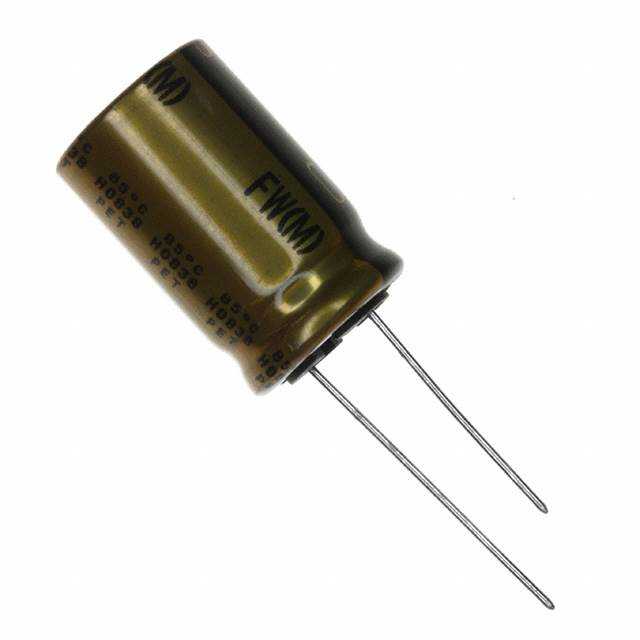

UFW1C472MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7mF 16V ±20% 2000h@ 85°C 2.1A@ 120Hz,2.415A@ 10kHz 通孔安装 25mm(宽度)*25mm(高度)
供应商型号: 647-UFW1C472MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UFW1C472MHD

UFW1C472MHD概述

    铝电解电容器UFW技术手册概述

    产品简介


    铝电解电容器UFW(UFW标准型)是为音频设备设计的一款高品质产品。它采用径向引脚式设计,具有稳定的电气特性和较长的工作寿命。该类产品广泛应用于音响系统、家用电器以及其他需要稳定电容性能的电子设备中。

    技术参数


    1. 温度范围:-40°C至+85°C
    2. 额定电压范围:6.3V 至 100V
    3. 额定电容范围:2.2µF 至 33000µF
    4. 容差:±20%
    5. 漏电流:
    - 在施加额定电压1分钟后,在20°C条件下不超过0.03CV 或4μA,取较高者。
    - 在施加额定电压2分钟后,在20°C条件下不超过0.01CV 或3μA,取较高者。
    6. 损耗角正切(tan δ):最大值不超过0.28(6.3V时)
    7. 低温度稳定性:符合要求
    8. 耐久性:施加额定电压2000小时后,恢复到20°C条件下测量的参数保持在标称值的±20%以内。
    9. 阻抗比:不同温度条件下的阻抗比见上表。
    10. 防爆泄压阀:位置及尺寸详见下文。
    11. 频率系数:不同频率下的额定纹波电流详见上表。

    产品特点和优势


    1. 高频性能优异:在高频环境下表现出色,适用于音响系统等高要求场合。
    2. 长寿命:经过长时间测试,表现出良好的耐久性和稳定性。
    3. 环保:无铅无卤,符合RoHS指令(2011/65/EU)要求。
    4. 多种规格选择:提供从2.2µF至33000µF的不同电容容量,满足不同应用需求。

    应用案例和使用建议


    UFW铝电解电容器因其出色的频率响应和长寿命特性,常用于音响系统的滤波和耦合电路。对于那些需要长时间稳定工作的设备,UFW能提供可靠的性能。使用建议如下:
    1. 安装时应注意电容极性:确保正确连接正负极。
    2. 散热管理:避免过热,可在高功率情况下增加散热措施。
    3. 定期检查:长时间运行后进行必要的维护,确保设备正常工作。

    兼容性和支持


    UFW系列电容器适用于多种电子设备和系统。厂商提供详尽的技术支持和售后服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:安装后发现漏电流过大。
    - 解决方案:检查安装是否正确,确保极性正确。如果问题依旧,可能是电容器本身质量问题,需联系供应商更换。
    2. 问题:纹波电流过大导致温度升高。
    - 解决方案:增加外部散热措施,如散热片或风扇。同时确保选择适当的电容规格以匹配应用需求。

    总结和推荐


    总体而言,UFW铝电解电容器是一款性能优良、可靠性高的产品,适合用于各种对电容性能有严格要求的应用场合。其出色的高频响应、长寿命和环保特性使其在市场上具有较强的竞争力。强烈推荐给需要高性能电容解决方案的工程师和技术人员。

UFW1C472MHD参数

参数
电容值 4.7mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.1A@ 120Hz,2.415A@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 25mm(宽度)*25mm(高度)
安装方式 通孔安装
零件状态 在售

UFW1C472MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW1C472MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW1C472MHD UFW1C472MHD数据手册

UFW1C472MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.771 ¥ 14.965
10+ $ 0.8729 ¥ 7.3756
100+ $ 0.6589 ¥ 5.5677
400+ $ 0.6026 ¥ 5.0923
1200+ $ 0.5724 ¥ 4.8368
2800+ $ 0.5051 ¥ 4.2677
5200+ $ 0.4652 ¥ 3.9305
10000+ $ 0.4484 ¥ 3.7886
库存: 4576
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.96
