首页  >  产品百科  >  UPW1C471MPD

UPW1C471MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 5000h@ 105°C 570mA@ 120Hz,760mA@ 100kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: TS-UPW1C471MPD
供应商: 海外现货
标准整包数: 200

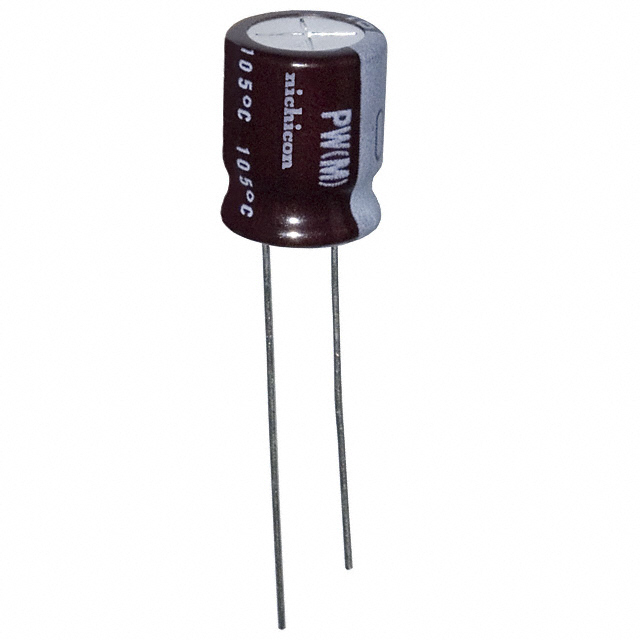

NICHICON 铝电解电容 UPW1C471MPD

UPW1C471MPD概述

    铝电解电容器技术手册

    一、产品简介


    铝电解电容器是一种广泛应用于电源和信号处理电路中的重要电子元器件。本产品(型号:UPW)是径向引脚型铝电解电容器,专为开关电源等高可靠性需求设计。相比UPM系列,UPW系列具有更小的体积和更低的阻抗,能在8000小时的工作寿命内保持高可靠性。本系列电容器符合RoHS标准,并通过AEC-Q200认证。

    二、技术参数


    | 参数名称 | 规格 |

    | 额定电压范围(V) | 6.3至450V |
    | 额定容值范围(µF) | 0.47至15000µF |
    | 容值公差(±20%) | 120Hz,20℃ |
    | 温度范围 | –55至+105℃(6.3至100V),–40至+105℃(160至400V),–25至+105℃(450V) |
    | 泄漏电流 | 额定电压下的泄漏电流不超过0.03CV或4µA(取较大者) |
    | 损耗角正切(tan δ) | ≤ 0.25(最大值) |
    | 耐久性 | 峰值电压不超过额定电压,经过DC偏置及额定纹波电流8000小时后恢复到20℃ |

    三、产品特点和优势


    - 低阻抗:UPW系列比UPM系列阻抗更低,适合需要低阻抗的应用。
    - 高可靠性:通过2000小时至8000小时的耐久测试,确保长期可靠使用。
    - 更小尺寸:相比同容量电容器,UPW系列具备更小的外形尺寸。
    - 兼容性强:通过RoHS标准,符合环保要求;同时通过AEC-Q200认证,适用于汽车和工业应用。


    四、应用案例和使用建议


    应用案例:
    UPW系列电容器广泛应用于开关电源、LED驱动电源、通信设备等领域。例如,在某些高可靠性要求的直流电源模块中,UPW电容器能够有效地滤除纹波电流,提高电源的稳定性和效率。
    使用建议:
    - 在安装时应确保电容器散热良好,避免长时间高温环境运行。
    - 应根据实际工作条件选择合适的电容器型号和容量,以确保最佳性能。
    - 对于高纹波电流应用,应注意电容器的峰值电压不能超过其额定电压。

    五、兼容性和支持


    UPW系列电容器与其他主流品牌的同类产品具有良好的兼容性,便于客户替换和升级。供应商提供详细的技术支持,包括但不限于应用指南、样品请求和技术咨询。如果需要进一步技术支持,请联系厂家官方客服。

    六、常见问题与解决方案


    1. 问题:电容器安装后出现鼓包现象。
    - 解决方案:检查是否有短路情况,如未发现问题则可能是电容器受到过压损坏。请更换新电容器,并确保使用正确的工作电压。
    2. 问题:电容器容量衰减严重。
    - 解决方案:检查环境温度是否超过电容器工作范围,以及是否有过度纹波电流冲击。必要时需降低环境温度或调整负载,以延长电容器使用寿命。
    3. 问题:电容器使用寿命较短。
    - 解决方案:检查负载条件是否超出额定值。过高的工作电压或纹波电流均会缩短电容器寿命。尽量减少波动并遵循推荐使用条件。

    七、总结和推荐


    总体而言,UPW系列铝电解电容器以其小尺寸、低阻抗、高可靠性和长寿命等特点成为市场上非常受欢迎的产品。无论是对于一般电源系统还是对可靠性要求极高的场合,这款电容器都是一个不错的选择。我们强烈推荐此产品用于各种高可靠性应用场景,以确保设备的长期稳定运行。

UPW1C471MPD参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 570mA@ 120Hz,760mA@ 100kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1C471MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C471MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C471MPD UPW1C471MPD数据手册

UPW1C471MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1452 ¥ 1.234
库存: 6000
起订量: 1800 增量: 1
交货地:
最小起订量为:200
合计: ¥ 246.8
直接购买
加入购物车
