UKL1A101MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 10V ±20% 2000h@ 85°C 180mA@ 120Hz,270mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: N-UKL1A101MED1TD
供应商: 云汉优选
标准整包数: 1

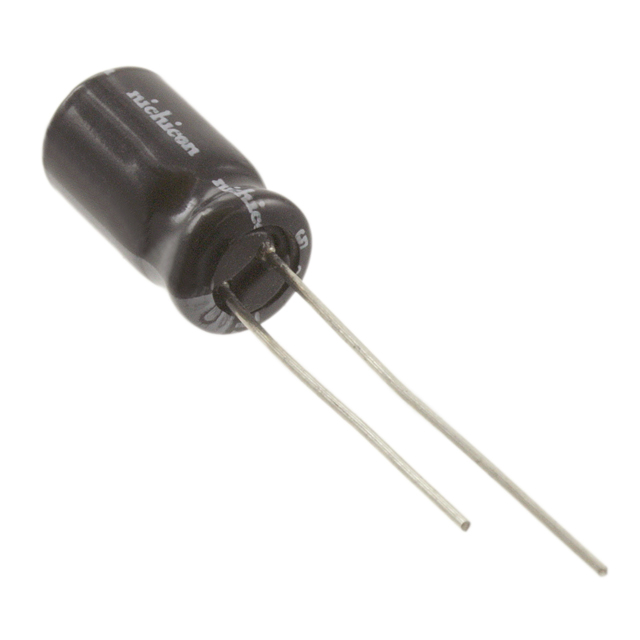

NICHICON 铝电解电容 UKL1A101MED1TD

UKL1A101MED1TD概述

    # 铝电解电容器:UKL低漏电流系列

    产品简介


    铝电解电容器是广泛应用于电力系统、通信设备、汽车电子及家用电器等领域的关键电子元件之一。铝电解电容器以其大容量、低成本等特点,在许多场合替代了其他类型的电容器。本文将详细介绍UKL低漏电流系列铝电解电容器的技术规格及其应用特点。

    技术参数


    基本规格
    - 类别温度范围: –40°C 到 +85°C(高至105°C的产品可根据要求提供)
    - 额定电压范围: 6.3 V 到 100 V
    - 额定电容范围: 1.5 µF 至 10000 µF
    - 电容容差: ±20%(M),±10%(K)(120 Hz,20°C)
    - 泄漏电流: 在20°C下,施加额定电压1分钟后(尺寸为10×12.5 mm或更小)或2分钟后(尺寸为10×16 mm或更大),泄漏电流不超过0.002CV或0.2 μA(以较大者为准)
    - 损耗角正切(tan δ): 120 Hz, 20°C
    - 低温稳定性: 容量变化,泄漏电流,损耗角正切值均在规定范围内
    耐久性和其他规格
    - 耐久性: 在85°C或105°C环境下施加额定电压2000小时或1000小时后,复原到20°C时,各项性能指标符合规定
    - 储存寿命: 在85°C无负载条件下储存1000小时,随后在20°C条件下进行电压处理,电容器仍能满足上述耐久性规格
    尺寸与配置
    - 标记: 白色字体印刷在黑色套筒上
    - 配置: 可提供铅自由端子及PET套筒

    产品特点和优势


    - 低泄漏电流: 相较于常规型号,此系列电容器拥有更低的泄漏电流,从而减少了能耗,提高了效率
    - 广泛的工作温度范围: 支持在-40°C到+85°C之间正常工作
    - 多种额定电压和电容选择: 可满足不同应用需求,具有较大的灵活性
    - RoHS合规: 符合欧盟RoHS标准,确保环境友好性

    应用案例和使用建议


    应用案例
    - 消费电子: 如电视机、游戏机中的滤波电容
    - 工业自动化: 电机驱动系统中作为储能电容器
    - 汽车电子: 发动机控制单元、刹车系统中作为信号滤波器
    使用建议
    - 设计考虑: 根据具体应用需求选择合适的额定电压和电容,确保工作温度在规定范围内
    - 安装注意事项: 注意电容器的极性,正确安装以避免损坏
    - 散热管理: 特别是在高功率应用中,需注意散热,防止过热影响性能

    兼容性和支持


    - 兼容性: 该系列电容器可以与大多数标准电子设备兼容,但特定型号可能需要根据应用进行定制
    - 技术支持: 提供详细的技术文档和支持服务,如遇到技术问题,可联系厂家获得帮助

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查是否超过最大工作温度,适当调整环境条件 |
    | 电容值不稳 | 确保连接稳定,检查是否有机械损伤 |

    总结和推荐


    总体而言,UKL低漏电流系列铝电解电容器在性能、可靠性及适用性方面表现优异,尤其适合对稳定性要求较高的应用。推荐用于需要高性能电容器的场合,特别是对漏电流和耐久性有严格要求的应用。对于设计工程师和采购人员来说,该系列产品提供了广泛的选择和卓越的质量保证。

UKL1A101MED1TD参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 180mA@ 120Hz,270mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UKL1A101MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1A101MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1A101MED1TD UKL1A101MED1TD数据手册
